Motorpodest · Festeinbau
Motorpodest SoloDrive One Stufenlos auf jede Höhe, Bühnensets per Knopfdruck

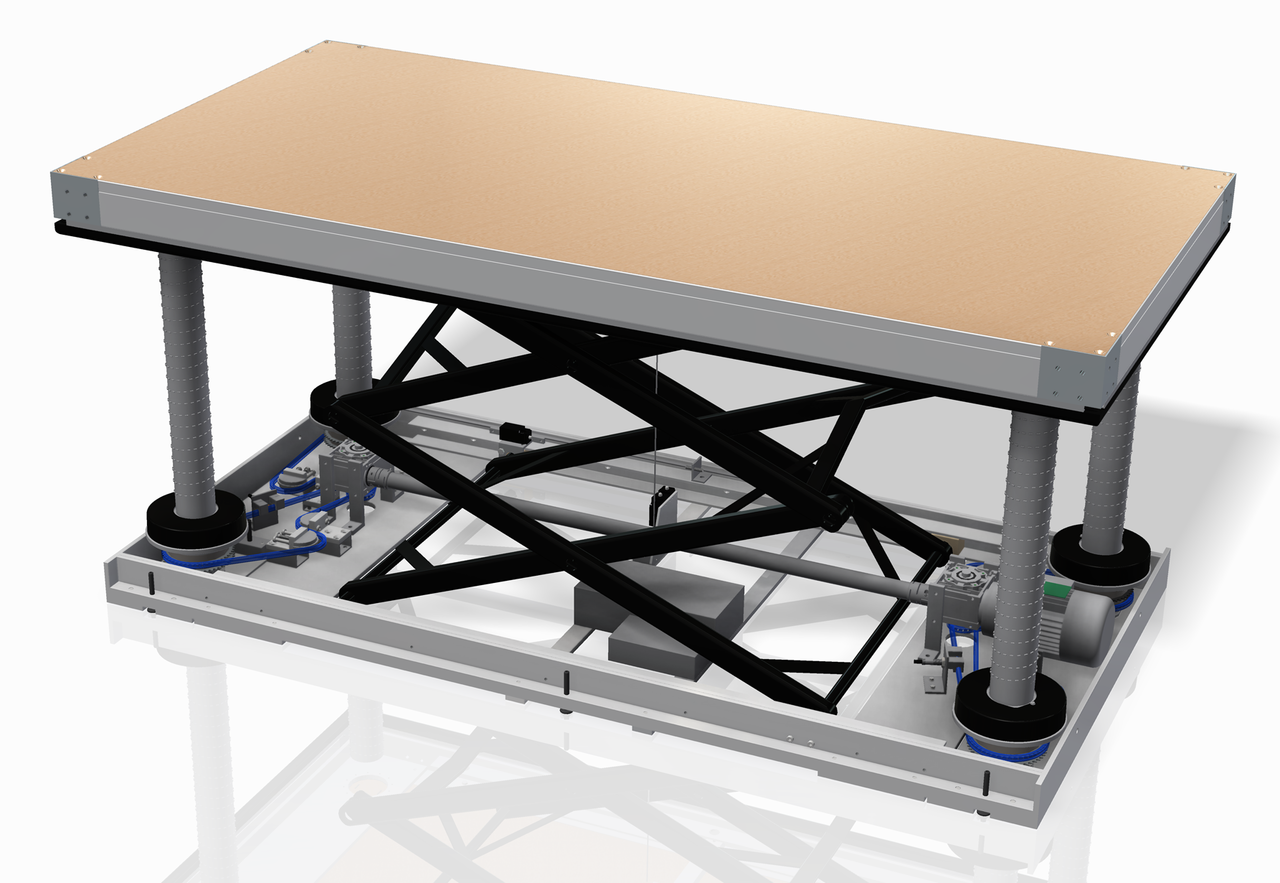

BÜTEC Solodrive One
2x1 m

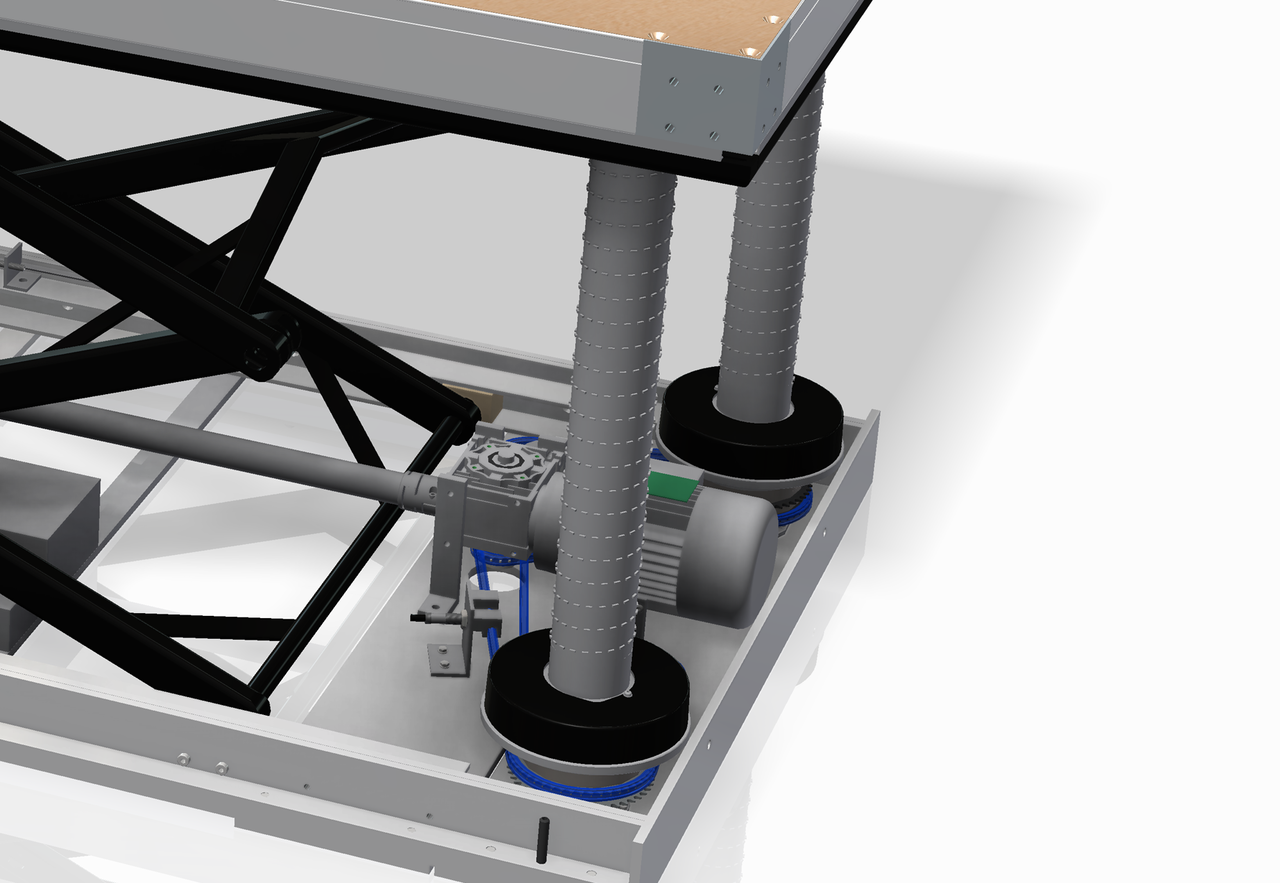

Platzsparende
Hubspindel

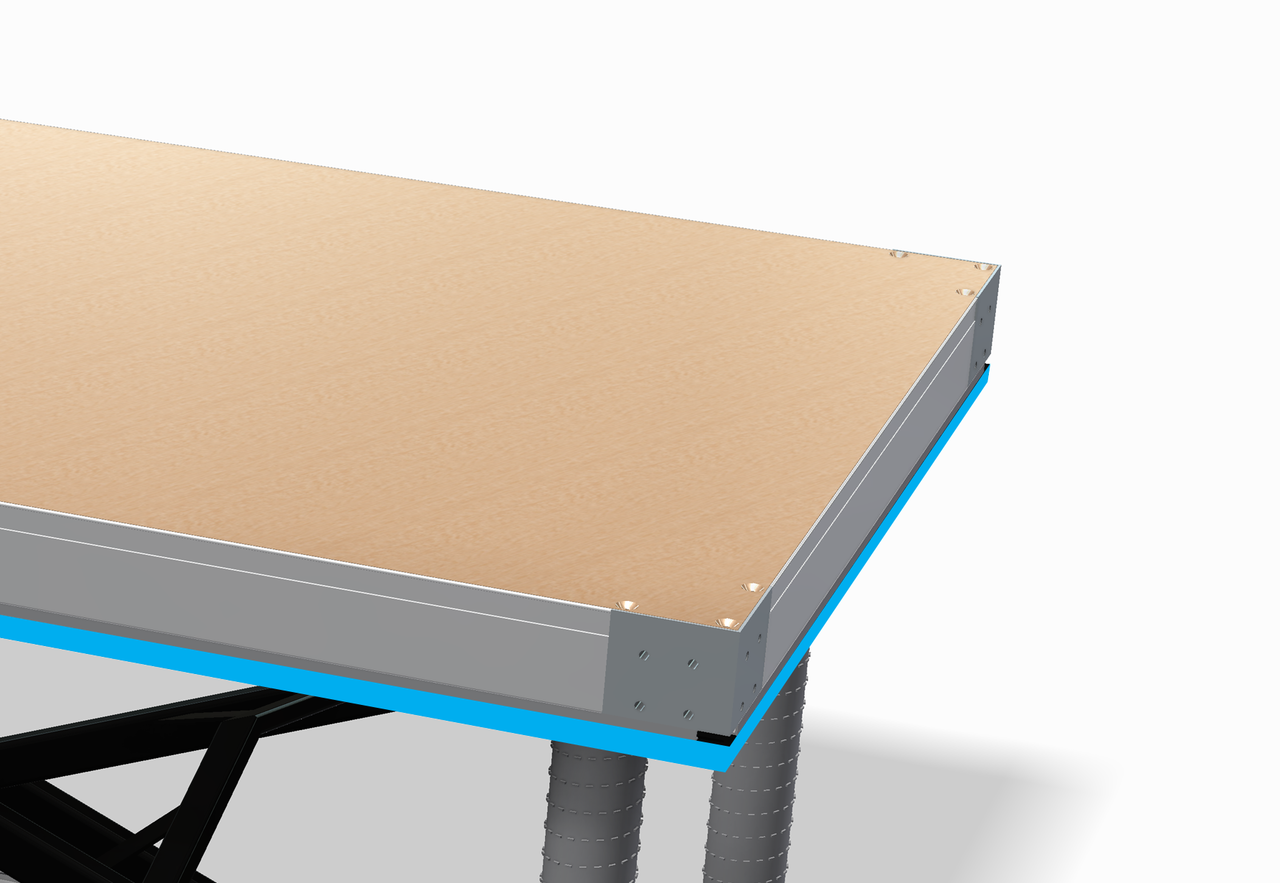

Elektronischer
Klemmschutz

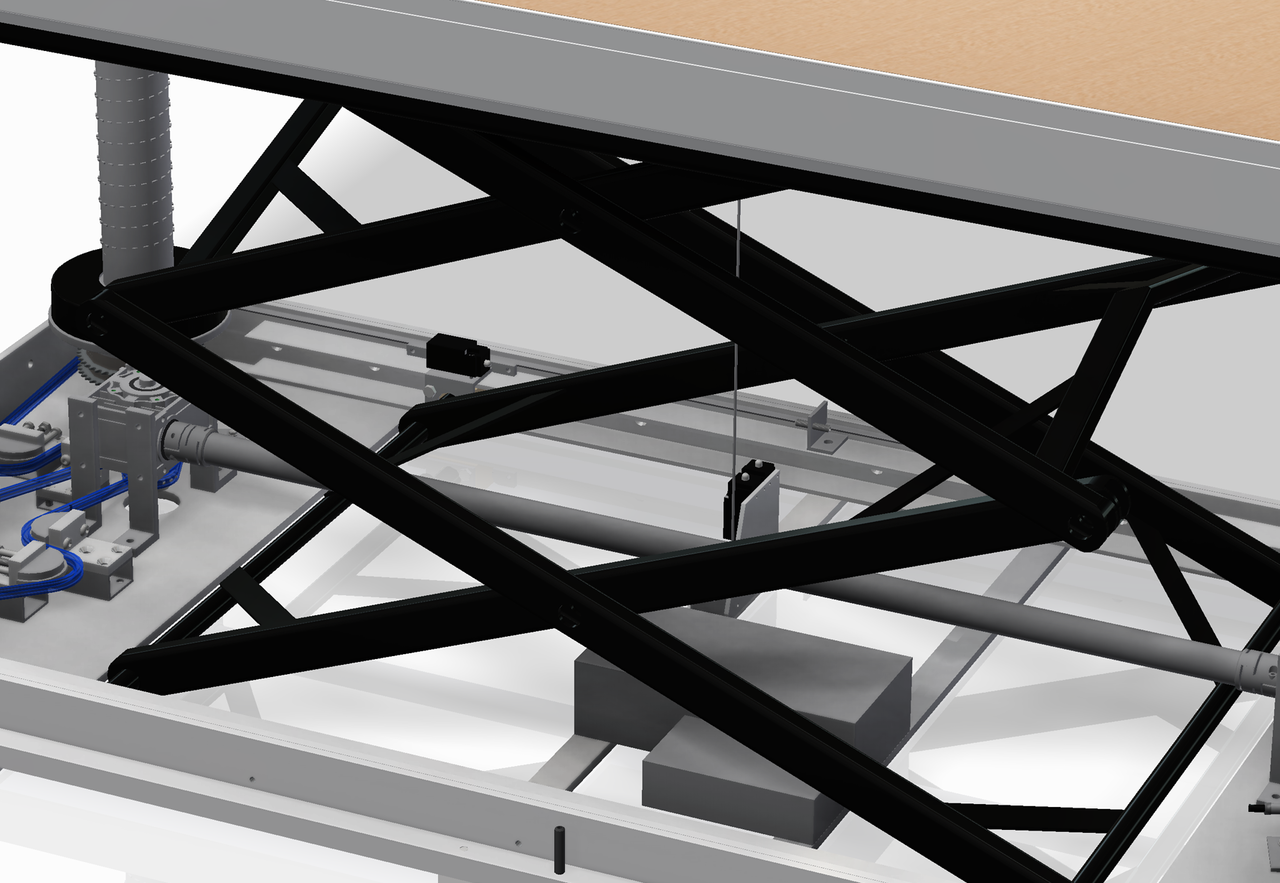

Ziehharmonika
Verstrebung
Kompakt-Ecke
mit Gewinde M8/M10
Das SoloDrive One ist ein stationäres Motorpodest. Eingefahren liegt es bündig im Saalboden. Auf Knopfdruck heben vier Spirallifte es stufenlos auf die gewünschte Höhe und stoppen millimetergenau, einzeln, als Gruppe oder als gespeichertes Bühnenset.
- Höhestufenlos, selbsthemmend
- Flächenlast750 kg/m² statisch
- SteuerungApp, Touchscreen, Steuerbirne
- Ecken4 Kompakt-Ecken für Geländer
Vorteile
Umbauen, ohne zu tragen Was sich im Saal ändert
Kein Tragen aus dem Keller
Bühnensets bleiben im Boden. Umbauzeiten und körperliche Belastung sinken, wie im Volkshaus Jena gefordert.
Millimetergenau stufenlos
Keine Rastbolzen, keine ruckartige Verriegelung. Das Podest stoppt genau dort, wo Sie es brauchen, und bleibt in jeder Stellung stehen.
Bühnensets in Minuten
Positionen und ganze Topografien speichern, abrufen und synchron fahren, einzeln oder als Gruppe.
Stoppt bei Berührung
Die Scherkantensicherung stoppt Hub und Senkung sofort, wenn eine Kante auf ein Hindernis trifft.
Barrierefrei und bündig
Eingefahren eben mit dem Boden: Flügel und Rollstuhl rollen ohne Kraftaufwand auf die Fläche.
Kompakt-Ecken für Zubehör
Vier Kompakt-Ecken mit Gewinde nehmen Geländer und Verkleidungen auf, verschraubt oder magnetisch.
So funktioniert es
Vier Spirallifte, eine Schere Die Technik unter der Deckplatte
Das Motorpodest besteht aus einem Unter- und einem Oberrahmen aus Aluminium-Sonderprofilen. Seitliche Laufschienen mit Gleitern führen die Scherenkonstruktion.
Antrieb in der Mitte
Auf dem mittleren Querträger sitzt die Motoreinheit. Ein Verteilergetriebe leitet die Kraft über zwei Antriebswellen an zwei Winkelgetriebe.
Vier Spirallifte heben
Die Sockel der vier Spirallifte sitzen auf dem Unterrahmen. Jede Hubeinrichtung hebt serienmäßig 200 kg, andere Hublasten auf Anfrage.
Die Schere stabilisiert
Eine Schere aus epoxierten Stahlprofilen nimmt die horizontalen Kräfte auf. Das Podest ist in jeder Stellung selbsthemmend.
Drei Arten zu steuern
Kabelgebundene 2-Wege-Handsteuerung, Touchscreen mit programmierbaren Höhen und Bühnensets, beide mit Notaus, oder kabellos per Tablet über WLAN.
Video
SoloDrive One in Bewegung Vom Boden auf Bühnenhöhe
Technische Daten
SoloDrive One Alle Daten laut Prospekt
Auf einen Blick
- Traglast
- 750 kg/m²
- Podestgrößen
- 2 × 1 m
- Strom
- Stromanschluss nötig
Maße und Belastung
- Seriengröße
- 2000 × 1000 mm; Sonderbauformen über 2 × 1 m
- Einbautiefe
- ca. 20 cm
- Höhenverstellung
- stufenlos ab Bodenniveau; Hubhöhe je nach Ausführung (Hub oder Hub plus)
- Belastung
- statisch 750 kg/m²; max. 200 kg/m² Zuladung während der Fahrt
- Hubkraft
- 200 kg je Hubeinrichtung, 4 Hubeinrichtungen je Podest; andere Hublasten auf Anfrage
- Gewicht
- 195 kg
Antrieb und Steuerung
- Antrieb
- Silent Drive 500 W, 4 Spirallifte, stufenlos ohne Rastbolzen, selbsthemmend
- Steuerung
- 2-Wege-Handsteuerung oder Touchscreen, jeweils mit Notaus; optional kabellos per Smartphone oder Tablet über WLAN
- Funktionen
- Einzel- und Gruppenfahrt, Positionen und Topografie speicherbar, Synchronfahrten zeit- und streckengleich
- Sicherheit
- Scherkantensicherung mit Schaltleisten
Ausführung
- Rahmen
- Aluminium eloxiert, inkl. Kompakt-Ecken mit Gewinde
- Schere
- epoxierte Stahlprofile
- Oberfläche
- Buchenholz-Tischlerplatte 22 oder 25 mm; auf Wunsch Parkett, Siebdruck, Multiplex, Teppich, Plexiglas, Laminat, Linoleum, Fliesen
- Geländer, Verkleidung
- Stahl oder Aluminium in allen Höhen und Formen; Verkleidung geschraubt oder magnetisch
- Einbau
- Randwinkel aus Aluminium für eine saubere Grubenkante
- Wartung
- jährlich
Die Hubhöhe legen wir mit Ihnen im Projekt fest. Statik optional verfügbar.
Referenz
Volkshaus Jena 110 m² SoloDrive One statt Sets aus dem Keller
- Bühnenfläche aus SoloDrive One
- 110 m²
- Servo Stage mit Parkett ergänzen die Fläche
- 50 m²
- statische Flächenlast je Podest
- 750 kg/m²
- Volkshaus JenaJenaVorher wurden Bühnensets mehrmals pro Woche aus dem Keller getragen. Heute sind Szenen hinterlegt, Brückenelemente fahren mit. Planung, Fertigung und Montage aus einer Hand, Abnahme durch Sachverständigen und Statiker im Haus.
Einsatz
Ein Podest, viele Aufgaben Wofür das SoloDrive One gebaut wird
Hubpodium für den Flügel
Der Konzertflügel rollt ebenerdig auf und fährt ohne Kraftaufwand auf Bühnenhöhe.
Hubpodium für Rollstuhlfahrer
Barrierefreier Zugang zur Bühne auf kleiner Fläche.
Saalboden verstellen
Aus ebener Fläche wird eine Tribüne, aus der Tribüne wieder ein Saal.
Vollvariable Bühne
Rechteckig oder abgerundet, als Wechselsystem oder in eine Bühnenfläche integriert, in Serie oder als Sonderanfertigung.
Referenzen
Im Einsatz Hubpodien, Säle, variable Bühnen
Zubehör
Passendes Zubehör Beläge, Geländer, Verkleidungen
Geländer4
Geländer
Material: Stahl oder Aluminium
Beläge & Verkleidungen9
Deckplatten
Innen: Buche, Parkett, Laminat, Linoleum
Buchenholz-Tischlerplatte
Stärke: 22 oder 25 mm
Siebdruckplatte
Stärke: 22 oder 24 mm
Deckplatte Parkett
Aufbau: auf Multiplex-Trägerplatte
Deckplatte Laminat
Aufbau: auf Multiplex-Trägerplatte
Deckplatte Linoleum
Aufbau: auf Multiplex-Trägerplatte
Sonderbeläge
Beispiel: Acrylglas, auch beleuchtet
Verkleidungen
Materialien: Holz, Stoff, Acrylglas, Metall
Holzverkleidungen
Holz: Buche, Siebdruck u. a.
Systeme1
Weitere passende Seiten
Vergleich
Vergleichbare Systeme Die Alternativen im direkten Vergleich
Gleiche Aufgabe, anderer Schwerpunkt – die Eckdaten nebeneinander.
Motorpodest SoloDrive One
Diese Seite- Höhe
- stufenlos, selbsthemmend
- Flächenlast
- 750 kg/m² statisch
- Höhe
- bis 100 cm, gerastert
- Flächenlast
- 750 kg/m²
- Höhe
- bis 150 cm, gerastert
- Flächenlast
- 750 kg/m²
Downloads
Prospekt Alle Details zum SoloDrive One
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Fragen
Fragen zum SoloDrive One
SoloDrive One oder Servo Stage?
Die Servo Stage wird von Hand mit Schlüssel und Gasdruckfedern in festen Rastungen verstellt und braucht keinen Strom. Das SoloDrive One fährt motorisch und stufenlos, als Gruppe, und speichert Bühnensets. Im Volkshaus Jena arbeiten beide zusammen.
Wie hoch fährt das Podest?
Stufenlos ab Bodenniveau. Die Hubhöhe hängt von der Ausführung ab (Hub oder Hub plus) und wird im Projekt festgelegt.
Wie wird das SoloDrive One gewartet?
Einmal jährlich. Unser eigener Wartungsservice kommt mit Wartungsfahrzeug und den häufigsten Ersatzteilen zu Ihnen.
Gibt es andere Größen als 2 × 1 m?
Ja. Durch den stabilen Rahmen und die leistungsstarken Hubspiralen sind auch größere Baueinheiten möglich, etwa für hochwertige Objekte.
Sanierung oder Neubau? Planen Sie Grube und Steuerung gleich mit ein
Je früher wir dabei sind, desto einfacher der Einbau. Schicken Sie uns Grundriss, Bodenaufbau und Nutzungen, wir planen Fläche, Steuerung und Statik mit Ihnen.
