Überdachungen · Rundbogendach
Rundbogendach Große Dachfläche, in einzelnen Bahnen montiert
Das Rundbogendach überzeugt durch seine Form und die kurze Aufbauzeit. Die Planenbahnen werden einzeln in Kederschienen an den Dachbindern eingezogen – die große Dachfläche muss nicht am Stück montiert werden und lässt sich platzsparend lagern.
- PlanenEinzelbahnen in Kederschienen
- Aufbaukurze Auf- und Abbauzeit
- Variantenauch als Doppelrundbogen
- Bis 5 m Höhemit Standsicherheitsnachweis
- Ab 5 m Höhemit Prüfbuch
Vorteile
Große Fläche, kurzer Aufbau weil jede Bahn einzeln eingezogen wird
Bahn für Bahn statt am Stück
Die Planenbahnen laufen in speziellen Kederschienen an den Dachbindern. Das erleichtert Handling und Montage.
Gut zu lagern
Weil die Dachfläche aus Einzelbahnen besteht, wird sie nicht als Ganzes montiert und nimmt im Lager wenig Platz ein.
Viele Varianten
Mit 90°-Radius, als Doppelrundbogen, mit abgedecktem Vorbühnenbereich, dreiseitiger Netzbespannung, Rückplane oder PA Wings.
Mit Nachweis
Bis 5 m Höhe mit Standsicherheitsnachweis, ab 5 m Höhe mit TÜV-Prüfbuch.
Auf einen Blick Die wichtigsten Daten
- Außeneinsatz
- Witterungsbeständig
- Normen & Prüfung
- DIN EN 13814
So ist es gebaut
Aus dem BÜTEC-Traversensystem Bögen aus 4- und 3-Punkt-Traversen
Tragwerk
Vollaluminium, schnell auf- und abgebaut, ausgelegt nach den Anforderungen von DIN 4112 bzw. DIN EN 13814 und DIN 1055.
Standsicherheit
Die Stützen werden mit Wassertanks oder auf Betonfertigteilen ballastiert oder mit Schlagdübeln verankert.
Planen
Einzelbahnen mit Keder, Seitenplanen in Schienen, Farben nach RAL, auf Wunsch schwer entflammbar B1 nach DIN 4102.
Zubehör
Funktioniert mit Zubehör und Systeme für Rundbogendach
Alles, was mit diesem Produkt zusammenpasst – nach Aufgabe sortiert. Setzen Sie Teile direkt auf Ihre Anfrage.
Traversen9
3-Punkt-Traversen
Typen: F23, F33, F43
Rundbogen-, Giebel- und Pultdächer entstehen aus 4- und 3-Punkt-Traversen
Traversen
Profile: 2-, 3- und 4-Punkt
Traverse F23
Profil: 3-Punkt · 220 × 195 mm
Traverse F24
Profil: 4-Punkt · 220 × 220 mm
Traverse F33
Profil: 3-Punkt · 287 × 258 mm
Traverse F34
Profil: 4-Punkt · 287 × 287 mm
Traverse F43
Profil: 3-Punkt · 398 × 346 mm
Traverse F44
Profil: 4-Punkt · 398 × 398 mm
Vorhänge1
Licht & Ton
Angebot: Komplettlösung oder maßgeschneidert
Systeme5
Mobile Außenbühnen
Beine: stufenlose Teleskopbeine
Stationäre Bühnen
Höhe: per Gasdruckfeder, ohne Strom
Mobile Terrassenanlagen
Verankerung: nicht nötig
Vergleich
Vergleichbare Systeme Die Alternativen im direkten Vergleich
Gleiche Aufgabe, anderer Schwerpunkt – die Eckdaten nebeneinander.
Rundbogendach
Diese Seite- Hubwerk
- –
- Planen
- Einzelbahnen in Kederschienen
- Varianten
- auch als Doppelrundbogen
- Front
- –
- Hubwerk
- optional
- Planen
- eine Plane je Welle, mit Keder
- Varianten
- –
- Front
- –
- Hubwerk
- mit oder ohne
- Planen
- –
- Varianten
- –
- Front
- 4-Punkt-Traverse für Bühnenlicht
- Hubwerk
- mit oder ohne
- Planen
- –
- Varianten
- mit PA-Wings, als FoH, mit Leinwand
- Front
- Querträger für Licht und Ton
Einsatzbeispiele

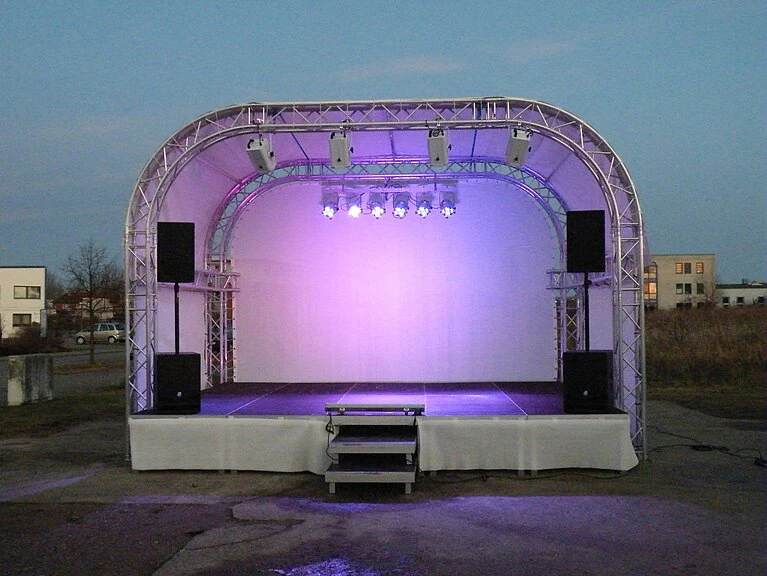

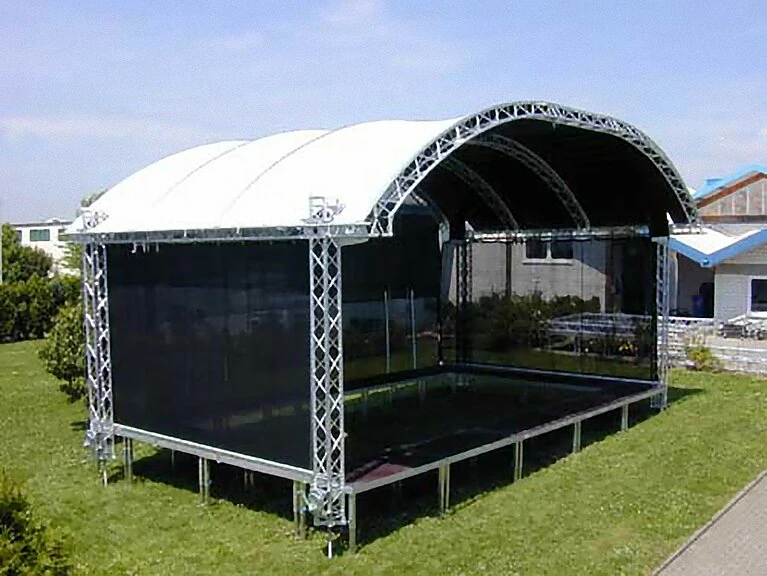

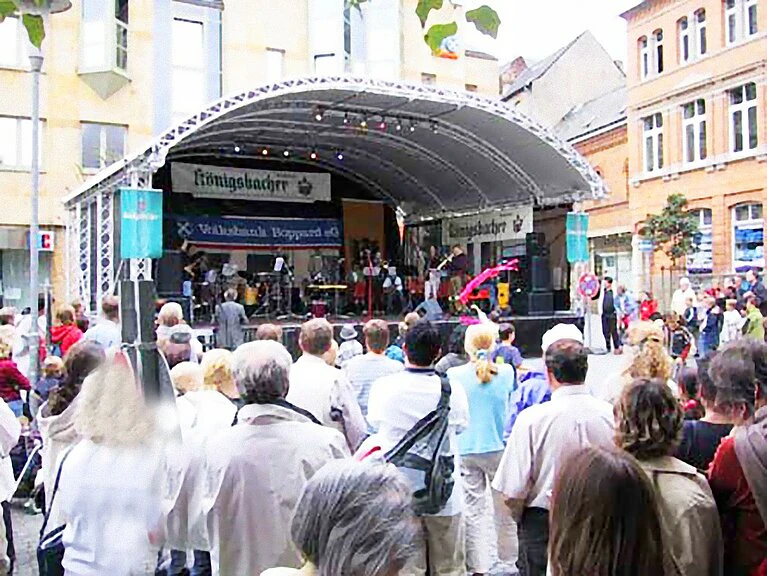

90°-Radius, Doppelbogen, Vorbühne Rundbogendächer im Einsatz
Downloads Dachformen und Konstruktion im Katalog
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Fragen zum Rundbogendach
In welchen Größen gibt es das Rundbogendach?
In verschiedenen Größen, auch als Doppelrundbogen. Wir legen Spannweite und Tiefe für Ihre Bühne fest.
Kann auch die Vorbühne überdacht werden?
Ja. Der Vorbühnenbereich lässt sich mit abdecken, ebenso sind seitliche PA Wings möglich.
Welche Nachweise gibt es?
Bis 5 m Höhe liefern wir das Dach mit Standsicherheitsnachweis, ab 5 m Höhe mit TÜV-Prüfbuch.
Soll Ihre Bühne einen Bogen bekommen? Wir planen das Dach dazu
Nennen Sie Bühnenmaß, Höhe und Einsatzort – wir erstellen ein Angebot mit Nachweis.
