Traversen · 4-Punkt

Traverse F44 400 × 400 mm – das größte Profil im BÜTEC System

Traversen F44

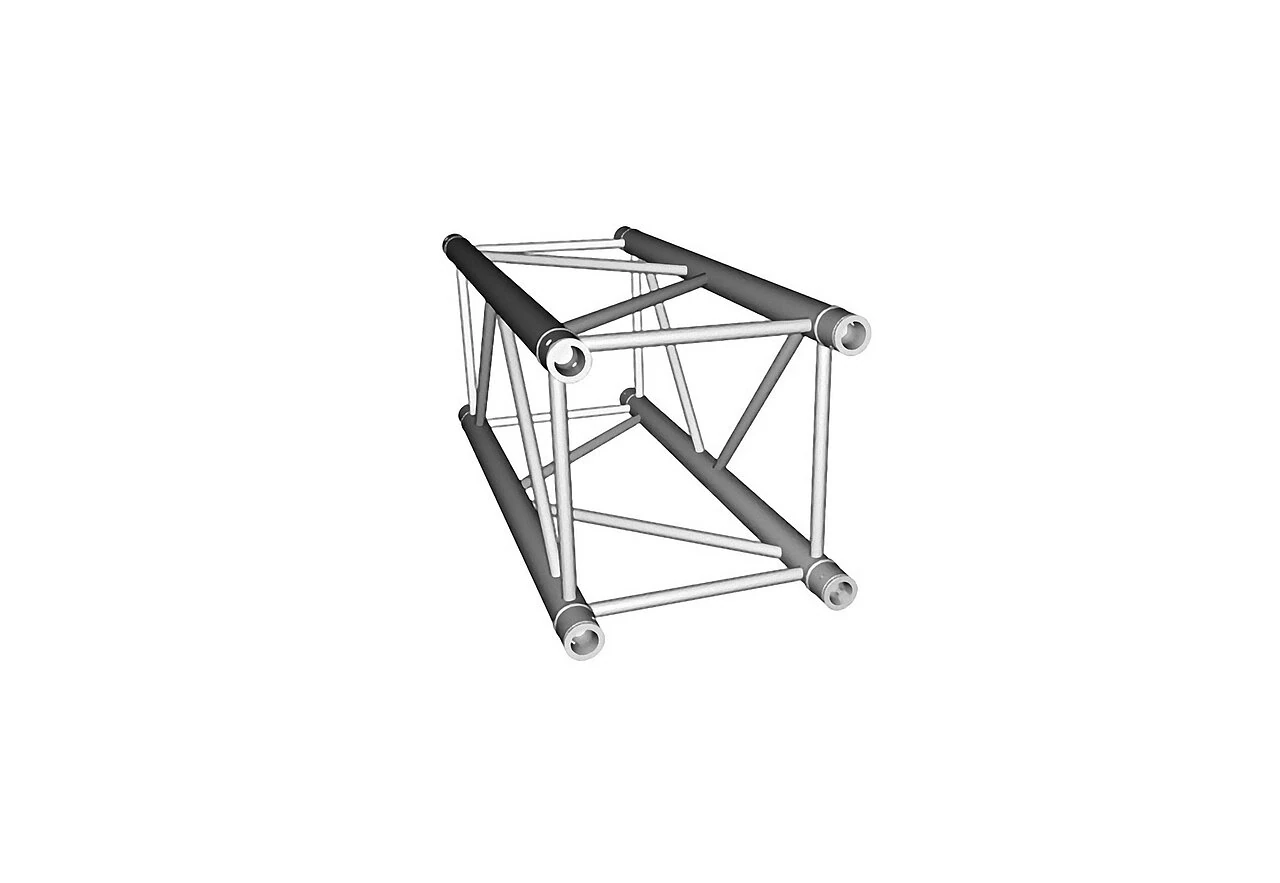

Traverse F44

Traverse F44
in diversen Längen

Umfangreiches

Umfangreiches
Zubehörsortiment

Optionale Pulverbesch.

Optionale Pulverbesch.
in RAL-Farben

Traverse F44 in diversen LängenUmfangreiches ZubehörsortimentOptionale Pulverbesch. in RAL-Farben

Die F44 hat das größte Profil im BÜTEC System: vier 50-mm-Gurtrohre auf 398 × 398 mm, Segmente bis 5 m, Kreise von 2 bis 12 m. Sie überspannt mittlere Strecken; als F44 HD mit 48 × 3 mm Gurtrohr ist sie für höhere Belastungen ausgelegt. Kombinierbar mit F42 und F43.

  • Profil4-Punkt · 398 × 398 mm
  • Gurtrohr50 × 2 mm · HD 48 × 3 mm
  • Segmente0,25–5 m, Kreise 2–12 m
  • Belastungstabelle2–14 m Spannweite
  • PrüfungEUROCODE 9 geprüft
Angebot anfordern
Produktfinder startenDatenblatt F44 (PDF)

Vorteile

Viel Profil für mittlere Strecken

  • Tragfähigkeit auf Papier

    Eigene Belastungstabelle für 2 bis 14 m Spannweite, aufgestellt unter Berücksichtigung der DIN EN 13814. Statik verfügbar, EUROCODE 9 geprüft.

  • Gesteckt mit Konus

    Konusverbinder, Trusspins und Federstecker für die Größenklasse F4x; laut Katalog ist die konische Euro-Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel.

  • F44 HD für höhere Lasten

    Die F44 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ein eigenes Datenblatt mit Belastungstabelle.

  • Kreise von 2 bis 12 m

    Neben Geraden und Ecken gibt es die F44 als Kreise von 2 bis 12 m.

Technische Daten

Technische Daten Traverse F44 auf einen Blick

Profil und Material

Querschnitt
4-Punkt (quadratisches Profil)
Außenmaß
398 × 398 mm (Achsmaß 350 mm)
Gurtrohr
50 × 2 mm; F44 HD: 48 × 3 mm
Fachwerk (Diagonale)
25 × 2 mm
Legierung
EN AW 6082 T6
Prüfung
EUROCODE 9 geprüft, Statik verfügbar

System

Segmentlängen
0,25 bis 5 m (Geraden 25 bis 500 cm), Sonderlängen möglich
Kreise
2 bis 12 m
Verbindung
Konusverbindung; Konusverbinder, Trusspins und Federstecker für F4x
Systemteile
Multi-Ecke, Ecken 45° bis 135°, 3-Wege-Ecke 90°, 3- und 4-Wege-T-Stück, 4-Wege-Kreuz, 5- und 6-Wege-Ecke, Bodenplatte
Oberfläche
Pulverbeschichtung in RAL-Farben möglich

Belastung und Einsatz

Belastungstabelle
2 bis 14 m Spannweite: Streckenlast, Punktlast in Feldmitte, Drittelpunktlast, jeweils mit Durchbiegung
Grundlage
unter Berücksichtigung der DIN EN 13814 (Fliegende Bauten)
F44 HD
eigenes Datenblatt mit Belastungstabelle für 2 bis 14 m
Einsatz
Mittlere Strecken, Anwendungen im Messebau und in der Veranstaltungstechnik; kombinierbar mit F42 und F43

Zulässige Lasten: siehe Belastungstabelle und Datenblatt. Außenmaße laut Datenblatt.

Belastungstabelle

Belastungstabelle F44 Zulässige Lasten von 2 bis 14 m Spannweite

Werte laut Datenblatt der F44: zulässige Streckenlast, Punktlast in Feldmitte und Drittelpunktlast je Spannweite, jeweils mit Durchbiegung. Maßgeblich ist das aktuelle Datenblatt. Für die F44 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion erstellen wir auf Anfrage die Statik.

Belastungstabelle

Tippen zum Vergrößern · seitlich wischen

Größenwahl

Andere 4-Punkt-Größen F24, F34 oder F44?

TypAußenmaßGurtrohrSegmentlängenTabelle fürTypischer Einsatz
F24220 × 220 mm35 × 2 mm0,25–4 m2–14 mkürzere Strecken, Dekorationsbau
F34 / F34 HD287 × 287 mm50 × 2 mm · HD 48 × 3 mm0,25–5 m, Kreise2–14 mMessebau, Veranstaltungstechnik, Türme und Dächer
F44 / F44 HD398 × 398 mm50 × 2 mm · HD 48 × 3 mm0,25–5 m, Kreise2–14 mmittlere Strecken

„Tabelle für“ = Spannweitenbereich der Belastungstabelle; „Kreise“ = 2 bis 12 m.

Zubehör

Passendes Zubehör Schellen, Verbinder und mehr für die F44

Verbinder und Spacer passen zur Größenklasse F4x, Schellen und Klemmen sind TÜV-geprüft.

  • Überdachungen

    Bis 5 m Höhe: mit Standsicherheitsnachweis

    Rundbogen-, Giebel- und Pultdächer entstehen aus 4- und 3-Punkt-Traversen

  • Giebeldach

    Front: 4-Punkt-Traverse für Bühnenlicht

  • Pultdach

    Front: Querträger für Licht und Ton

Downloads Datenblatt und Teileliste der F44

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Häufige Fragen zur Traverse F44

Wie viel trägt die F44 bei meiner Spannweite?

Das steht in der Belastungstabelle oben und im Datenblatt: für 2 bis 14 m Spannweite die zulässige Streckenlast, die Punktlast in Feldmitte und die Drittelpunktlast, jeweils mit Durchbiegung. Für die F44 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion mit Lastpunkten, Abhängung oder Türmen erstellen wir auf Anfrage die Statik.

Passt die F44 zu Traversen anderer Hersteller?

Die F44 wird über eine konische Euro-Verbindung gesteckt. Laut BÜTEC Katalog ist diese Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel; verschraubte Verbindungen sind ebenfalls möglich. Nennen Sie uns Hersteller und Typ Ihres Bestands, dann prüfen wir die Passung.

Wann brauche ich die F44 HD?

Die F44 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ist für höhere Belastungen ausgelegt. Außenmaß und Fachwerk entsprechen der F44. Welche Version Sie brauchen, zeigt der Vergleich beider Datenblätter bei Ihrer Spannweite – oder fragen Sie uns.

Lässt sich die F44 mit F42 und F43 kombinieren?

Ja, laut Hersteller ist die F44 mit den Systemen F42 und F43 kombinierbar. Verbinder und Spacer gibt es für die ganze Größenklasse F4x (F42, F43, F44).

Spannweite bekannt? Wir stellen die F44 für Ihr Projekt zusammen

Nennen Sie uns Spannweiten, Lasten und Aufbau. Wir stellen Längen, Ecken und Zubehör der F44 zusammen und erstellen Ihnen ein Angebot – auf Wunsch mit Statik.
