Traversen · 4-Punkt

Traverse F34 Vom Lichtrigg bis zum Turm aus einem System

Traversen F34
Traverse F34

Traverse F34
in diversen Längen

Umfangreiches

Umfangreiches
Zubehörsortiment

Optionale Pulverbesch.

Optionale Pulverbesch.
in RAL-Farben

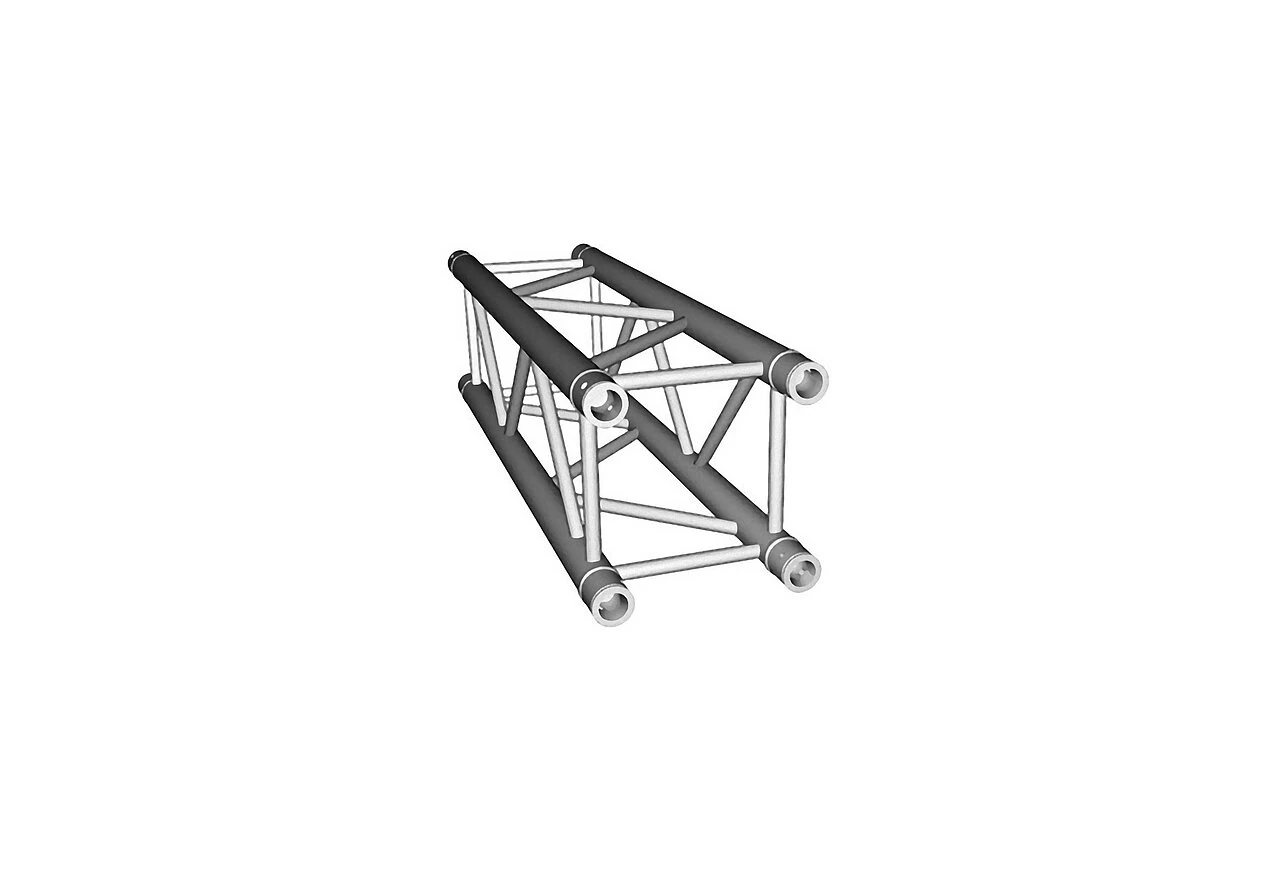

Traverse F34 in diversen LängenUmfangreiches ZubehörsortimentOptionale Pulverbesch. in RAL-Farben

Die F34 ist die 4-Punkt-Traverse im 290-mm-Profil für Messebau und Veranstaltungstechnik. Ihre Teileliste reicht von Ecken und Kreisen bis zu Turm- und Dachteilen wie Sleeveblock, Headsection und Hinge. Als F34 HD mit 48 × 3 mm Gurtrohr ist sie für höhere Belastungen ausgelegt.

  • Profil4-Punkt · 287 × 287 mm
  • Gurtrohr50 × 2 mm · HD 48 × 3 mm
  • Segmente0,25–5 m, Kreise 2–12 m
  • Belastungstabelle2–14 m Spannweite
  • PrüfungEUROCODE 9 geprüft
Angebot anfordern
Produktfinder startenDatenblatt F34 (PDF)

Vorteile

Alles für Rigg, Turm und Dach in einer Teileliste

  • Tragfähigkeit auf Papier

    Eigene Belastungstabelle für 2 bis 14 m Spannweite, aufgestellt unter Berücksichtigung der DIN EN 13814. Statik verfügbar, EUROCODE 9 geprüft.

  • Gesteckt mit Konus

    Konusverbinder, Trusspins und Federstecker für die Größenklasse F3x; laut Katalog ist die konische Euro-Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel.

  • F34 HD für höhere Lasten

    Die F34 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ein eigenes Datenblatt mit Belastungstabelle.

  • Turm- und Dachteile

    Headsection, Sleeveblock, Trusspole, Hinge und Ballastierungsaufnahme stehen in der Teileliste der F34.

Technische Daten

Technische Daten Traverse F34 auf einen Blick

Profil und Material

Querschnitt
4-Punkt (quadratisches Profil)
Außenmaß
287 × 287 mm (Achsmaß 237 mm)
Gurtrohr
50 × 2 mm; F34 HD: 48 × 3 mm
Fachwerk (Diagonale)
20 × 2 mm
Legierung
EN AW 6082 T6
Prüfung
EUROCODE 9 geprüft, Statik verfügbar

System

Segmentlängen
0,25 bis 5 m (Geraden 25 bis 500 cm), Sonderlängen möglich
Kreise
2 bis 12 m
Verbindung
Konusverbindung; Konusverbinder, Trusspins und Federstecker für F3x
Systemteile
Multi-Ecke und halbe Multi-Ecke, Book corner, Ecken 45° bis 135° (auch rund), 3-Wege-Ecken, T-Stücke, Kreuz, 5- und 6-Wege-Ecke, Kreisaufsatz, Bodenplatte
Turm- und Dachteile
Headsection, Sleeveblock, Trusspole, Ballastierungsaufnahme, Hinge (male/female), Dach-Set-Ecken
Oberfläche
Pulverbeschichtung in RAL-Farben möglich
Option
Profil zur Aufnahme einer Stromschiene

Belastung und Einsatz

Belastungstabelle
2 bis 14 m Spannweite: Streckenlast, Punktlast in Feldmitte, Drittelpunktlast, jeweils mit Durchbiegung
Grundlage
unter Berücksichtigung der DIN EN 13814 (Fliegende Bauten)
F34 HD
eigenes Datenblatt mit Belastungstabelle für 2 bis 14 m
Einsatz
Überschaubare Strecken, Messebau und Veranstaltungstechnik; Lichtrigg, Türme und Bühnendächer

Zulässige Lasten: siehe Belastungstabelle und Datenblatt. Außenmaße laut Datenblatt.

Belastungstabelle

Belastungstabelle F34 Zulässige Lasten von 2 bis 14 m Spannweite

Werte laut Datenblatt der F34: zulässige Streckenlast, Punktlast in Feldmitte und Drittelpunktlast je Spannweite, jeweils mit Durchbiegung. Maßgeblich ist das aktuelle Datenblatt. Für die F34 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion erstellen wir auf Anfrage die Statik.

Belastungstabelle

Tippen zum Vergrößern · seitlich wischen

Größenwahl

Andere 4-Punkt-Größen F24, F34 oder F44?

TypAußenmaßGurtrohrSegmentlängenTabelle fürTypischer Einsatz
F24220 × 220 mm35 × 2 mm0,25–4 m2–14 mkürzere Strecken, Dekorationsbau
F34 / F34 HD287 × 287 mm50 × 2 mm · HD 48 × 3 mm0,25–5 m, Kreise2–14 mMessebau, Veranstaltungstechnik, Türme und Dächer
F44 / F44 HD398 × 398 mm50 × 2 mm · HD 48 × 3 mm0,25–5 m, Kreise2–14 mmittlere Strecken

„Tabelle für“ = Spannweitenbereich der Belastungstabelle; „Kreise“ = 2 bis 12 m.

Zubehör

Passendes Zubehör Schellen, Verbinder und mehr für die F34

Verbinder und Spacer passen zur Größenklasse F3x, Schellen und Klemmen sind TÜV-geprüft.

  • Überdachungen

    Bis 5 m Höhe: mit Standsicherheitsnachweis

    Rundbogen-, Giebel- und Pultdächer entstehen aus 4- und 3-Punkt-Traversen

  • Giebeldach

    Front: 4-Punkt-Traverse für Bühnenlicht

  • Pultdach

    Front: Querträger für Licht und Ton

Downloads Datenblatt und Teileliste der F34

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Häufige Fragen zur Traverse F34

Wie viel trägt die F34 bei meiner Spannweite?

Das steht in der Belastungstabelle oben und im Datenblatt: für 2 bis 14 m Spannweite die zulässige Streckenlast, die Punktlast in Feldmitte und die Drittelpunktlast, jeweils mit Durchbiegung. Für die F34 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion mit Lastpunkten, Abhängung oder Türmen erstellen wir auf Anfrage die Statik.

Passt die F34 zu Traversen anderer Hersteller?

Die F34 wird über eine konische Euro-Verbindung gesteckt. Laut BÜTEC Katalog ist diese Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel; verschraubte Verbindungen sind ebenfalls möglich. Nennen Sie uns Hersteller und Typ Ihres Bestands, dann prüfen wir die Passung.

Wann brauche ich die F34 HD?

Die F34 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ist für höhere Belastungen ausgelegt. Außenmaß und Fachwerk entsprechen der F34. Welche Version Sie brauchen, zeigt der Vergleich beider Datenblätter bei Ihrer Spannweite – oder fragen Sie uns.

Kann ich mit der F34 Türme und Dächer bauen?

Die Teileliste der F34 enthält Turm- und Dachteile: Headsection, Sleeveblock, Trusspole, Ballastierungsaufnahme, Hinge und Dach-Set-Ecken. BÜTEC baut Bühnendächer aus 3- und 4-Punkt-Traversen, auf Wunsch mit Hubwerk. Für Ihren Turm oder Ihr Dach planen wir die Statik mit.

Spannweite bekannt? Wir stellen die F34 für Ihr Projekt zusammen

Nennen Sie uns Spannweiten, Lasten und Aufbau. Wir stellen Längen, Ecken und Zubehör der F34 zusammen und erstellen Ihnen ein Angebot – auf Wunsch mit Statik.

Angebot anfordernDatenblatt F34 (PDF)
