Überdachungen · Giebeldach

Giebeldach Der Klassiker, mit Lichttraverse an der Front

BÜTEC Giebeldächer

Das Giebeldach ist die klassische Form für Bühne, Stand und Markt. Es wird aus 4- und 3-Punkt-Traversen gebaut, der Front-Querträger ist eine 4-Punkt-Traverse – der ideale Platz für Ihre Bühnenbeleuchtung. Mit Hubwerk montieren Sie das Dach am Boden und fahren es dann nach oben.

  • Front4-Punkt-Traverse für Bühnenlicht
  • Hubwerkmit oder ohne
  • Bis 5 m Höhemit Standsicherheitsnachweis
  • Ab 5 m Höhemit Prüfbuch
  • BrandschutzPlanen auf Wunsch B1
Giebeldach anfragen
Produktfinder startenAlle Dachformen

Vorteile

Wetterschutz und Lichtrigg in einer Konstruktion

  • Schutz vor Regen und Sonne

    Für Bühne, Tribüne, Regieplatz, Präsentations- und Marktstand, Eingang oder Raucherbereich.

  • Licht direkt an der Front

    Der Front-Querträger ist eine 4-Punkt-Aluminiumtraverse und bietet ideale Möglichkeiten für die Montage der Bühnenbeleuchtung.

  • Montage am Boden

    In der Version mit Hubwerk werden die Dachträger auf Sleeve Blocks montiert und das Dach mit Winde, Kettenzug oder Motor hochgefahren.

  • Mit Nachweis

    Bis 5 m Höhe mit Standsicherheitsnachweis, ab 5 m Höhe mit TÜV-Prüfbuch.

Auf einen Blick Die wichtigsten Daten

Außeneinsatz
Witterungsbeständig
Normen & Prüfung
DIN EN 13814

So ist es gebaut

Aus dem BÜTEC-Traversensystem Stützen, Binder und Planen, die zusammenpassen

  • Tragwerk

    Vollaluminium aus 4- und 3-Punkt-Traversen, ausgelegt nach den Anforderungen von DIN 4112 bzw. DIN EN 13814 und DIN 1055.

  • Standsicherheit

    Die Stützen werden mit Wassertanks oder auf Betonfertigteilen ballastiert oder mit Schlagdübeln verankert.

  • Planen

    PVC- oder Gazeplanen in RAL-Farben, Seitenplanen in Schienen zum schnellen Öffnen bei stärkerem Wind, auf Wunsch schwer entflammbar B1 nach DIN 4102.

Zubehör

Funktioniert mit Zubehör und Systeme für Giebeldach

Alles, was mit diesem Produkt zusammenpasst – nach Aufgabe sortiert. Setzen Sie Teile direkt auf Ihre Anfrage.

  • Licht & Ton

    Angebot: Komplettlösung oder maßgeschneidert

Einsatzbeispiele

Über Bühne und Publikum Giebeldächer im Einsatz

Giebeldach
Giebeldachbefestigung

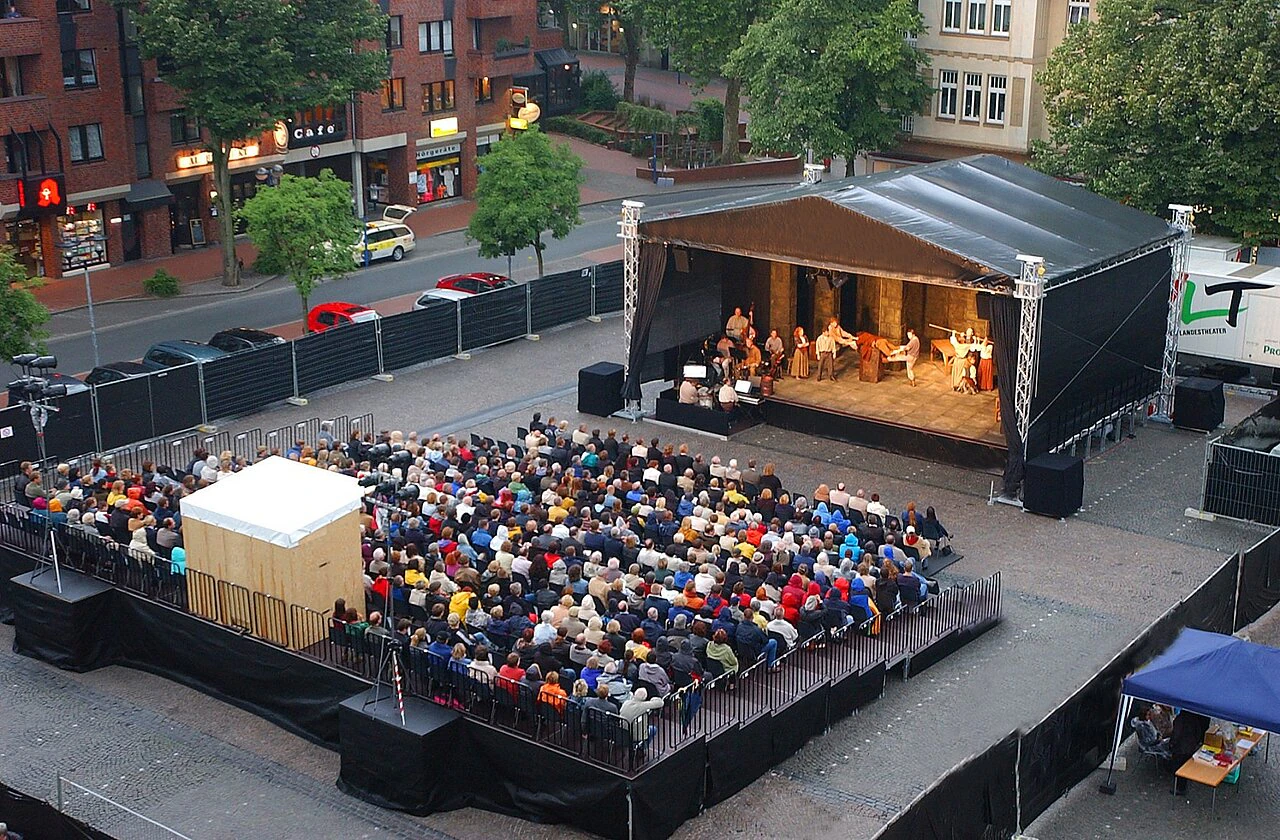

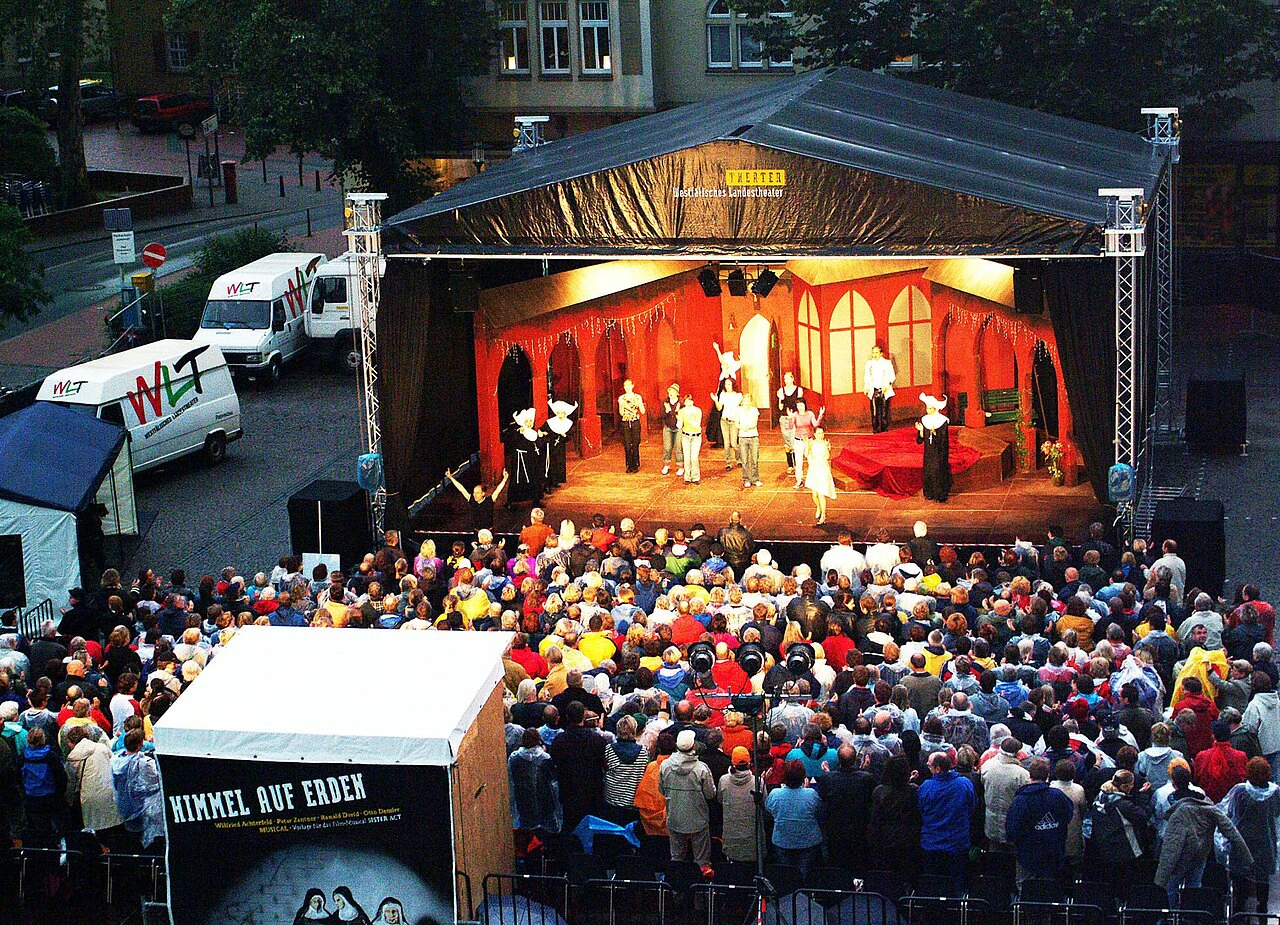

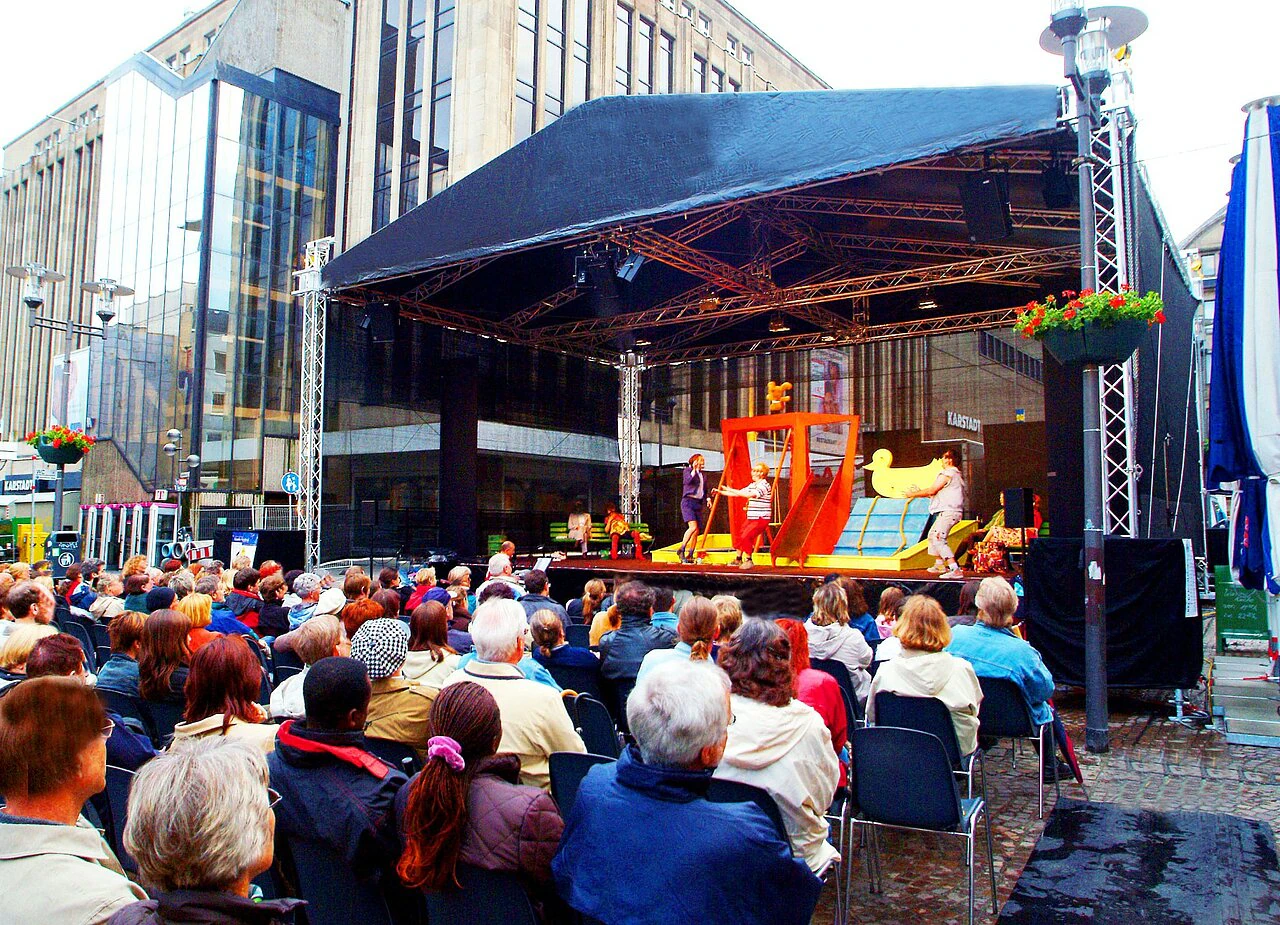

Giebeldach im Einsatz
Giebeldach im Einsatz
Giebeldach
Giebeldach im Einsatz
Giebeldach

Downloads Dachformen und Konstruktion im Katalog

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen zum Giebeldach

In welchen Größen gibt es das Giebeldach?

In verschiedenen Größen. Wir legen Spannweite und Tiefe passend zu Ihrer Bühne oder Ihrem Stand fest.

Wofür brauche ich das Hubwerk?

Mit Hubwerk wird das Dach in Arbeitshöhe montiert und danach per Handwinde, Kettenzug oder Motor nach oben gefahren. Niemand muss in der Höhe arbeiten. Welche Winde passt, hängt von Gewicht und Größe des Dachs ab.

Welche Nachweise gibt es?

Bis 5 m Höhe liefern wir das Dach mit Standsicherheitsnachweis, ab 5 m Höhe mit TÜV-Prüfbuch.

Wie viel Licht kann ich an die Front hängen?

Die zulässigen Lasten hängen von Größe und Ausführung Ihres Dachs ab und stehen im Nachweis. Nennen Sie uns Ihre Technik, wir legen das Dach dafür aus.

Wie groß ist Ihre Bühne? Wir planen das Giebeldach dazu

Nennen Sie Bühnenmaß, Höhe, Einsatzort und Ihre Lichttechnik – wir erstellen ein Angebot mit Nachweis.
