Traversen · 3-Punkt
Traverse F43 Das 400-mm-Dreieck für mittlere Distanzen, auch HD

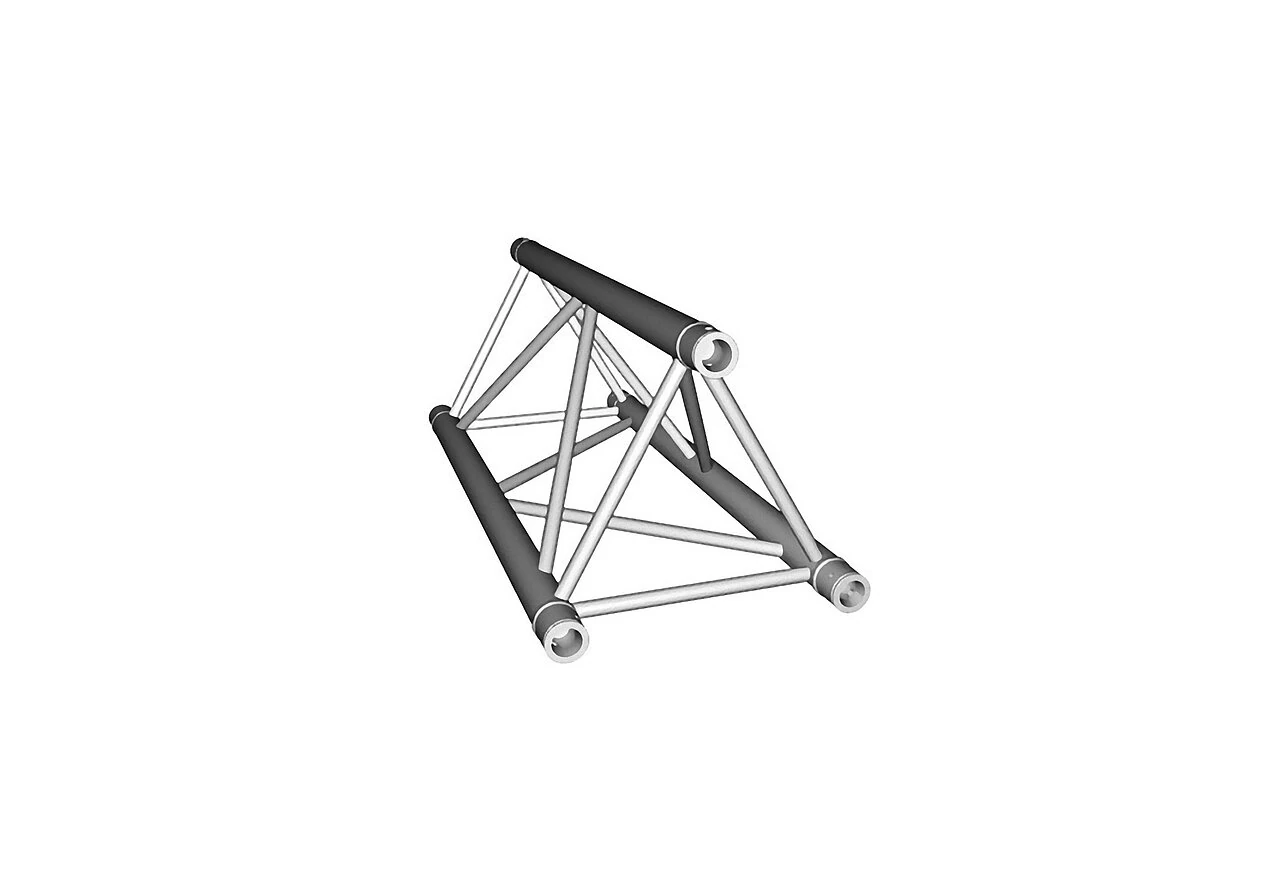

Traverse F43
in diversen Längen
Umfangreiches
Zubehörsortiment
Optionale Pulverbesch.
in allen RAL-Farben
Die F43 überbrückt mittlere Distanzen: Dreiecksprofil 398 × 346 mm, 50-mm-Gurtrohre, Segmente bis 5 m und Kreise von 2 bis 12 m. Als F43 HD mit 48 × 3 mm Gurtrohr ist sie für höhere Belastungen ausgelegt. Kombinierbar ist sie mit F42 und F44.
- Profil3-Punkt · 398 × 346 mm
- Gurtrohr50 × 2 mm · HD 48 × 3 mm
- Segmente0,25–5 m, Kreise 2–12 m
- Belastungstabelle3–14 m Spannweite
- PrüfungEUROCODE 9 geprüft
Vorteile
Mittlere Distanzen, Standard oder HD
Tragfähigkeit auf Papier
Eigene Belastungstabelle für 3 bis 14 m Spannweite. Statik verfügbar, EUROCODE 9 geprüft.
Gesteckt mit Konus
Konusverbinder, Trusspins und Federstecker für die Größenklasse F4x; laut Katalog ist die konische Euro-Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel.
F43 HD für höhere Lasten
Die F43 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ein eigenes Datenblatt mit Belastungstabelle.
Kreise von 2 bis 12 m
Neben Geraden und Ecken gibt es die F43 als Kreise von 2 bis 12 m.
Technische Daten
Technische Daten Traverse F43 auf einen Blick
Profil und Material
- Querschnitt
- 3-Punkt (Dreiecksprofil)
- Außenmaß
- B 398 × H 346 mm (Achsmaß 350 × 296 mm)
- Gurtrohr
- 50 × 2 mm; F43 HD: 48 × 3 mm
- Fachwerk (Diagonale)
- 25 × 2 mm
- Legierung
- EN AW 6082 T6
- Prüfung
- EUROCODE 9 geprüft, Statik verfügbar
System
- Segmentlängen
- 0,25 bis 5 m (Geraden 25 bis 500 cm), Sonderlängen möglich
- Kreise
- 2 bis 12 m
- Verbindung
- Konusverbindung; Konusverbinder, Trusspins und Federstecker für F4x
- Systemteile
- Ecken 45° bis 135° (außen, innen, neutral), 3-Wege-Ecken und T-Stücke, 4-Wege-Kreuz und T-Stücke, 5- und 6-Wege-Ecken, Bodenplatte
- Oberfläche
- Pulverbeschichtung in allen RAL-Farben möglich
Belastung und Einsatz
- Belastungstabelle
- 3 bis 14 m Spannweite: Streckenlast, Punktlast in Feldmitte, Drittelpunktlast, jeweils mit Durchbiegung
- Durchbiegung
- Tabelle mit Begrenzung auf L/150
- F43 HD
- eigenes Datenblatt mit Belastungstabelle für 3 bis 14 m
- Einsatz
- Mittlere Distanzen, Anwendungen im Messebau und in der Veranstaltungstechnik; kombinierbar mit F42 und F44
Zulässige Lasten: siehe Belastungstabelle und Datenblatt. Außenmaße laut Datenblatt.

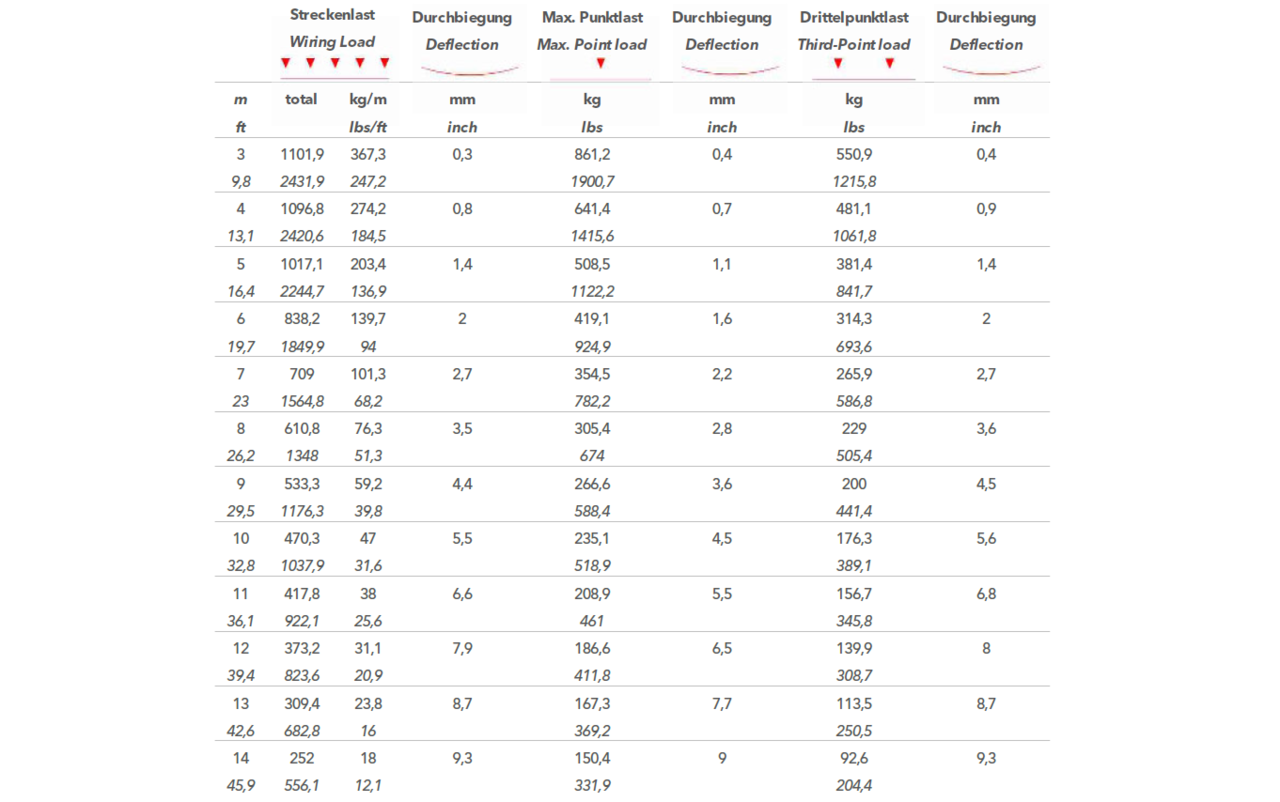

Belastungstabelle
Belastungstabelle F43 Zulässige Lasten von 3 bis 14 m Spannweite
Werte laut Datenblatt der F43: zulässige Streckenlast, Punktlast in Feldmitte und Drittelpunktlast je Spannweite, jeweils mit Durchbiegung. Maßgeblich ist das aktuelle Datenblatt. Für die F43 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion erstellen wir auf Anfrage die Statik.
Tippen zum Vergrößern · seitlich wischen
Größenwahl
Andere 3-Punkt-Größen F23, F33 oder F43?
| Typ | Außenmaß | Gurtrohr | Segmentlängen | Tabelle für | Typischer Einsatz |
|---|---|---|---|---|---|
| F23 | 220 × 195 mm | 35 × 2 mm | 0,25–4 m, Kreise | 2–14 m | kürzere Strecken, Dekorationsbau |
| F33 / F33 HD | 287 × 258 mm | 50 × 2 mm · HD 48 × 3 mm | 0,25–5 m, Kreise | 2–14 m | Messebau, Veranstaltungstechnik |
| F43 / F43 HD | 398 × 346 mm | 50 × 2 mm · HD 48 × 3 mm | 0,25–5 m, Kreise | 3–14 m | mittlere Distanzen |
„Tabelle für“ = Spannweitenbereich der Belastungstabelle; „Kreise“ = 2 bis 12 m.
Zubehör
Passendes Zubehör Schellen, Verbinder und mehr für die F43
Verbinder und Spacer passen zur Größenklasse F4x, Schellen und Klemmen sind TÜV-geprüft.
Verbinder4
Spacer F42/43/44
Für: F42, F43, F44
Wandkonsole F42/43/44
Für: F42, F43, F44
Wandkonsole Eco F3x/F4x
Für: F32, F33, F34, F42, F43, F44
Licht & Befestigung2
Halbschellen (Halfcoupler)
Traglast: 10 bis 750 kg
Clamps (Multiclamps)
Traglast: 15 bis 250 kg
Überdachungen4
Überdachungen
Bis 5 m Höhe: mit Standsicherheitsnachweis
Rundbogen-, Giebel- und Pultdächer entstehen aus 4- und 3-Punkt-Traversen
Rundbogendach
Planen: Einzelbahnen in Kederschienen
Giebeldach
Front: 4-Punkt-Traverse für Bühnenlicht
Pultdach
Front: Querträger für Licht und Ton
Downloads Datenblatt und Teileliste der F43
Belastungstabellen
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Fragen
Häufige Fragen zur Traverse F43
Wie viel trägt die F43 bei meiner Spannweite?
Das steht in der Belastungstabelle oben und im Datenblatt: für 3 bis 14 m Spannweite die zulässige Streckenlast, die Punktlast in Feldmitte und die Drittelpunktlast, jeweils mit Durchbiegung. Für die F43 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion mit Lastpunkten, Abhängung oder Türmen erstellen wir auf Anfrage die Statik.
Passt die F43 zu Traversen anderer Hersteller?
Die F43 wird über eine konische Euro-Verbindung gesteckt. Laut BÜTEC Katalog ist diese Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel; verschraubte Verbindungen sind ebenfalls möglich. Nennen Sie uns Hersteller und Typ Ihres Bestands, dann prüfen wir die Passung.
Wann brauche ich die F43 HD?
Die F43 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ist für höhere Belastungen ausgelegt. Außenmaß und Fachwerk entsprechen der F43. Welche Version Sie brauchen, zeigt der Vergleich beider Datenblätter bei Ihrer Spannweite – oder fragen Sie uns.
Lässt sich die F43 mit F42 und F44 kombinieren?
Ja, laut Hersteller ist die F43 mit den Systemen F42 und F44 kombinierbar. Verbinder und Spacer gibt es für die ganze Größenklasse F4x (F42, F43, F44).
Spannweite bekannt? Wir stellen die F43 für Ihr Projekt zusammen
Nennen Sie uns Spannweiten, Lasten und Aufbau. Wir stellen Längen, Ecken und Zubehör der F43 zusammen und erstellen Ihnen ein Angebot – auf Wunsch mit Statik.
Traverse F43
3-Punkt · 398 × 346 mm3-Punkt · 398 × 346 mm · 50 × 2 mm · HD 48 × 3 mm
