Traversen · 3-Punkt

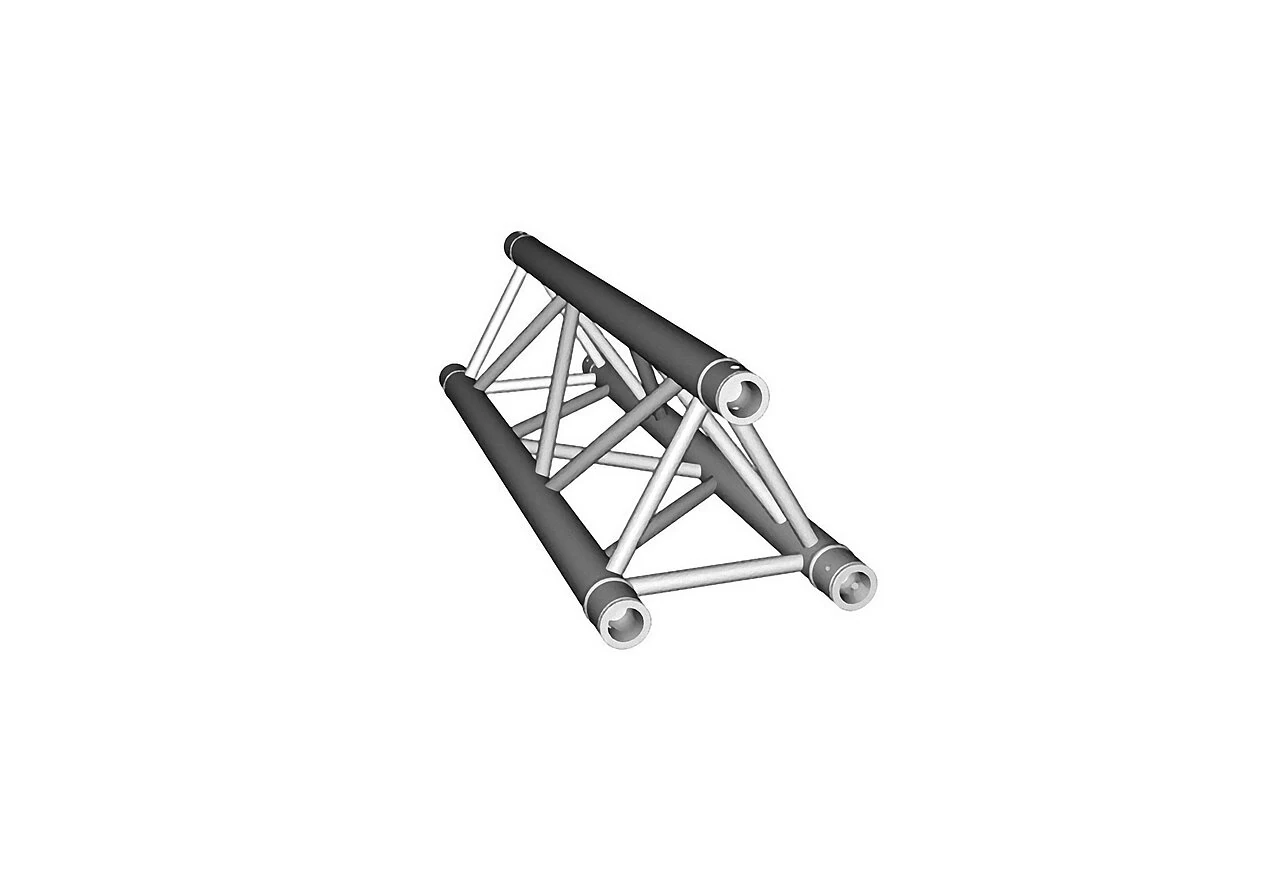

Traverse F33 3-Punkt im 290-mm-Profil, als HD für höhere Lasten

Traversen F33
Traverse F33

Traverse F33
in diversen Längen

Umfangreiches

Umfangreiches
Zubehörsortiment

Optionale Pulverbesch.

Optionale Pulverbesch.
in RAL-Farben

Traverse F33 in diversen LängenUmfangreiches ZubehörsortimentOptionale Pulverbesch. in RAL-Farben

Die F33 ist das Dreiecksprofil für Messebau und Veranstaltungstechnik: 287 × 258 mm, 50-mm-Gurtrohre, Segmente bis 5 m, Kreise von 2 bis 12 m. Als F33 HD mit 48 × 3 mm Gurtrohr ist sie für höhere Belastungen ausgelegt; auf Wunsch gibt es sie mit Stromschienenprofil.

  • Profil3-Punkt · 287 × 258 mm
  • Gurtrohr50 × 2 mm · HD 48 × 3 mm
  • Segmente0,25–5 m, Kreise 2–12 m
  • Belastungstabelle2–14 m Spannweite
  • PrüfungEUROCODE 9 geprüft
Angebot anfordern
Produktfinder startenDatenblatt F33 (PDF)

Vorteile

Standard oder HD, gerade oder rund

  • Tragfähigkeit auf Papier

    Eigene Belastungstabelle für 2 bis 14 m Spannweite, aufgestellt unter Berücksichtigung der DIN EN 13814. Statik verfügbar, EUROCODE 9 geprüft.

  • Gesteckt mit Konus

    Konusverbinder, Trusspins und Federstecker für die Größenklasse F3x; laut Katalog ist die konische Euro-Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel.

  • F33 HD für höhere Lasten

    Die F33 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ein eigenes Datenblatt mit Belastungstabelle.

  • Stromschiene integriert

    Auf Wunsch fertigt BÜTEC die F33 mit einem Profil zur Aufnahme einer Stromschiene – für Lichtdesign im Messe- und Ladenbau.

Technische Daten

Technische Daten Traverse F33 auf einen Blick

Profil und Material

Querschnitt
3-Punkt (Dreiecksprofil)
Außenmaß
B 287 × H 258 mm (Achsmaß 237 × 208 mm)
Gurtrohr
50 × 2 mm; F33 HD: 48 × 3 mm
Fachwerk (Diagonale)
20 × 2 mm
Legierung
EN AW 6082 T6
Prüfung
EUROCODE 9 geprüft, Statik verfügbar

System

Segmentlängen
0,25 bis 5 m (Geraden 25 bis 500 cm), Sonderlängen möglich
Kreise
2 bis 12 m
Verbindung
Konusverbindung; Konusverbinder, Trusspins und Federstecker für F3x
Systemteile
Ecken 45° bis 135° (außen, innen, neutral), 3-Wege-Ecken und T-Stücke, 4-Wege-Kreuz und T-Stücke, 5- und 6-Wege-Ecken, Kreisaufsatz, Bodenplatte
Oberfläche
Pulverbeschichtung in RAL-Farben möglich
Option
Profil zur Aufnahme einer Stromschiene

Belastung und Einsatz

Belastungstabelle
2 bis 14 m Spannweite: Streckenlast, Punktlast in Feldmitte, Drittelpunktlast, jeweils mit Durchbiegung
Grundlage
unter Berücksichtigung der DIN EN 13814 (Fliegende Bauten)
F33 HD
eigenes Datenblatt mit Belastungstabelle für 2 bis 14 m
Einsatz
Überschaubare Strecken, Anwendungen im Messebau und in der Veranstaltungstechnik; Rahmen, Bögen, Kreise

Zulässige Lasten: siehe Belastungstabelle und Datenblatt. Außenmaße laut Datenblatt.

Belastungstabelle

Belastungstabelle F33 Zulässige Lasten von 2 bis 14 m Spannweite

Werte laut Datenblatt der F33: zulässige Streckenlast, Punktlast in Feldmitte und Drittelpunktlast je Spannweite, jeweils mit Durchbiegung. Maßgeblich ist das aktuelle Datenblatt. Für die F33 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion erstellen wir auf Anfrage die Statik.

Belastungstabelle

Tippen zum Vergrößern · seitlich wischen

Größenwahl

Andere 3-Punkt-Größen F23, F33 oder F43?

TypAußenmaßGurtrohrSegmentlängenTabelle fürTypischer Einsatz
F23220 × 195 mm35 × 2 mm0,25–4 m, Kreise2–14 mkürzere Strecken, Dekorationsbau
F33 / F33 HD287 × 258 mm50 × 2 mm · HD 48 × 3 mm0,25–5 m, Kreise2–14 mMessebau, Veranstaltungstechnik
F43 / F43 HD398 × 346 mm50 × 2 mm · HD 48 × 3 mm0,25–5 m, Kreise3–14 mmittlere Distanzen

„Tabelle für“ = Spannweitenbereich der Belastungstabelle; „Kreise“ = 2 bis 12 m.

Zubehör

Passendes Zubehör Schellen, Verbinder und mehr für die F33

Verbinder und Spacer passen zur Größenklasse F3x, Schellen und Klemmen sind TÜV-geprüft.

  • Überdachungen

    Bis 5 m Höhe: mit Standsicherheitsnachweis

    Rundbogen-, Giebel- und Pultdächer entstehen aus 4- und 3-Punkt-Traversen

  • Giebeldach

    Front: 4-Punkt-Traverse für Bühnenlicht

  • Pultdach

    Front: Querträger für Licht und Ton

Downloads Datenblatt und Teileliste der F33

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Häufige Fragen zur Traverse F33

Wie viel trägt die F33 bei meiner Spannweite?

Das steht in der Belastungstabelle oben und im Datenblatt: für 2 bis 14 m Spannweite die zulässige Streckenlast, die Punktlast in Feldmitte und die Drittelpunktlast, jeweils mit Durchbiegung. Für die F33 HD gilt ihr eigenes Datenblatt. Für Ihre konkrete Konstruktion mit Lastpunkten, Abhängung oder Türmen erstellen wir auf Anfrage die Statik.

Passt die F33 zu Traversen anderer Hersteller?

Die F33 wird über eine konische Euro-Verbindung gesteckt. Laut BÜTEC Katalog ist diese Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel; verschraubte Verbindungen sind ebenfalls möglich. Nennen Sie uns Hersteller und Typ Ihres Bestands, dann prüfen wir die Passung.

Wann brauche ich die F33 HD?

Die F33 HD hat Gurtrohre von 48 × 3 mm statt 50 × 2 mm und ist für höhere Belastungen ausgelegt. Außenmaß und Fachwerk entsprechen der F33. Welche Version Sie brauchen, zeigt der Vergleich beider Datenblätter bei Ihrer Spannweite – oder fragen Sie uns.

Kann die F33 eine Stromschiene aufnehmen?

Ja. Auf Wunsch fertigt BÜTEC die F33 mit einem Profil zur Aufnahme einer Stromschiene – für Lichtdesign im Messe- und Ladenbau. Nennen Sie bei der Anfrage das Schienensystem, das Sie einsetzen möchten.

Spannweite bekannt? Wir stellen die F33 für Ihr Projekt zusammen

Nennen Sie uns Spannweiten, Lasten und Aufbau. Wir stellen Längen, Ecken und Zubehör der F33 zusammen und erstellen Ihnen ein Angebot – auf Wunsch mit Statik.

Angebot anfordernDatenblatt F33 (PDF)
