Steckbeinpodest Kompakt
Ecke: Gewinde M8/M10
Geländer · Stahl · Kompakt
Bügelgeländer Stahl 110 cm Auf die Kompakt-Ecke geschraubt, ohne Bohren

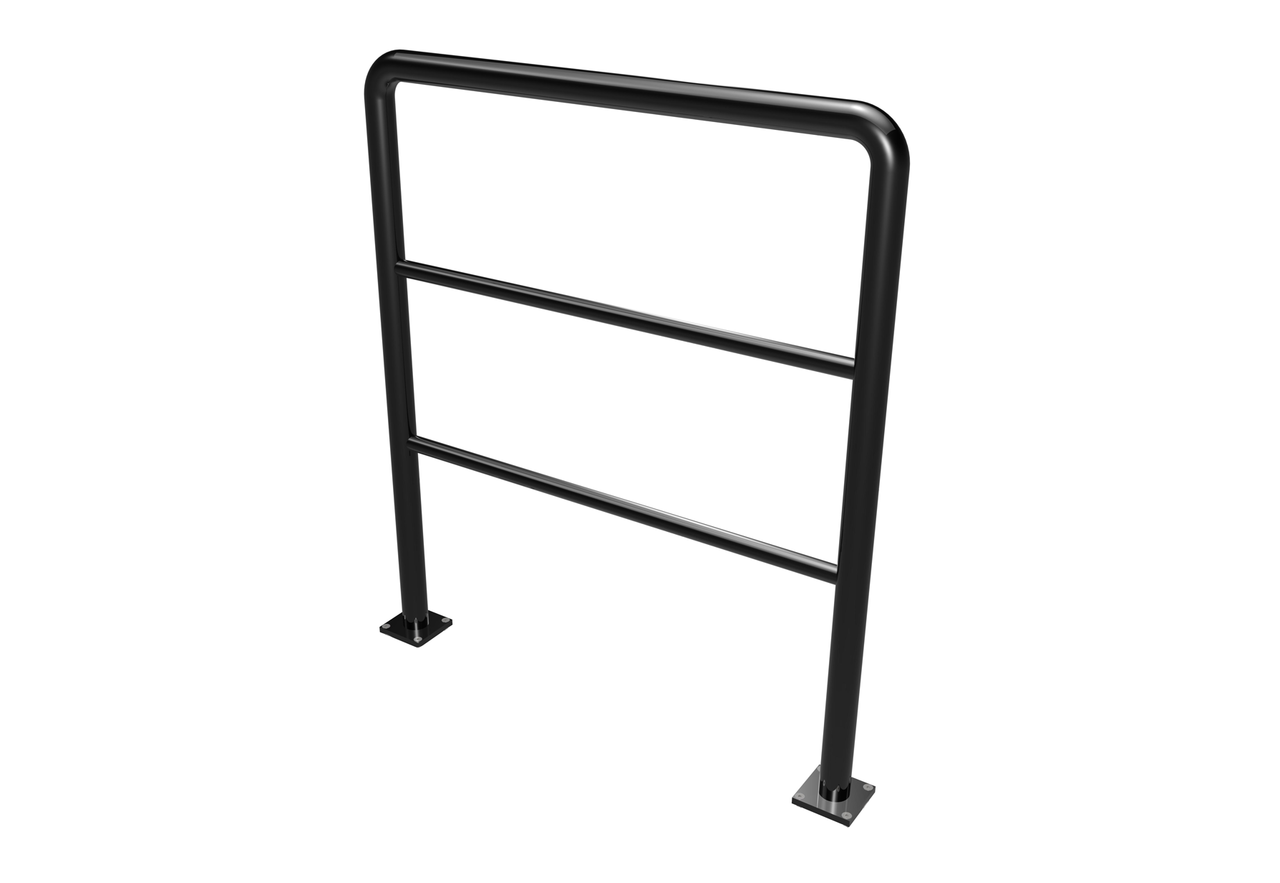

Geländer Höhe 110 cm
Breite 100 cm

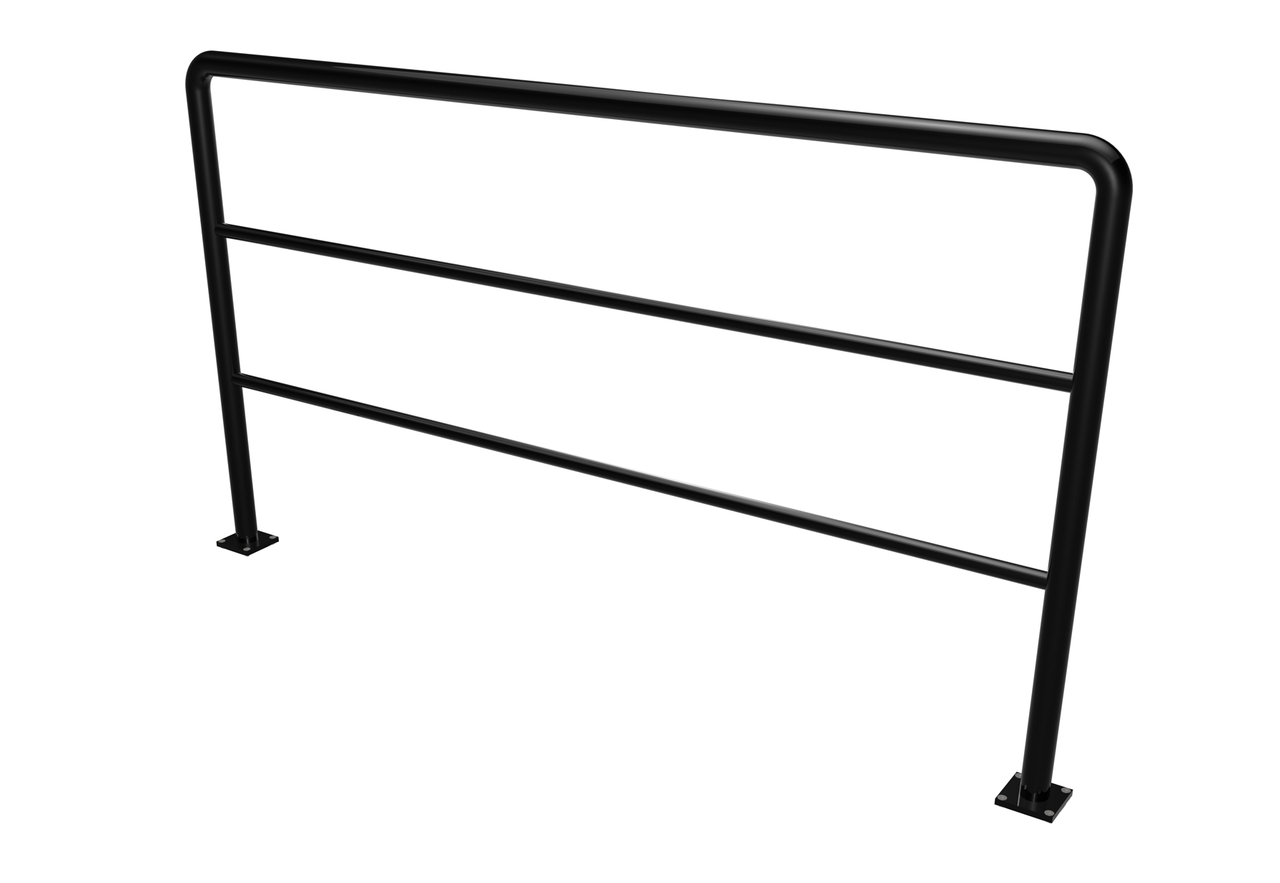

Geländer Höhe 110 cm
Breite 200 cm

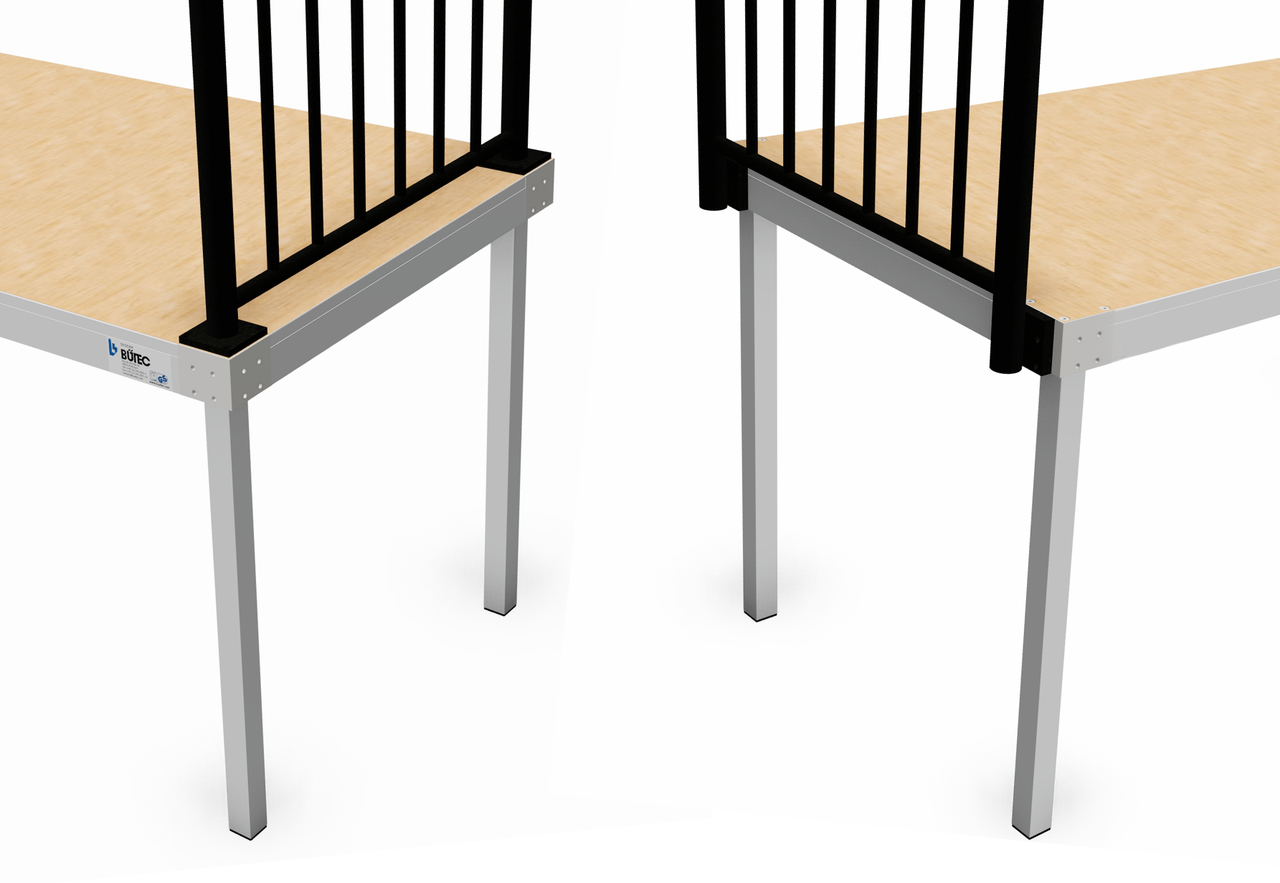

Befestigung an Kompakt
oben auf / seitlich an
Das Bügelgeländer aus Stahlrundrohr wird mit Fußplatten auf oder an die Kompakt-Ecke geschraubt. Die Ecke hat Gewinde, also wird nicht in die Deckplatte gebohrt. 110 cm hoch, schwarz epoxiert, mit waagerechten Umwehrungsstreben.
- Höhe110 cm
- Montageauf oder an der Kompakt-Ecke
- Gewichtca. 21,5 kg/m
- Passend fürnur Kompakt-Ecken
Auf einen Blick
Die Kompakt-Ecke trägt Geländermontage ohne Bohren
Oben oder seitlich
Die Fußplatten werden auf die Kompakt-Ecke oder seitlich an sie geschraubt, je nachdem, wo Platz ist.
Ecke für 2 kN
Die Kompakt-Ecke ist als stabile Aufnahme für Geländer bis 2 kN Anpralllast ausgelegt.
Deckplatte bleibt heil
Befestigt wird an den Gewinden der Ecke. Die Deckplatte wird nicht angebohrt.
Technische Daten
Technische Daten Bügelgeländer Stahl 110 cm
Maße & Ausführung
- Höhe
- 110 cm
- Standardlängen
- 1 m, 2 m; Sonderlängen verfügbar
- Material
- Stahlrundrohr, schwarz epoxiert
- Füllung
- waagerechte Umwehrungsstreben
- Gewicht
- ca. 21,5 kg/m
- Ausführung
- Umwehrungsgeländer, kein Sicherheitsgeländer (laut Produktangabe)
Befestigung & Passung
- Befestigung
- mit Fußplatten auf oder an der Kompakt-Ecke verschraubt
- Passend für
- nur Podeste mit Kompakt-Ecken
Höhe und Ausführung eines Geländers richten sich nach Aufbauort und Nutzung, geregelt z. B. in VStättVO, SchulbauR, den DIN-Normen für Fliegende Bauten oder der LBO. Leichter und mit Sicherheitsgitter: Tribünengeländer II Alu 110 cm (ca. 8 kg/m).
Kompatibel
Passt zu Diese Systeme ergänzt Bügelgeländer Stahl 110 cm
Für diese Systeme ist das Zubehör ausgelegt. Hinweise zur Passform stehen direkt am Eintrag.
Push'n Pull – mobile Teleskoptribüne
Aufbau: 1 Person · 5 Min. pro Block
Passt dazu
Zubehör und Handläufe für Treppen am Kompakt-System
Weitere passende Seiten
Vergleich
Alternativen Ähnliches Zubehör im Vergleich
Die Eckdaten nebeneinander – damit Sie die passende Ausführung wählen.
Bügelgeländer Stahl 110 cm
Diese Seite- Gewicht
- ca. 21,5 kg/m
- Höhe
- 110 cm
- Montage
- auf oder an der Kompakt-Ecke
- Gewicht
- –
- Höhe
- 110 cm
- Montage
- –
- Gewicht
- ca. 8,0 kg/m
- Höhe
- 110 cm
- Montage
- –
Downloads
Downloads Befestigung und Montage
Anleitungen
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Geländer anfragen Nennen Sie uns Podestserie, Höhe und laufende Meter
Wir stellen Geländerfelder, Ecken, Verbinder und Befestigung passend zu Ihren Podesten zusammen und schicken Ihnen ein Angebot.
Bügelgeländer Stahl 110 cm
110 cm110 cm · auf oder an der Kompakt-Ecke
