Steckbeinpodest

Steckbeinpodest Kompakt Geländer an die Ecke schrauben – ohne Bohren

Steckbeinpodest Kompakt

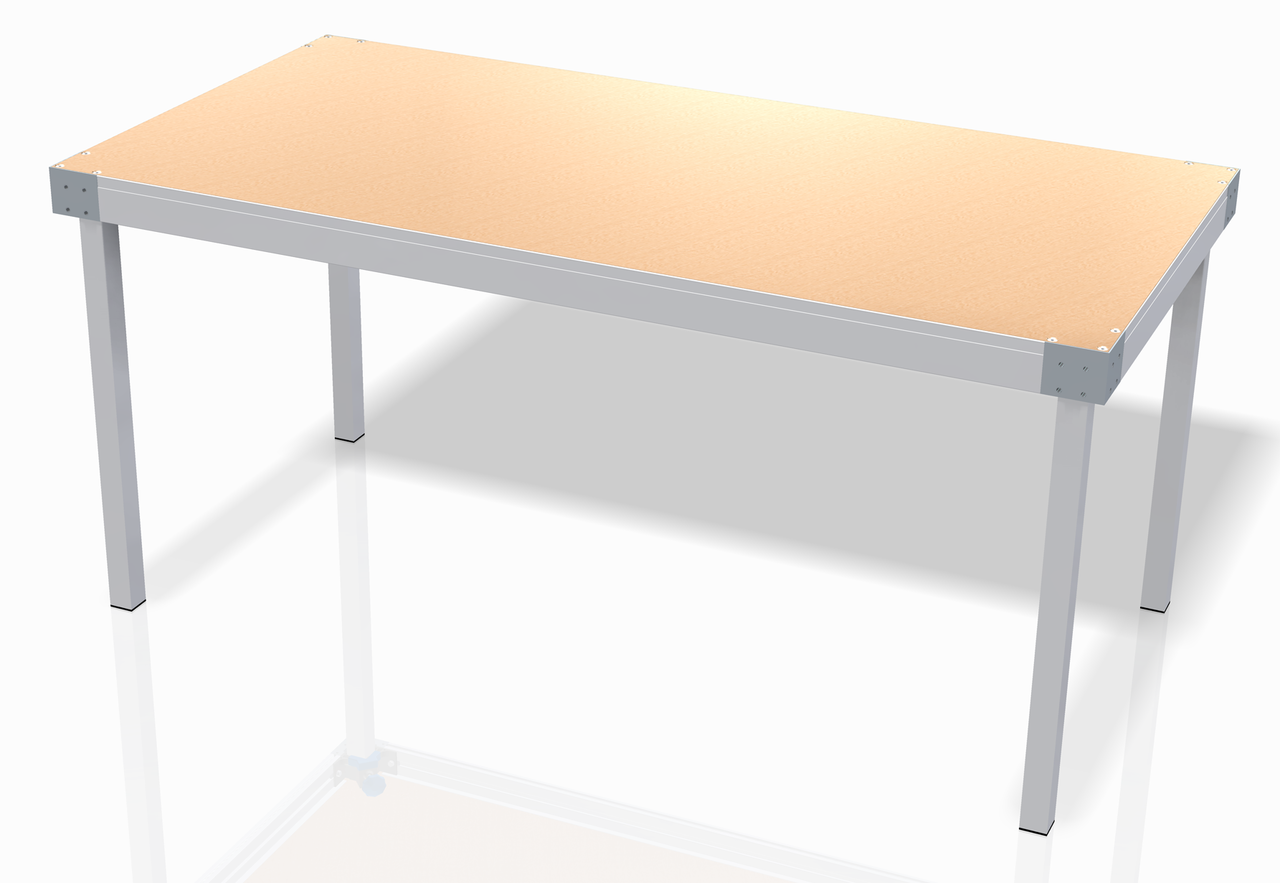

BÜTEC Kompakt

BÜTEC Kompakt
2x1 m

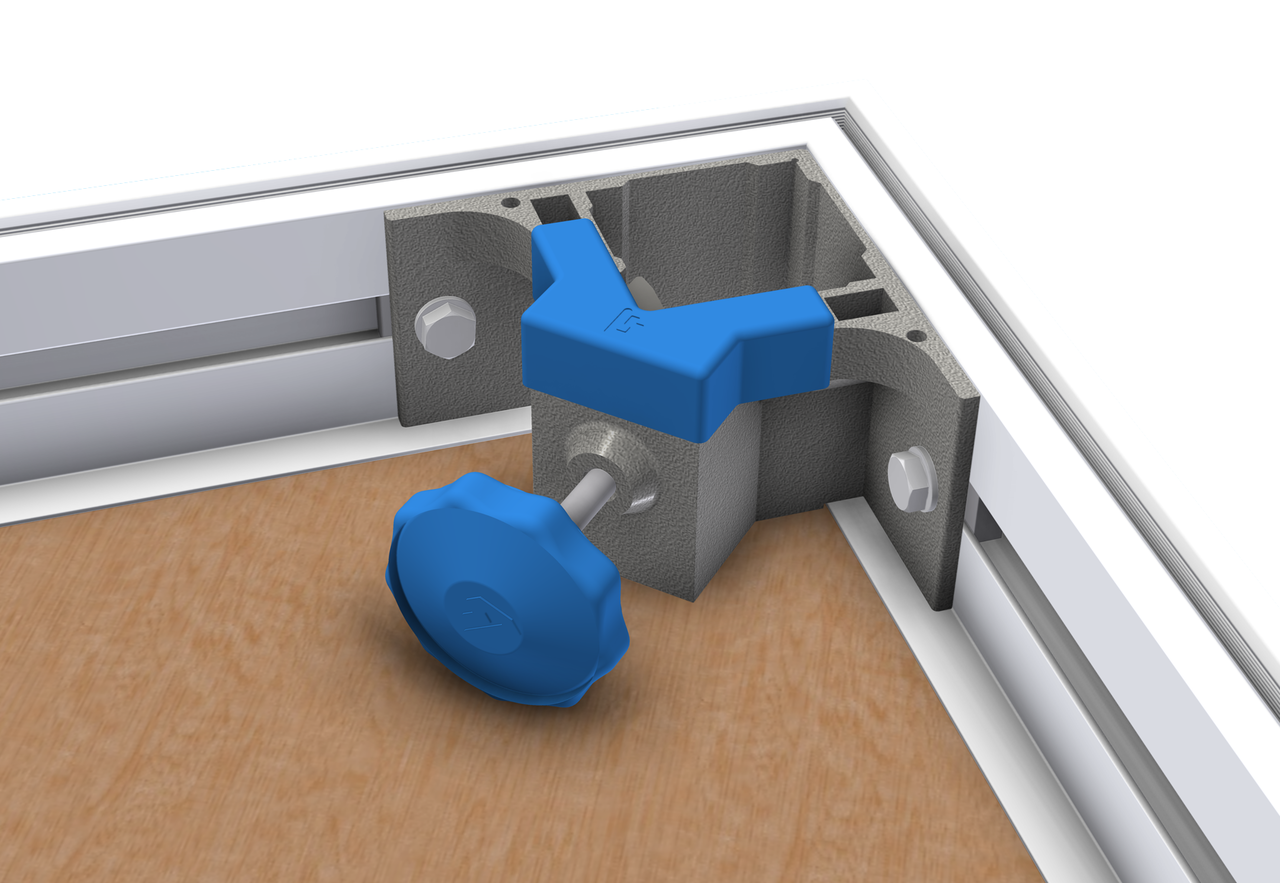

Beinbefestigungsecke

Beinbefestigungsecke
45-55 mm

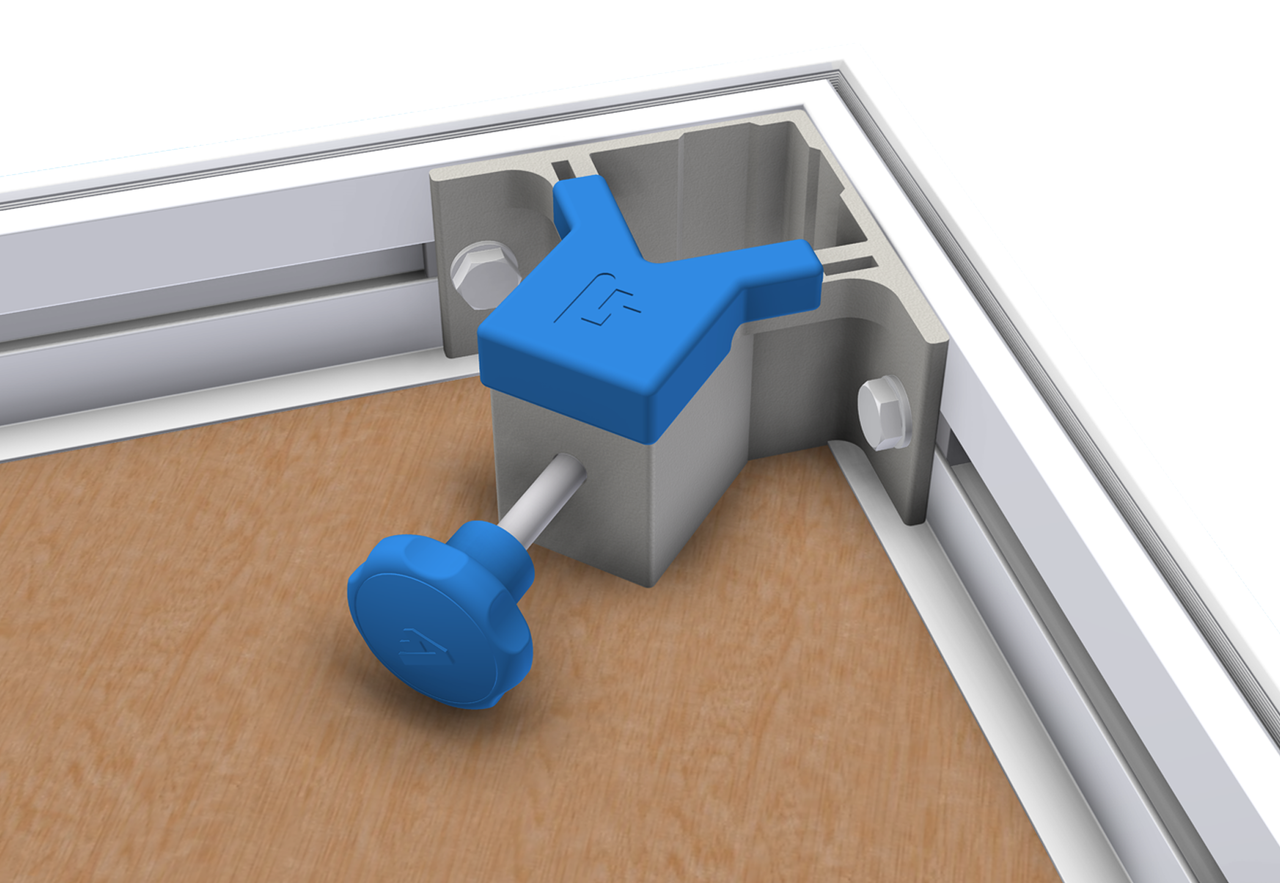

Beinbefestigungsecke

Beinbefestigungsecke
40-60 mm

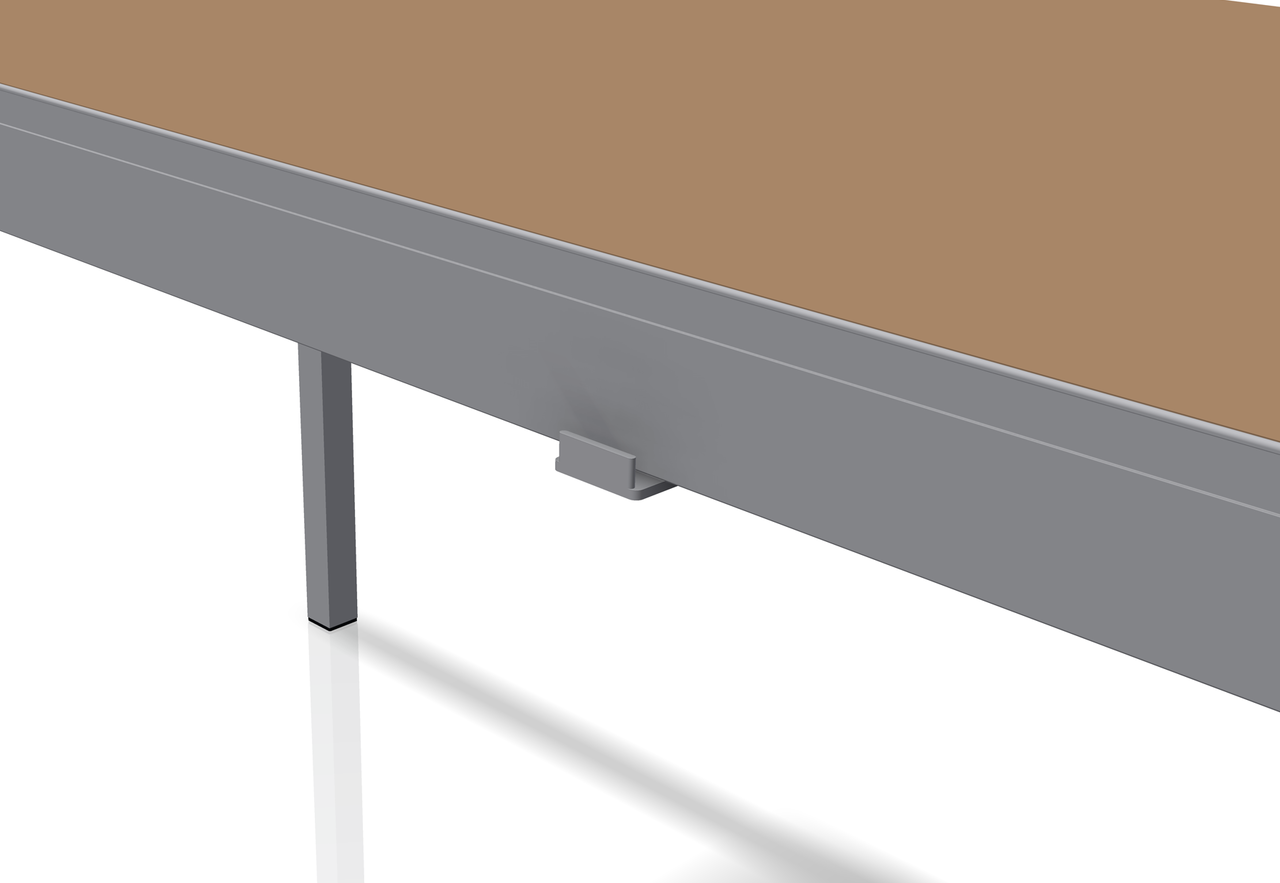

Rahmenprofil

Rahmenprofil
mit Aufbauhilfe

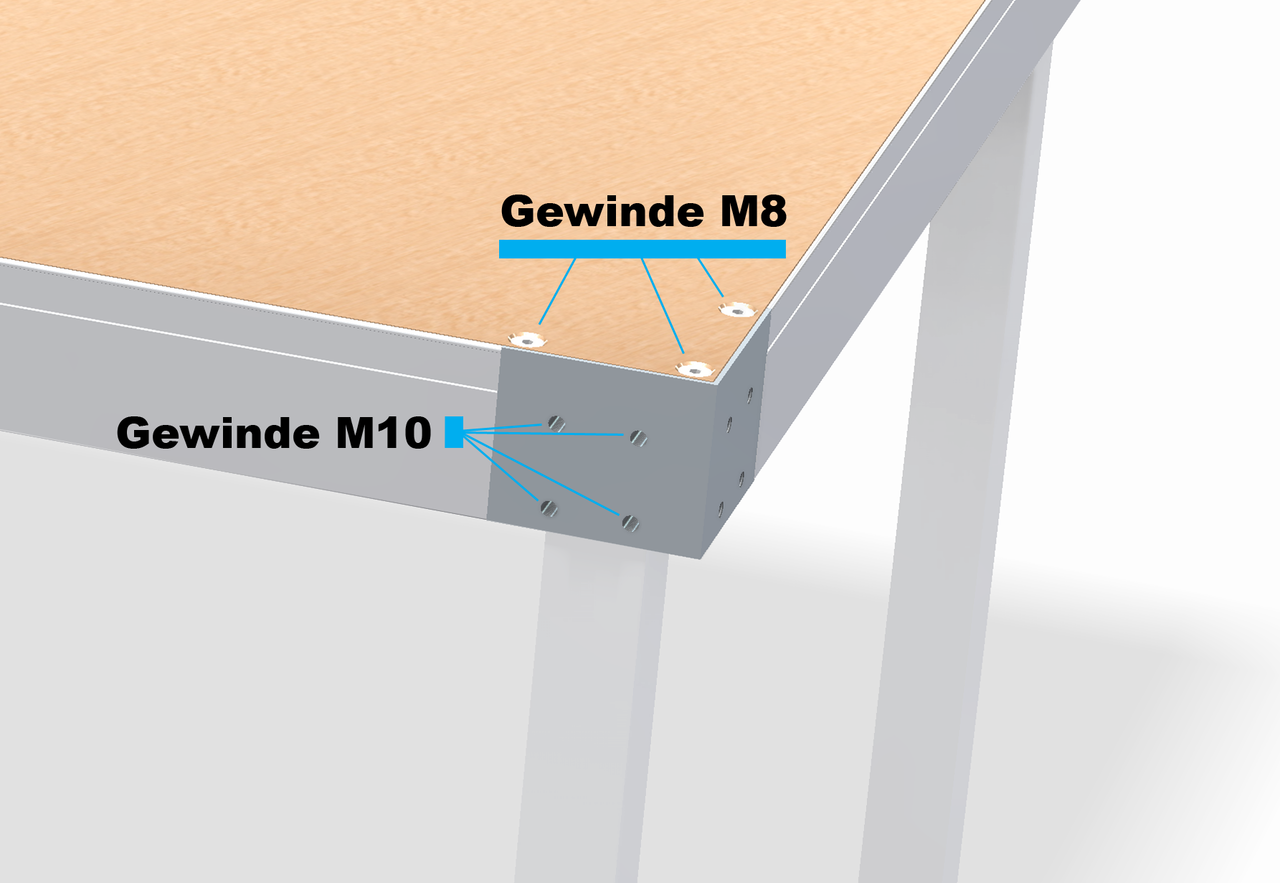

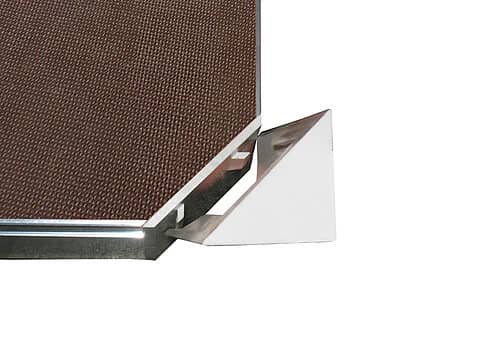

Kompakt-Ecke

Kompakt-Ecke
mit Gewinde M8/M10

BÜTEC Kompakt 2x1 mBeinbefestigungsecke 45-55 mmBeinbefestigungsecke 40-60 mmRahmenprofil mit AufbauhilfeKompakt-Ecke mit Gewinde M8/M10

Kompakt ist das Standardpodest mit einer massiven Ecke aus Vollmaterial. Oben und seitlich sitzen Normgewinde M8 und M10. Geländer, Verkleidungen, Traversen und Deko werden dort mit Normschrauben befestigt, die Deckplatte bleibt unbeschädigt.

  • EckeGewinde M8/M10
  • Geländeraufnahmebis 2 kN Anpralllast
  • Flächenlast750 kg/m², TÜV-GS
  • Kompatibel100 % zu Standard
  • Rahmenca. 19 kg
Projekt anfragen
Produktfinder startenDatenblatt (PDF)

Vorteile

Eine Ecke für alles Zubehör Was die Kompakt-Ecke Ihnen erspart

  • Kein Bohren in der Deckplatte

    Geländer, Deko und Technik werden an der Ecke verschraubt. Die Platte bleibt heil, auch nach vielen Aufbauten.

  • Geländer bis 2 kN

    Die Ecke nimmt Geländer für Anpralllasten bis 2 kN auf, wie Tribünen und hohe Bühnen sie brauchen.

  • Rückenschonende Montage

    Aluminiumgeländer sind bis zu 60 % leichter als herkömmliche Stahlgeländer und werden von oben oder seitlich angeschraubt.

  • Mehr Stabilität im Rahmen

    Die Ecke aus Vollmaterial ohne Gehrungsschnitt stützt das Profil und erlaubt hohe Lastannahmen.

  • Mischt sich mit Standard

    Rahmen und Nut entsprechen Standard und Standard Plus. Vorhandene Podeste bleiben im Einsatz.

  • Eine Schnittstelle im ganzen System

    Dieselbe Kompakt-Ecke sitzt auch an Servo Stage 1500 und SoloDrive One. Zubehör wird überall gleich befestigt.

So funktioniert es

Normschraube statt Sonderteil Was an der Kompakt-Ecke befestigt wird

An jeder der vier Ecken sitzen Gewinde oben und seitlich. Befestigt wird mit handelsüblichen Schrauben M8 oder M10.

  • Geländer von oben oder seitlich

    Tribünen- und Bühnengeländer werden mit Fußplatten auf oder an der Ecke verschraubt. Offene Seiten ohne Publikum bekommen eine Umwehrung.

  • Traversen und Technik von oben

    Traversenfüße, Lautsprecherstative und Kulissen stehen fest verschraubt auf der Bühnenfläche.

  • Verkleidung von außen

    Blenden und Verkleidungen werden seitlich an der Ecke angeschraubt.

  • Sitze und Bänke auf Tribünen

    Auch Sitze und Bänke lassen sich an der Ecke befestigen, etwa bei Großtribünen.

Technische Daten

Kompakt (Serie 3300) Alle Daten laut Datenblatt

Auf einen Blick

Traglast
750 kg/m²
Podestgrößen
2 × 1 m · 50 × 50 – 200 × 100 cm
Normen & Prüfung
TÜV-GS
Lagerung
Lagerhöhe ca. 9,5 cm

Maße und Belastung

Standardmaß
2 × 1 m; Sondermaße von 50 × 50 bis 200 × 100 cm, Sonderformen möglich
Rahmenhöhe
90 mm (Profil Standard) oder 93 mm (Profil Standard Plus)
Nutzlast
750 kg/m² ruhend, Sicherheitsfaktor 1,7
Aufbauhöhe ohne Diagonalen
bis 1,2 m (ab 100 cm mit Beinklammern)
Eigengewicht
ca. 19 kg ohne Deckplatte
Lagerhöhe
ca. 9,5 cm

Ausführung

Ecke
Kompakt-Ecke aus Vollmaterial, ohne Gehrungsschnitt, Gewinde M8/M10 oben und seitlich
Beinaufnahme
45–55 mm, optional 40–60 mm
Nutenkanal
einzeln, innen
Geländeraufnahme
für Geländer bis 2 kN Anpralllast
Deckplatte
innen 22/25 mm Buchenholz-Tischlerplatte; außen 22/24 mm Siebdruck; Sonderbeläge
Prüfung
TÜV-GS-geprüft, Statik optional

Punktlasten, etwa unter Traversenstützen, werden statisch separat ermittelt.

Im Detail

Rahmen und Kompakt-Ecke Profil, Befestigungspunkte, Beläge

Ausstattungsmerkmale

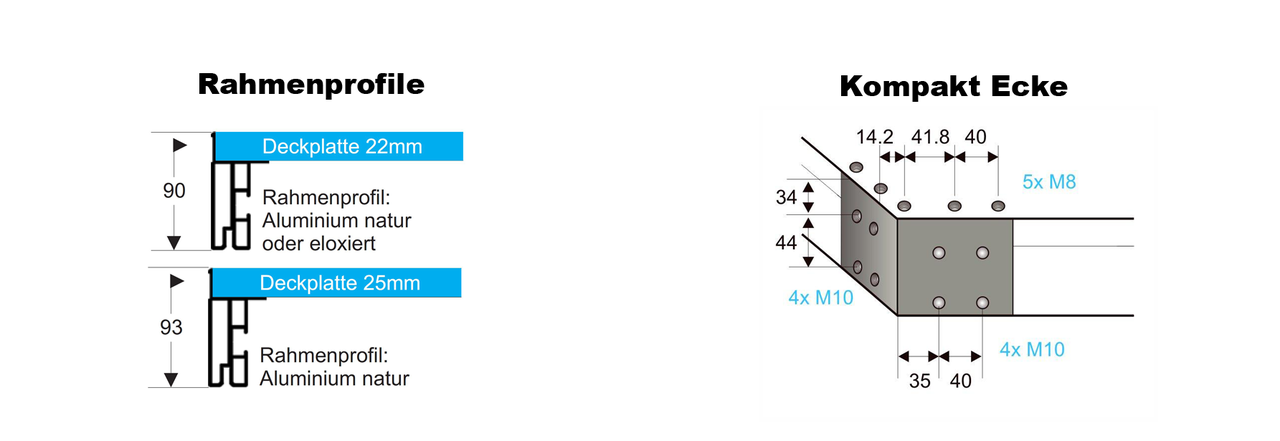

Anbringsmöglichkeiten an Kompakt

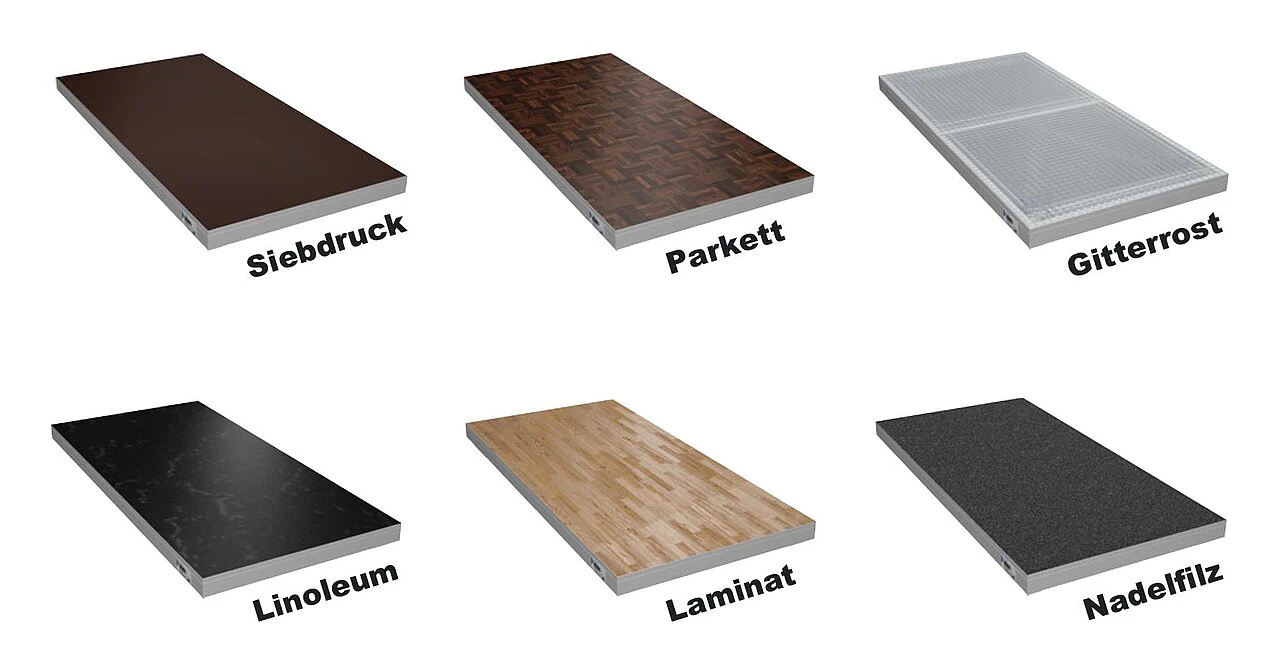

Sonderbeläge

Aufbau

Aufbau wie beim Standard In vier Schritten nach Anleitung

Geländer werden danach mit Fußplatten auf oder an der Kompakt-Ecke verschraubt.

  1. Beine setzen

    Bein in die Beinbefestigungsecke schieben, Handrad handfest anziehen (rund 24 Nm). Vorher prüfen, dass das Andrucksegment weit genug geöffnet ist.

  2. Podeste verbinden

    Reihe für Reihe anstellen. Jedes neue Podest mit zwei Klammern an der Längsseite und zwei an der kurzen Seite sichern.

  3. Ab 100 cm aussteifen

    Über 100 cm Höhe und bei Tribünen die Beine in etwa einem Drittel der Höhe mit 2- oder 4-fach-Beinklammern verbinden. Über 150 cm gilt die Ausführungsstatik.

  4. Absichern, prüfen, lagern

    Ab 20 cm Höhe Geländer nach der geltenden Vorschrift montieren. Nach jedem Einsatz alle Teile prüfen und mit der Deckplatte nach unten stapeln.

Referenzen

Im Einsatz Großtribünen, Kamerapodeste, Bühnen im Wasser

Kompakt trägt Großtribünen mit Geländer, Traversen von oben und sogar eine FOH-Bühne auf Gitterrost über dem Wasser.

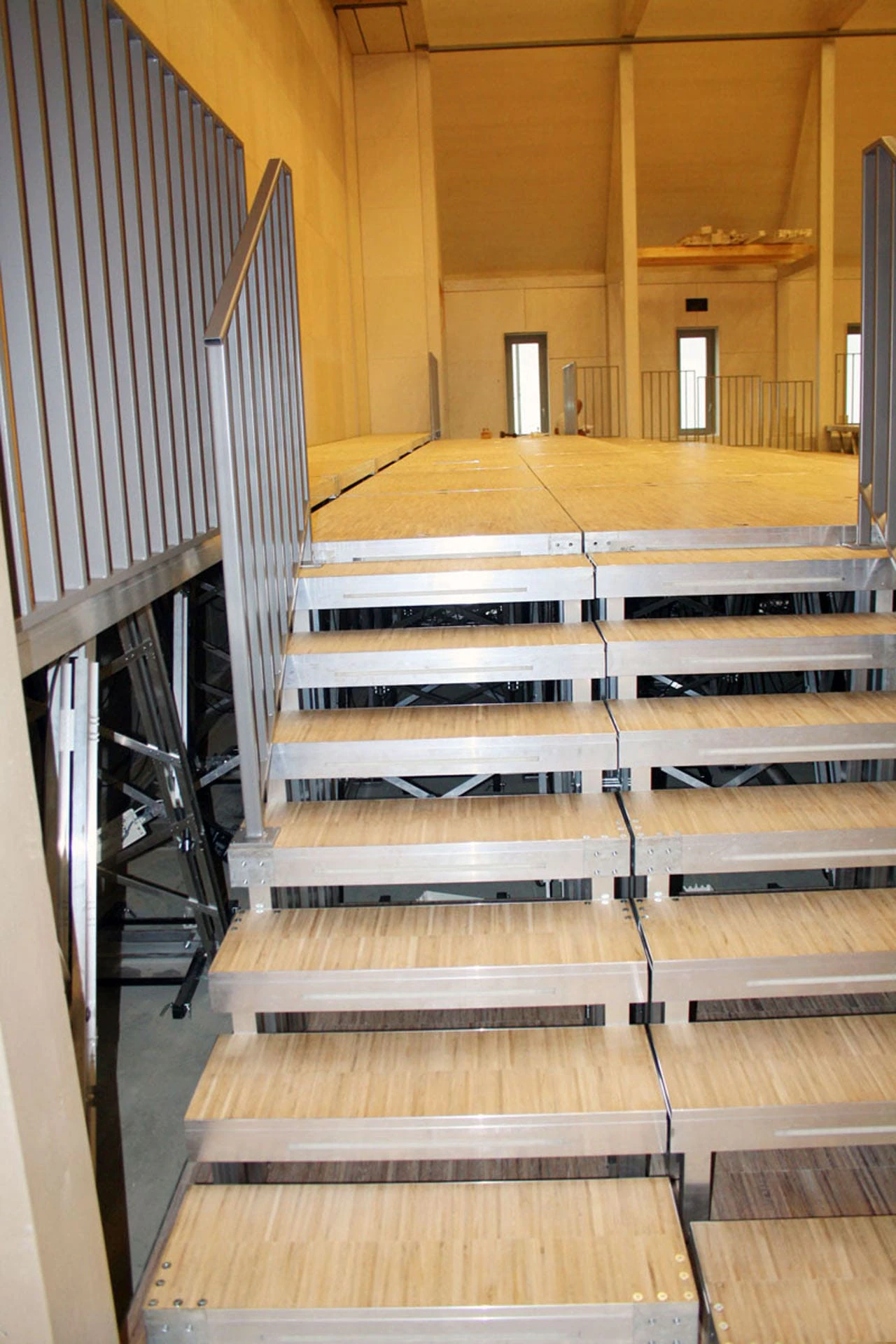

Alutreppe aus Kompakt Podesten
Kompakt Podeste mit Geländern
Kompakt Podeste mit Geländern
Kompakt Podeste mit Geländern
Kompakt Podeste als Tribüne mit Geländern
Kompakt Podeste mit Geländern
Kompakt Podeste als Tribüne mit Geländern
Kompakt Podeste als Tribüne mit Geländern

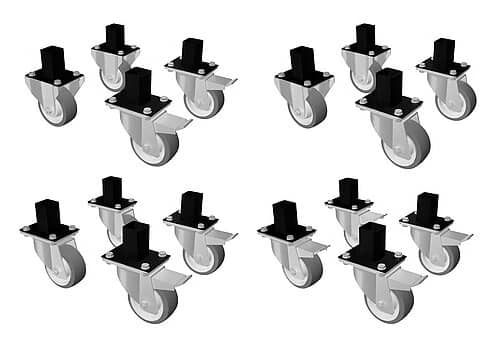

Zubehör

Passendes Zubehör Für die Kompakt-Ecke gebaut

  • Traversen

    Profile: 2-, 3- und 4-Punkt

    Traversenkonstruktion von oben verschraubt

  • Sitzbänke

    Holz: Multiplex Buche, Hartholz

    an Kompakt-Podeste geschraubt

Weitere passende Seiten

Downloads

Datenblatt, Prospekt, Anleitung Inklusive Geländerbefestigung

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Fragen zum Steckbeinpodest Kompakt

Kann ich Kompakt mit unseren Standardpodesten mischen?

Ja. Kompakt ist zu 100 % kompatibel zur Serie Standard und Standard Plus. Sie können gezielt dort Kompakt-Podeste einsetzen, wo Geländer oder Technik montiert werden.

Welche Geländer passen an die Kompakt-Ecke?

Unter anderem Tribünengeländer Alu 110 cm, Tribünengeländer II Alu 110 cm und das Bügelgeländer Stahl 110 cm. Die Artikelnummern mit und ohne Kompakt-System stehen in der Übersicht Geländerbefestigung.

Welche Schrauben brauche ich?

Normschrauben M8 oder M10. Sonderteile oder Bohrungen in der Deckplatte sind nicht nötig.

Wo wird Kompakt typischerweise eingesetzt?

Bei Großtribünen, Vermietbühnen und überall, wo Geländer, Verkleidung, Traversen oder Kameras auf der Bühne befestigt werden.

Tribüne mit Geländer geplant? Wir stellen Kompakt und Geländer zusammen

Nennen Sie uns Fläche, Reihen, Höhen und Nutzung. Wir planen Podeste, Geländer nach der geltenden Vorschrift und die Statik.

Projekt anfragenGeländer ansehen
