Beinklammern

Beinklammer 50 mm Passt auf alle 50-mm-Beine

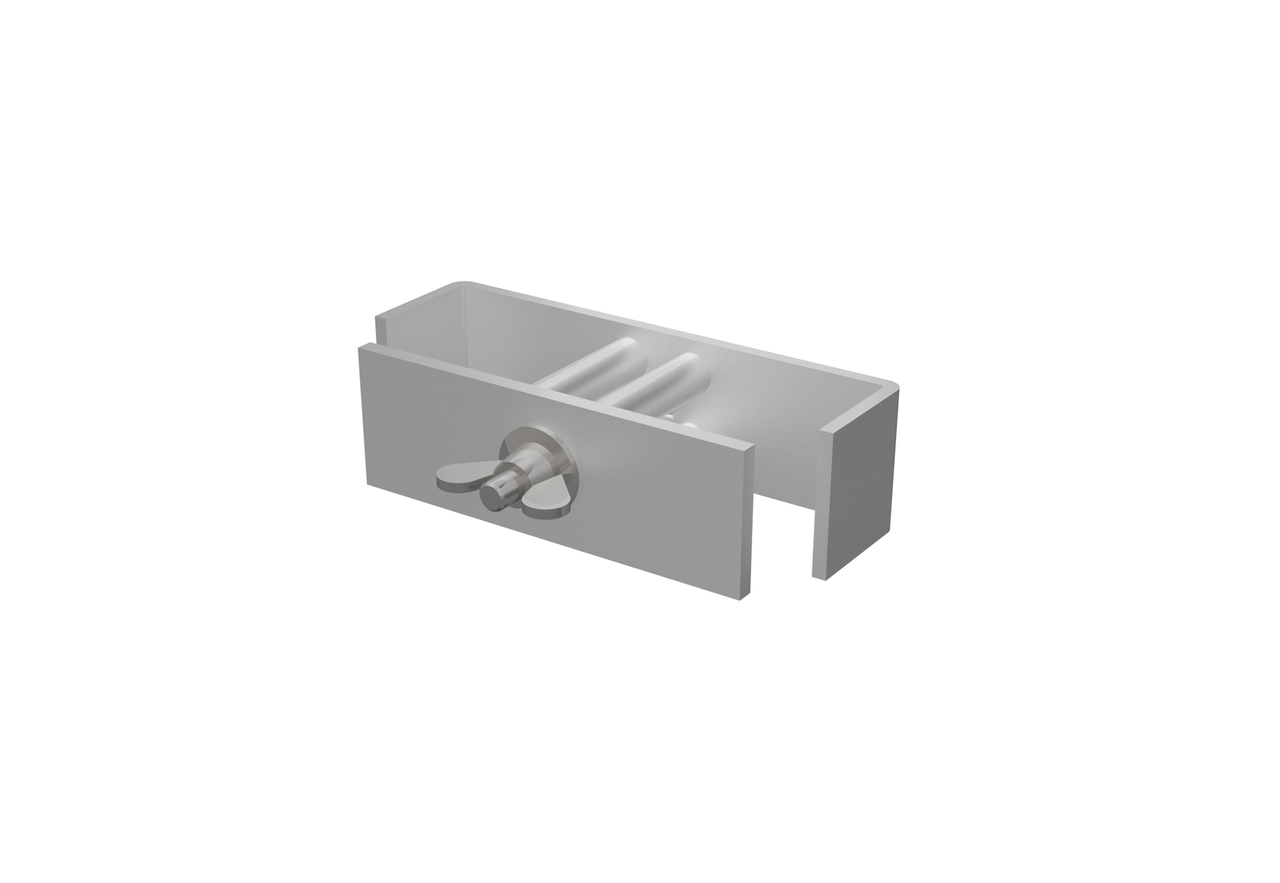

Beinklammer 2-fach
Rahmen/Bein (Typ B)

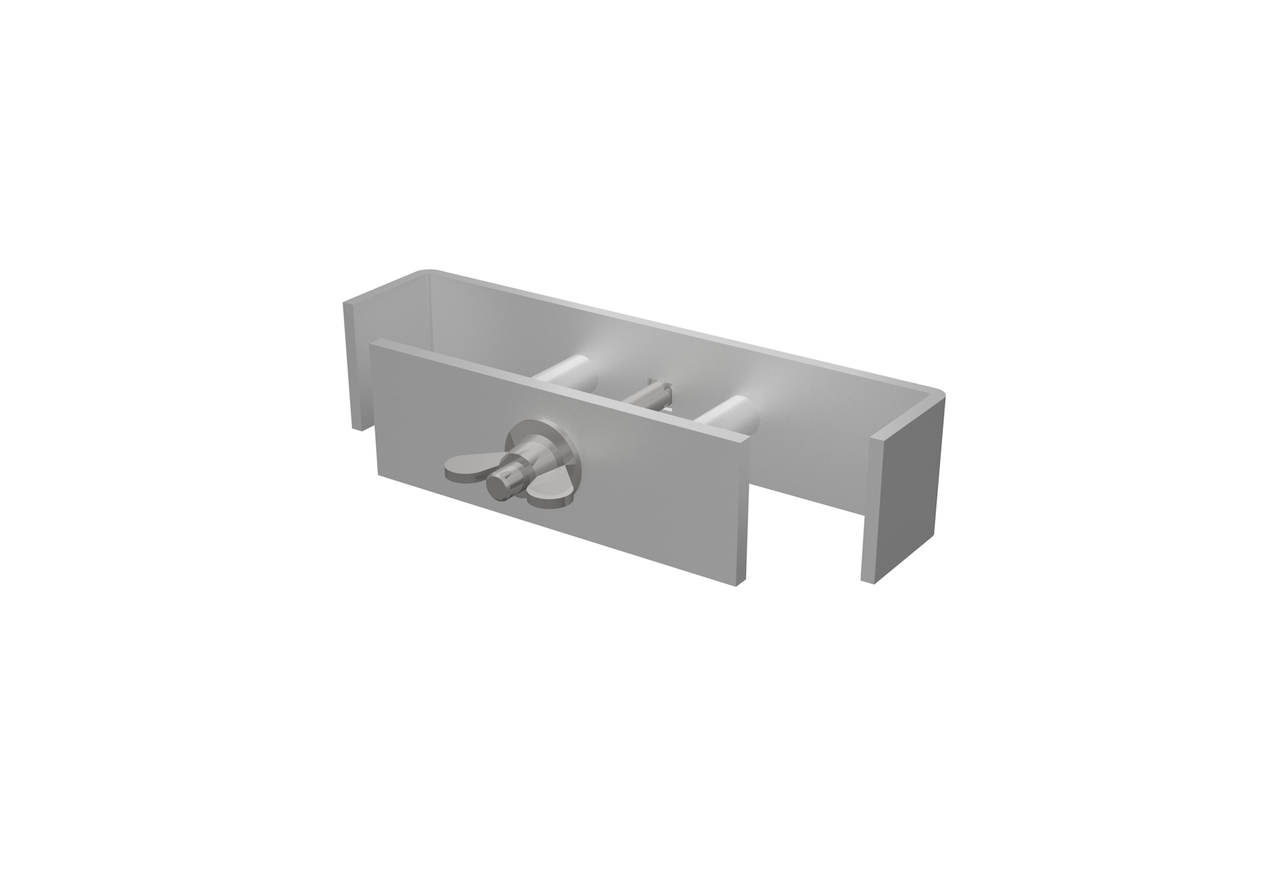

Beinklammer 2-fach
Rahmen/Rahmen (Typ A)

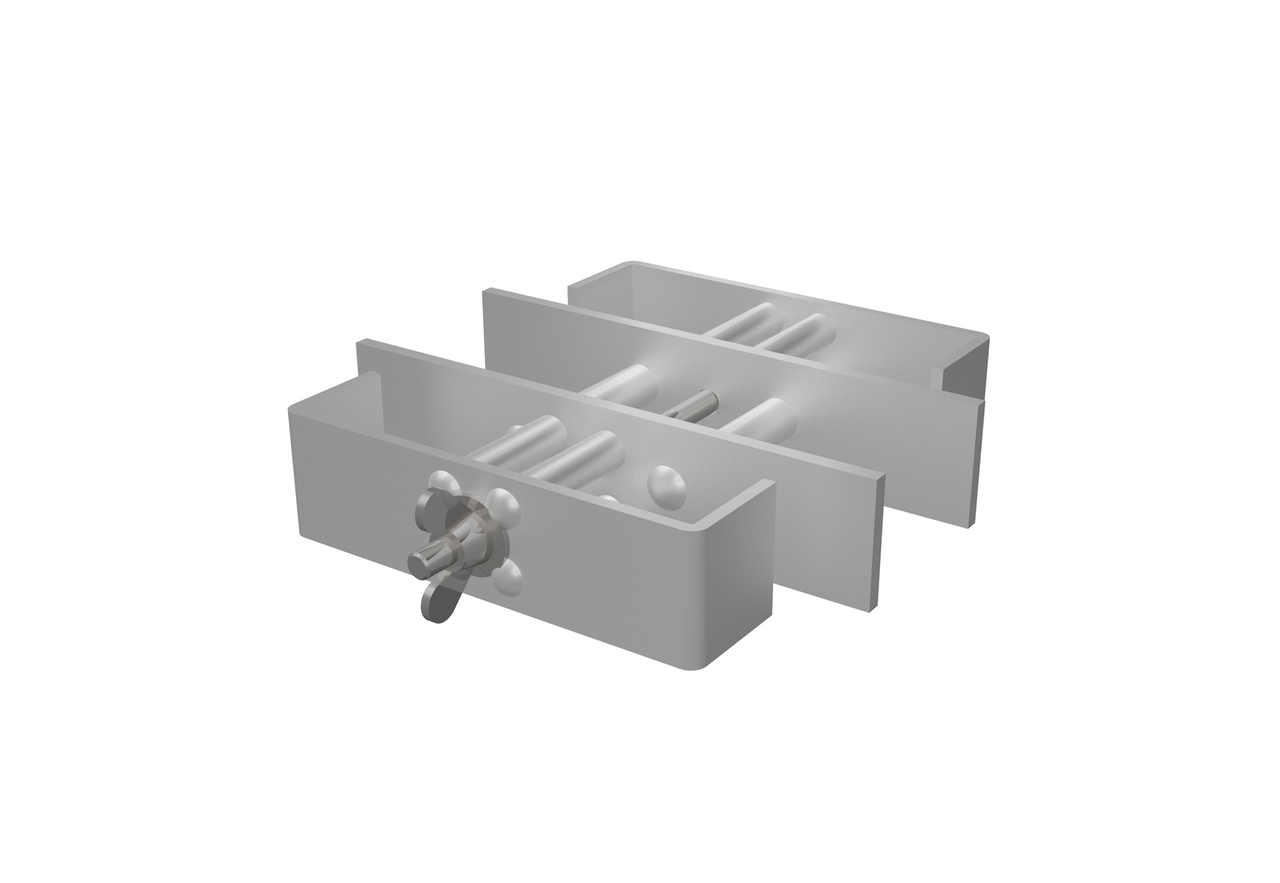

Beinklammer 4-fach
Rahmen/Bein (Typ B)

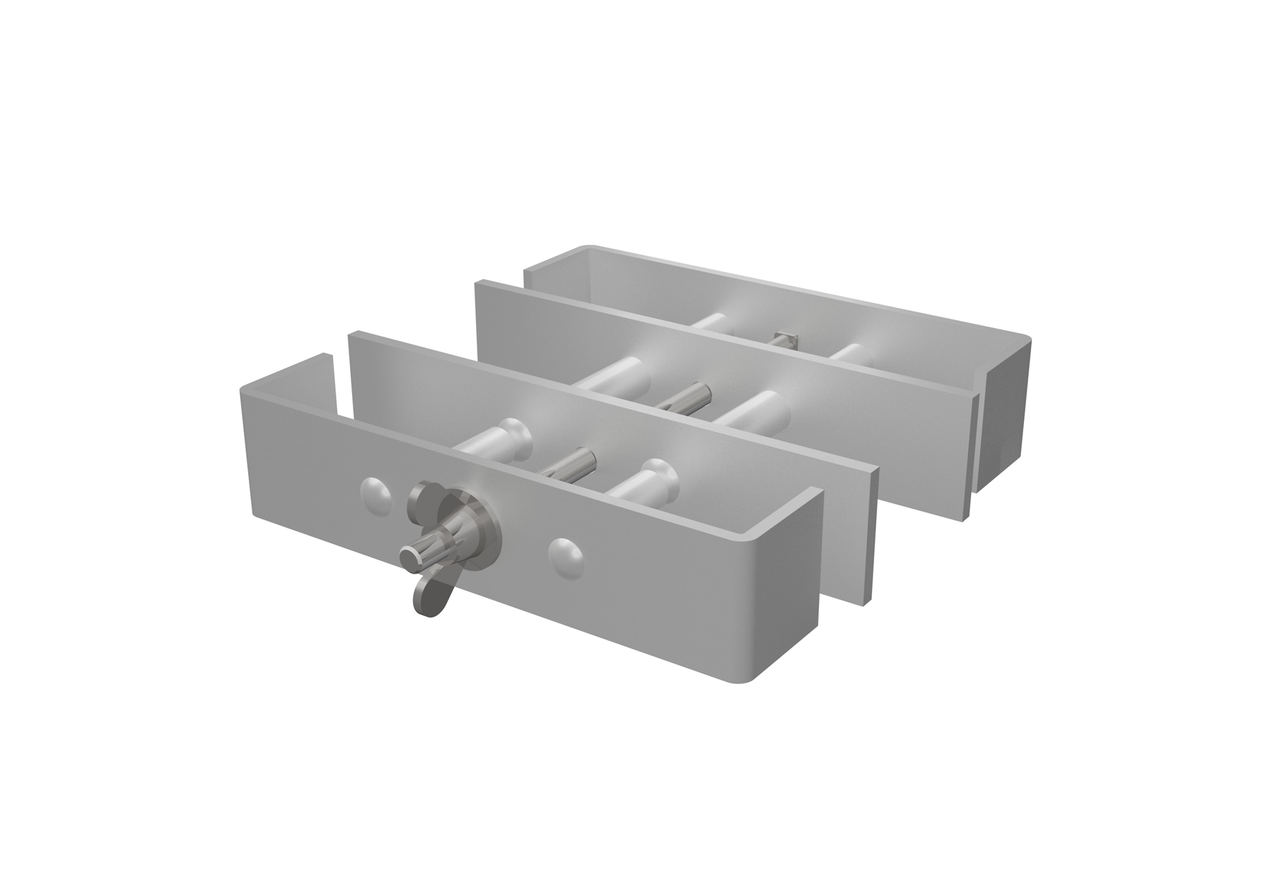

Beinklammer 4-fach
Rahmen/Rahmen (Typ A)

Schematische
Typenübersicht

Beinklammer 2-fach Rahmen/Rahmen (Typ A)

Beinklammer 4-fach Rahmen/Rahmen (Typ A)

Die Beinklammer für 50-mm-Beinprofile verbindet Steckbeine 50 mm und die Unterteile der Teleskopbeine 55/50 und 60/50 mm. Zwei Hälften, eine Flügelmutter – ohne zusätzliches Werkzeug.

Beinprofil50 mm
TypenA Rahmen/Rahmen, B Rahmen/Bein
Ausführung2-fach oder 4-fach
MontageFlügelmutter, ohne Werkzeug

Angebot anfordern

Produktfinder starten Typenauswahlhilfe (PDF)

Vorteile

Für hohe Aufbauten Stabilität, wo die Beine lang werden

Werkzeuglos montiert
Die beiden Hälften werden per Flügelmutter verschraubt – ganz ohne zusätzliches Werkzeug.
Mehr Stabilität
Für hohe Beine, starke Belastung und extreme Standorte: Die Klammer verbindet die Beine zu einem steifen Verband.
2-fach oder 4-fach
2-fach verbindet zwei Beine, 4-fach vier Beine – als Typ A (Rahmen/Rahmen) oder Typ B (Rahmen/Bein).

Daten

Technische Daten Beinklammer 50 mm auf einen Blick

Beinprofil: 50 mm
Passend für: Steckbeine 50 mm und Unterteil der Teleskopbeine 55/50 und 60/50 mm
Ausführungen: 2-fach (2 Beine), 4-fach (4 Beine)
Typen: Typ A Rahmen/Rahmen, Typ B Rahmen/Bein; weitere Typen siehe Typenauswahlhilfe
Verschraubung: Flügelmutter, ohne zusätzliches Werkzeug
Anzugsmoment: 24 Nm
Einsatz: ab 100 cm Aufbauhöhe und bei Stufenaufbauten, in ca. ⅓ der Gesamthöhe; über 150 cm gilt die Ausführungsstatik
