Steckbeinpodeste
Flächenlast: 750 kg/m²
Beinklammern
Beinklammer 55 mm Für Teleskop-Oberteile 55 mm

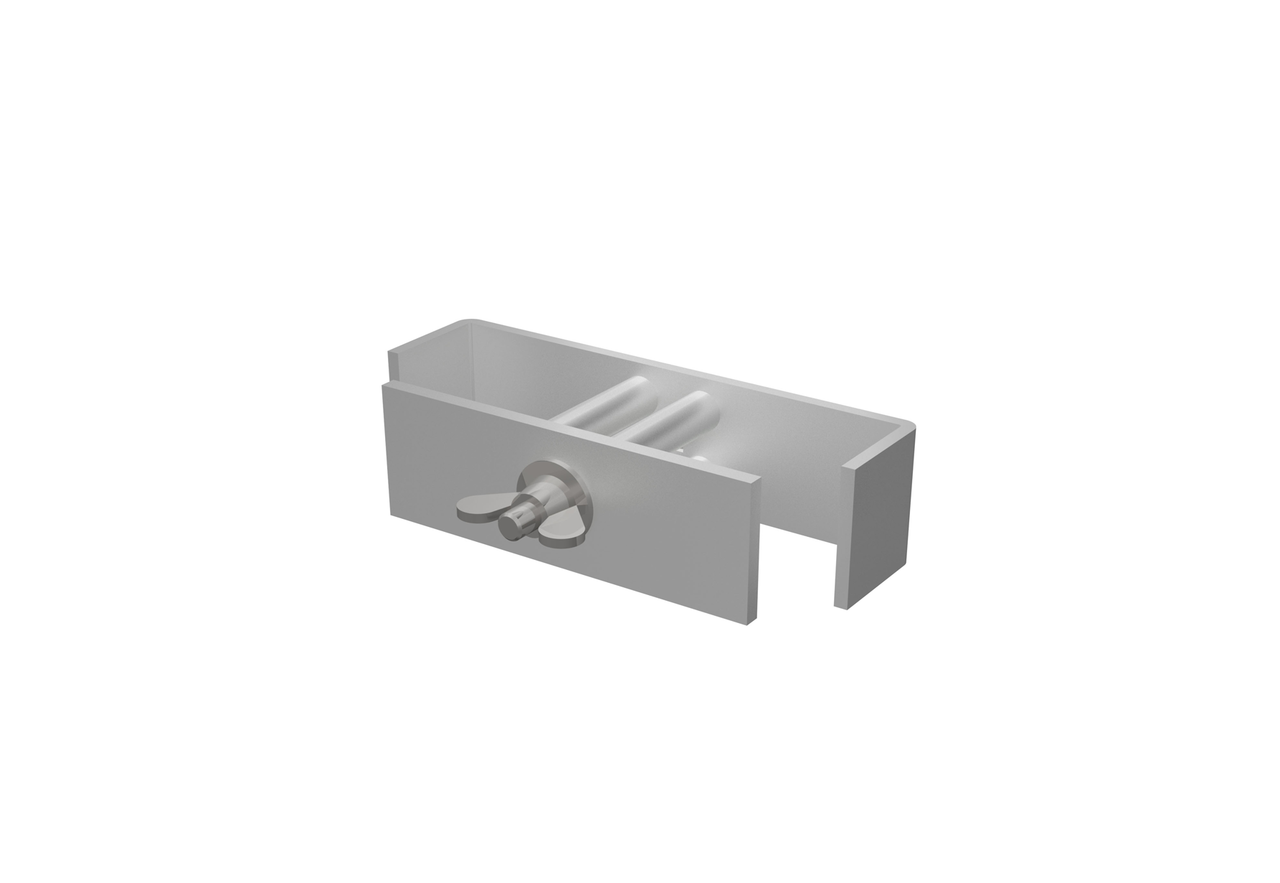

Beinklammer 2-fach
Rahmen/Bein (Typ B)

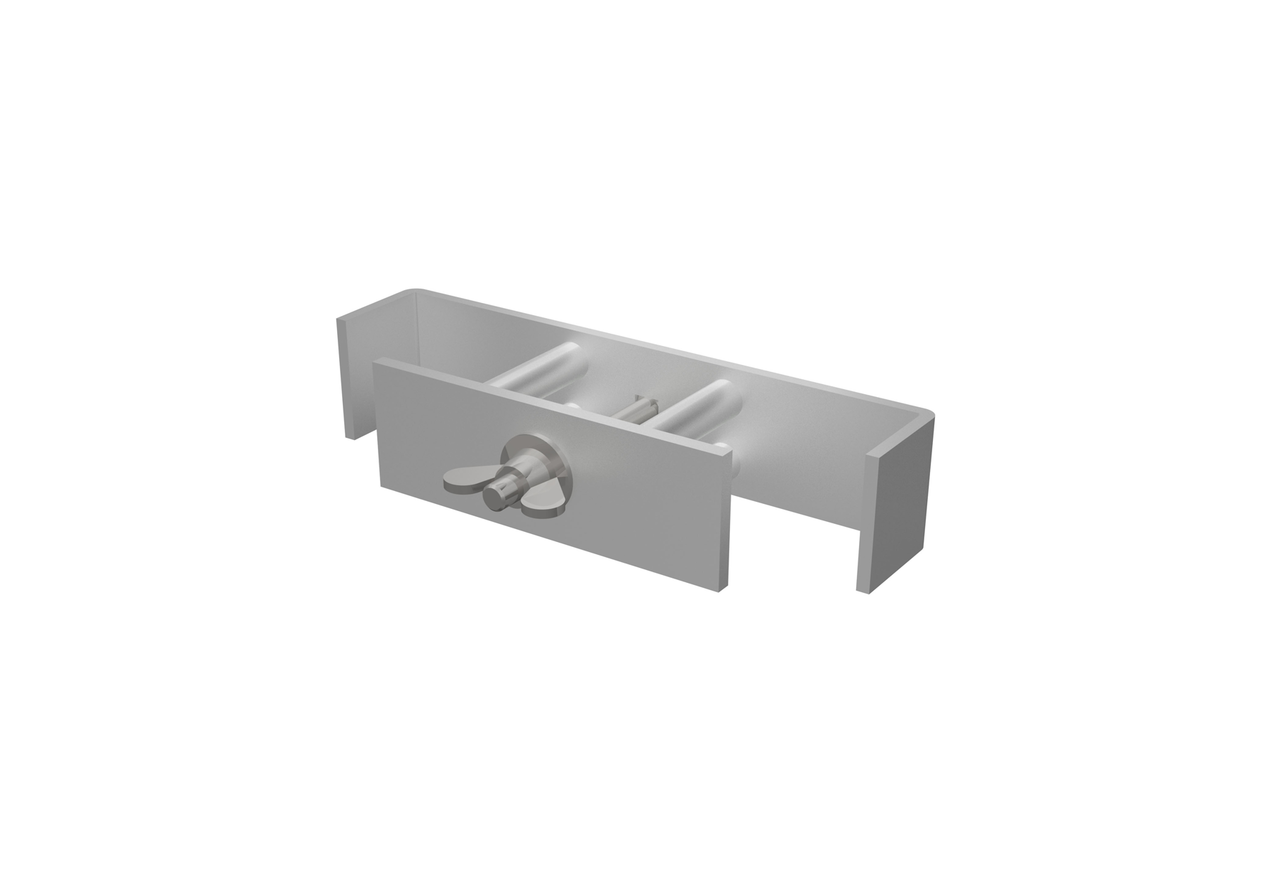

Beinklammer 2-fach
Rahmen/Rahmen (Typ A)

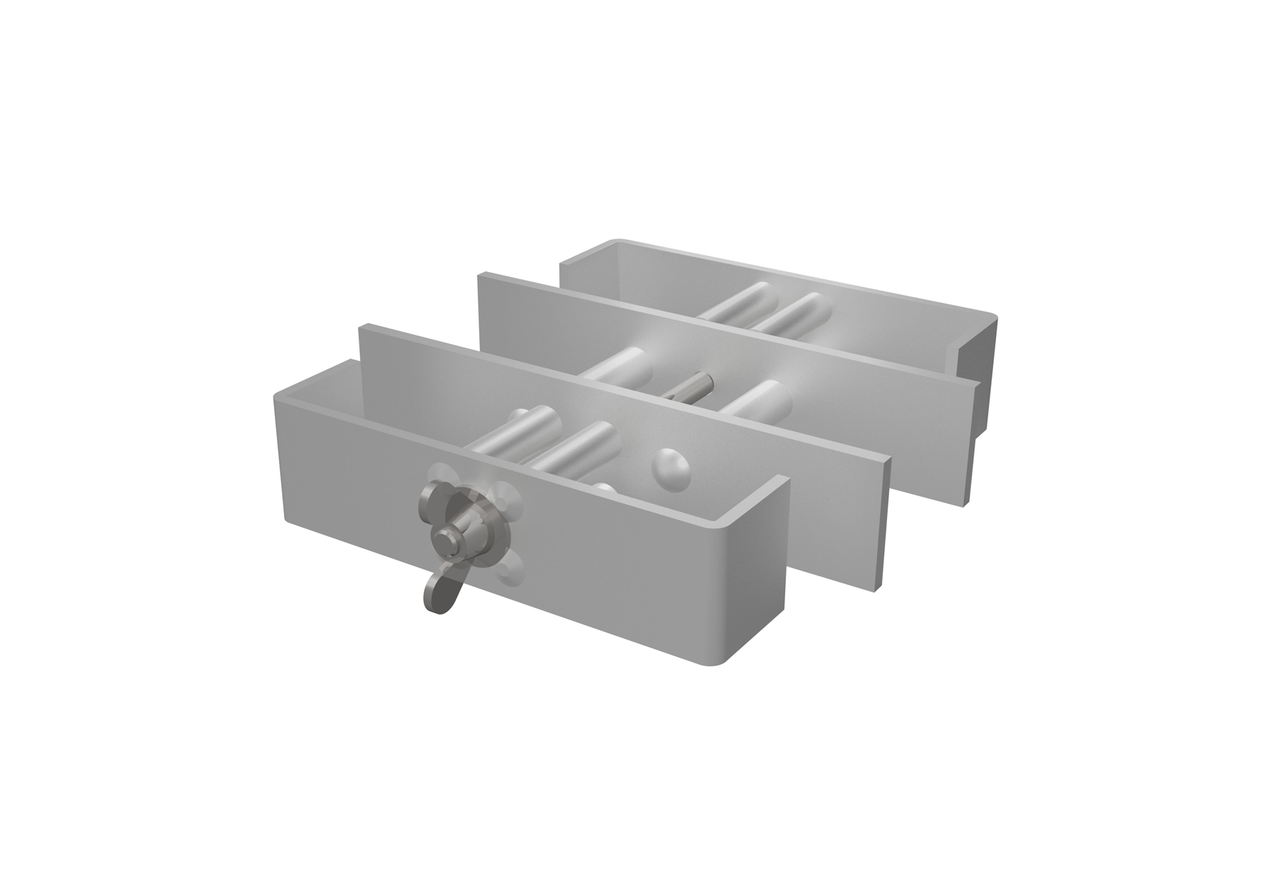

Beinklammer 4-fach
Rahmen/Bein (Typ B)

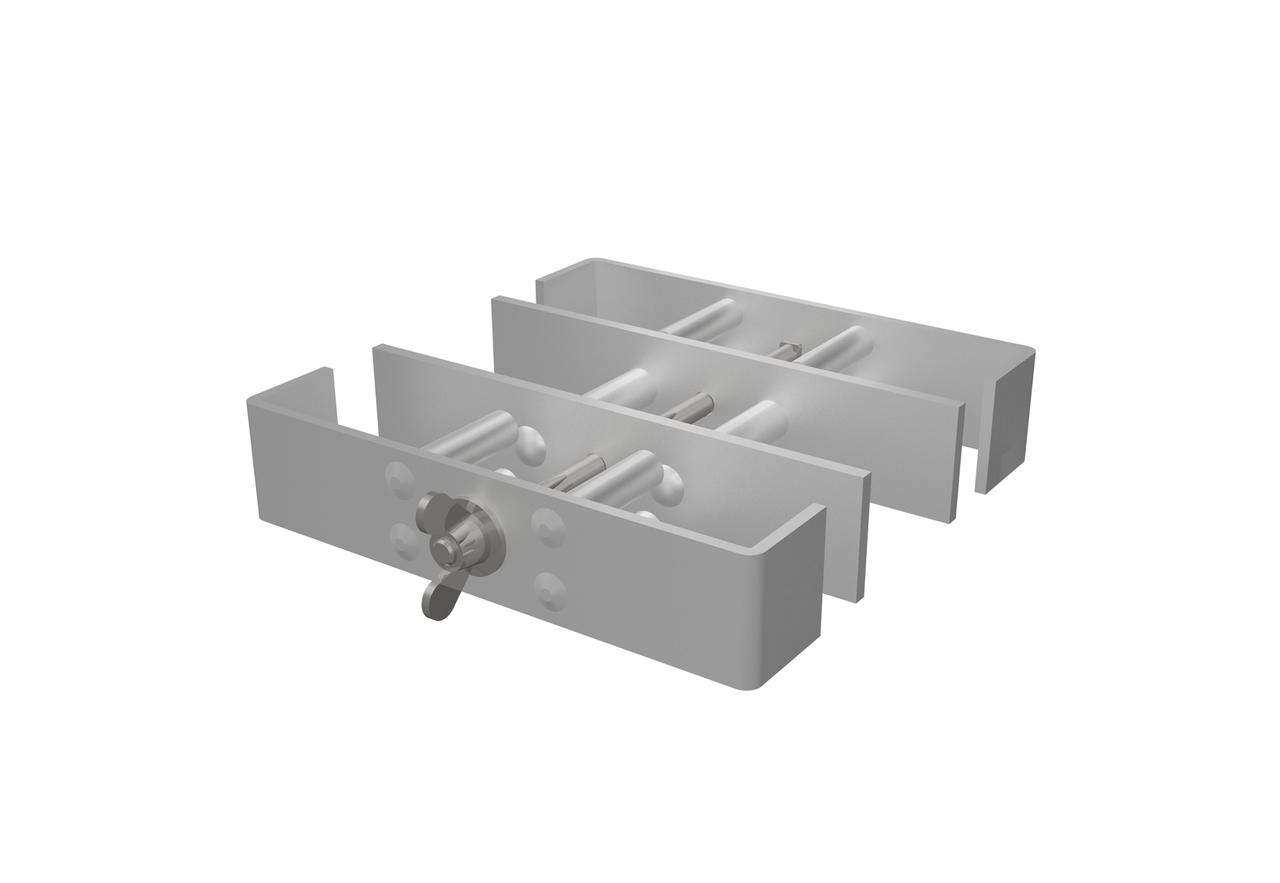

Beinklammer 4-fach
Rahmen/Rahmen (Typ A)

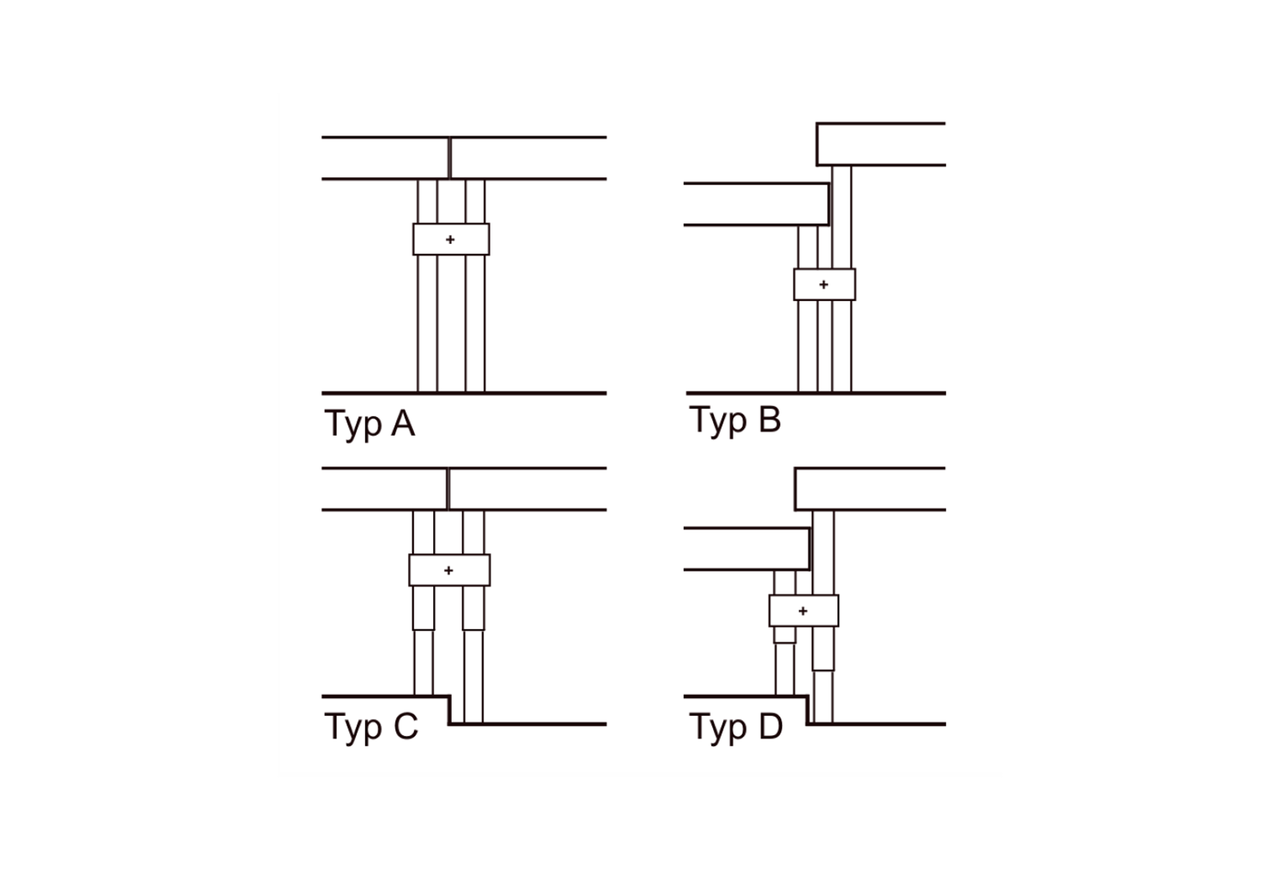

Schematische
Typenübersicht
Die Beinklammer für 55-mm-Beinprofile verbindet die Oberteile der Teleskopbeine 55/50 mm. Für das 50-mm-Unterteil gibt es die Beinklammer 50 mm. Zwei Hälften, eine Flügelmutter – ohne zusätzliches Werkzeug.
- Beinprofil55 mm
- TypenA Rahmen/Rahmen, B Rahmen/Bein
- Ausführung2-fach oder 4-fach
- MontageFlügelmutter, ohne Werkzeug
Vorteile
Für hohe Aufbauten Stabilität, wo die Beine lang werden
Werkzeuglos montiert
Die beiden Hälften werden per Flügelmutter verschraubt – ganz ohne zusätzliches Werkzeug.
Mehr Stabilität
Für hohe Beine, starke Belastung und extreme Standorte: Die Klammer verbindet die Beine zu einem steifen Verband.
2-fach oder 4-fach
2-fach verbindet zwei Beine, 4-fach vier Beine – als Typ A (Rahmen/Rahmen) oder Typ B (Rahmen/Bein).
Daten
Technische Daten Beinklammer 55 mm auf einen Blick
- Beinprofil
- 55 mm
- Passend für
- Oberteil der Teleskopbeine 55/50 mm
- Ausführungen
- 2-fach (2 Beine), 4-fach (4 Beine)
- Typen
- Typ A Rahmen/Rahmen, Typ B Rahmen/Bein; weitere Typen siehe Typenauswahlhilfe
- Verschraubung
- Flügelmutter, ohne zusätzliches Werkzeug
- Anzugsmoment
- 24 Nm
- Einsatz
- ab 100 cm Aufbauhöhe und bei Stufenaufbauten, in ca. ⅓ der Gesamthöhe; über 150 cm gilt die Ausführungsstatik
Kompatibel
Passt zu Diese Systeme ergänzt Beinklammer 55 mm
Für diese Systeme ist das Zubehör ausgelegt. Hinweise zur Passform stehen direkt am Eintrag.
Passt zu2
Zargensysteme
Rahmen: bis 6 × 1 m
Beine & Füße1
Vergleich
Alternativen Ähnliches Zubehör im Vergleich
Die Eckdaten nebeneinander – damit Sie die passende Ausführung wählen.
Beinklammer 55 mm
Diese Seite- Beinprofil
- 55 mm
- Typen
- A Rahmen/Rahmen, B Rahmen/Bein
- Ausführung
- 2-fach oder 4-fach
- Beinprofil
- 50 mm
- Typen
- A Rahmen/Rahmen, B Rahmen/Bein
- Ausführung
- 2-fach oder 4-fach
- Beinprofil
- 60 mm
- Typen
- A Rahmen/Rahmen, B Rahmen/Bein
- Ausführung
- 2-fach oder 4-fach
Passt dazu Die Beine für diese Klammer
Downloads Typenauswahl und Montageanleitung
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Unsicher beim Typ? Wir wählen ihn mit Ihnen aus
Nennen Sie uns Aufbauhöhe, Anlagenform und Anzahl der Beine. Wir empfehlen Typ und Stückzahl und erstellen ein Angebot.
