Beinklammern Mehr Halt für hohe Bühnen und Tribünen
Beinklammern verbinden die Beine benachbarter Podeste miteinander. Ab 100 cm Aufbauhöhe und bei Tribünen schreibt die Montageanleitung sie vor: in etwa einem Drittel der Höhe gesetzt, per Flügelmutter verschraubt – ohne zusätzliches Werkzeug.
- Für Beinprofile 50, 55 und 60 mm
- 2-fach und 4-fach
- Typen für gleiche Höhe und Höhensprung
- Werkzeuglos per Flügelmutter
Montage
Montage So setzen Sie Beinklammern richtig
Höhe prüfen
Über 100 cm Aufbauhöhe und bei Stufenaufbauten wie Tribünen sind Beinklammern vorgesehen. Über 150 cm gilt die Ausführungsstatik.
Klammer wählen
2-fach verbindet zwei Beine, 4-fach vier Beine. Die Größe richtet sich nach dem Beinprofil: 50, 55 oder 60 mm.
Im Drittel setzen
Die Klammer verbindet die Beine in etwa einem Drittel der Gesamthöhe.
Anziehen und prüfen
Beide Hälften per Flügelmutter verschrauben, mit 24 Nm anziehen. Den festen Sitz regelmäßig kontrollieren.
Vergleich

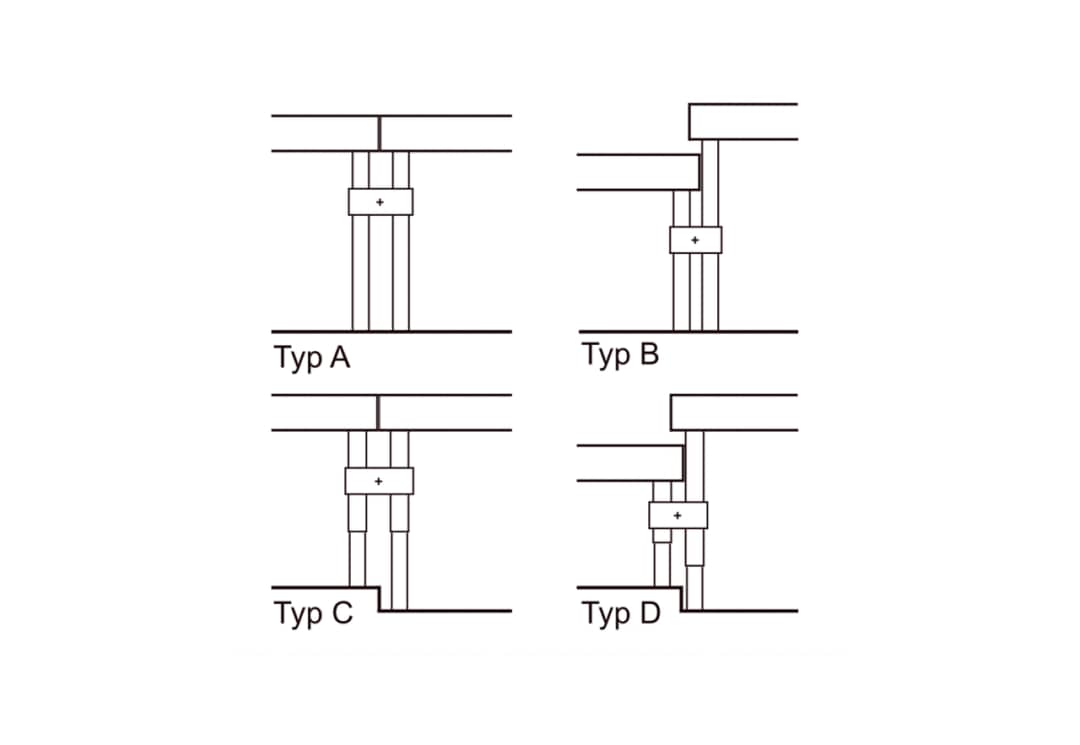

Welcher Typ? Beinklammern nach Aufbausituation
| Typ | Verbindet | Aufbausituation |
|---|---|---|
| Typ A | Rahmen mit Rahmen | Podeste auf gleicher Höhe |
| Typ B | Rahmen mit Bein | Höhensprung, z. B. Tribünenstufe |
| Typ C/D | mit Teleskopbeinen | Bodenversatz ausgleichen |
Alle Typen gibt es 2-fach (2 Beine) und 4-fach (4 Beine). Die Typenauswahlhilfe zeigt jede Variante als Skizze; die Ersatzteilzeichnung nennt für 60-mm-Beine zusätzlich die Typen E und F.
Noch unsicher, was passt? Vergleichen Sie alle Modelle mit Filtern im Katalog – oder lassen Sie sich vom Produktfinder ein passendes System vorschlagen.
Produkte
Nach Beinprofil Beinklammern für 50, 55 und 60 mm
Beinklammer 50 mmBeinklammer für 50-mm-Beinprofile: Rahmen/Rahmen (Typ A) oder Rahmen/Bein (Typ B), 2- oder 4-fach, ohne Werkzeug verschraubt.
Beinklammer 55 mmBeinklammer für 55-mm-Beinprofile: Rahmen/Rahmen (Typ A) oder Rahmen/Bein (Typ B), 2- oder 4-fach, ohne Werkzeug verschraubt.
Beinklammer 60 mmBeinklammer für 60-mm-Beinprofile: Rahmen/Rahmen (Typ A) oder Rahmen/Bein (Typ B), 2- oder 4-fach, ohne Werkzeug verschraubt.
Fragen
Ab wann, welche Größe? Antworten zu Beinklammern
Ab welcher Höhe brauche ich Beinklammern?
Laut Montageanleitung ab 100 cm Aufbauhöhe und bei Stufenaufbauten wie Tribünen. An extremen Standorten, bei starker Belastung oder mit hohen Beinen sorgen sie auch darunter für zusätzliche Stabilität. Über 150 cm gilt die Ausführungsstatik.
Welche Größe passt zu meinen Beinen?
Beinklammer 50 mm: Steckbeine 50 mm und Unterteil der Teleskopbeine 55/50 und 60/50 mm. Beinklammer 55 mm: Oberteil der Teleskopbeine 55/50 mm. Beinklammer 60 mm: Steckbeine 60 mm und Oberteil der Teleskopbeine 60/50 mm.
Brauche ich Werkzeug?
Für die Montage nicht: Die beiden Hälften werden per Flügelmutter von Hand verschraubt. Die Montageanleitung nennt dafür ein Anzugsmoment von 24 Nm.
Downloads
Zum Nachschlagen Typenauswahl, Montage und Ersatzteile
Wie hoch wird Ihr Aufbau? Wir nennen Ihnen Typ und Anzahl
Nennen Sie uns Beinprofil, Aufbauhöhe und die Form der Anlage – Bühne oder Tribüne. Wir empfehlen Typ und Anzahl der Beinklammern und erstellen ein Angebot.
