Steckbeinpodeste
Flächenlast: 750 kg/m²
Beinklammern
Beinklammer 60 mm Passt auf alle 60-mm-Beine

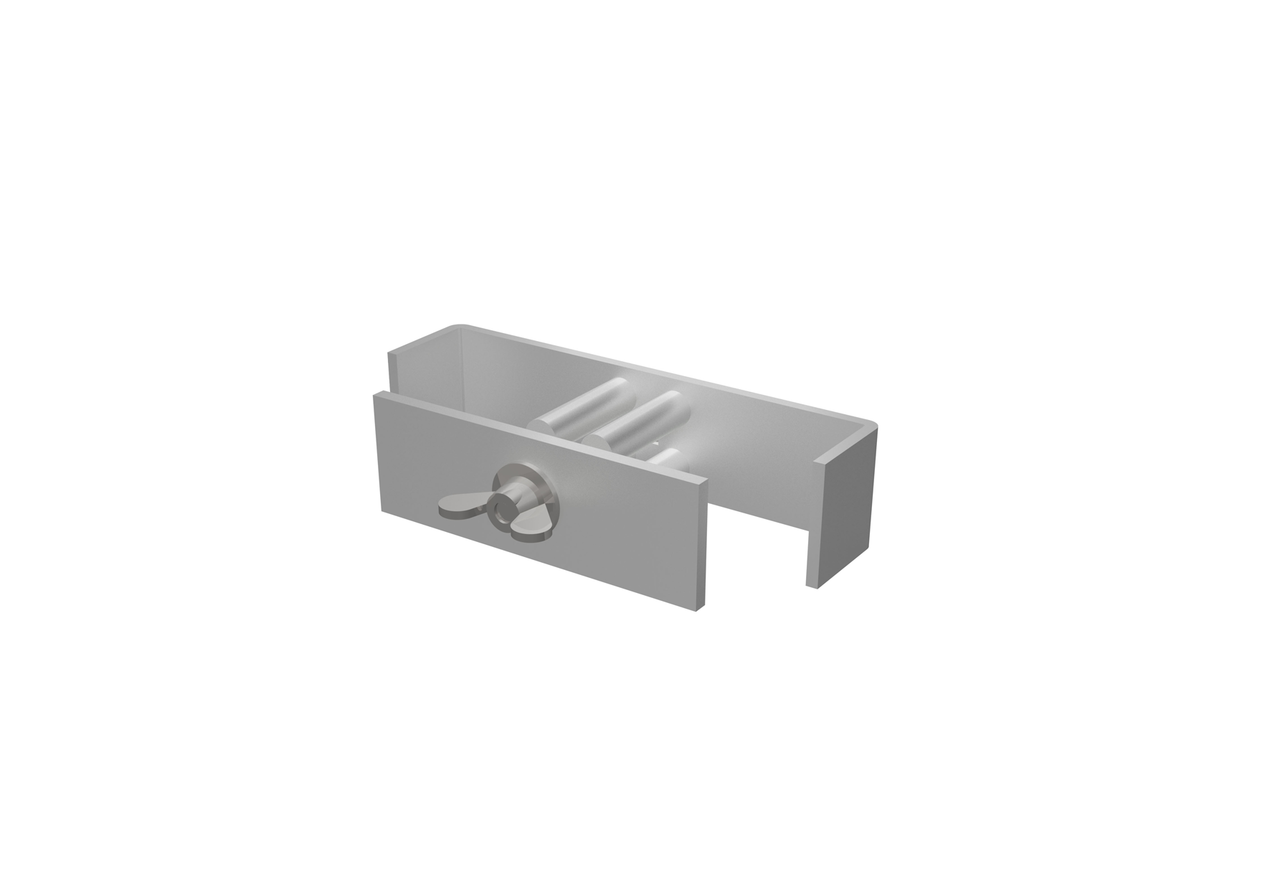

Beinklammer 2-fach
Rahmen/Bein (Typ B)

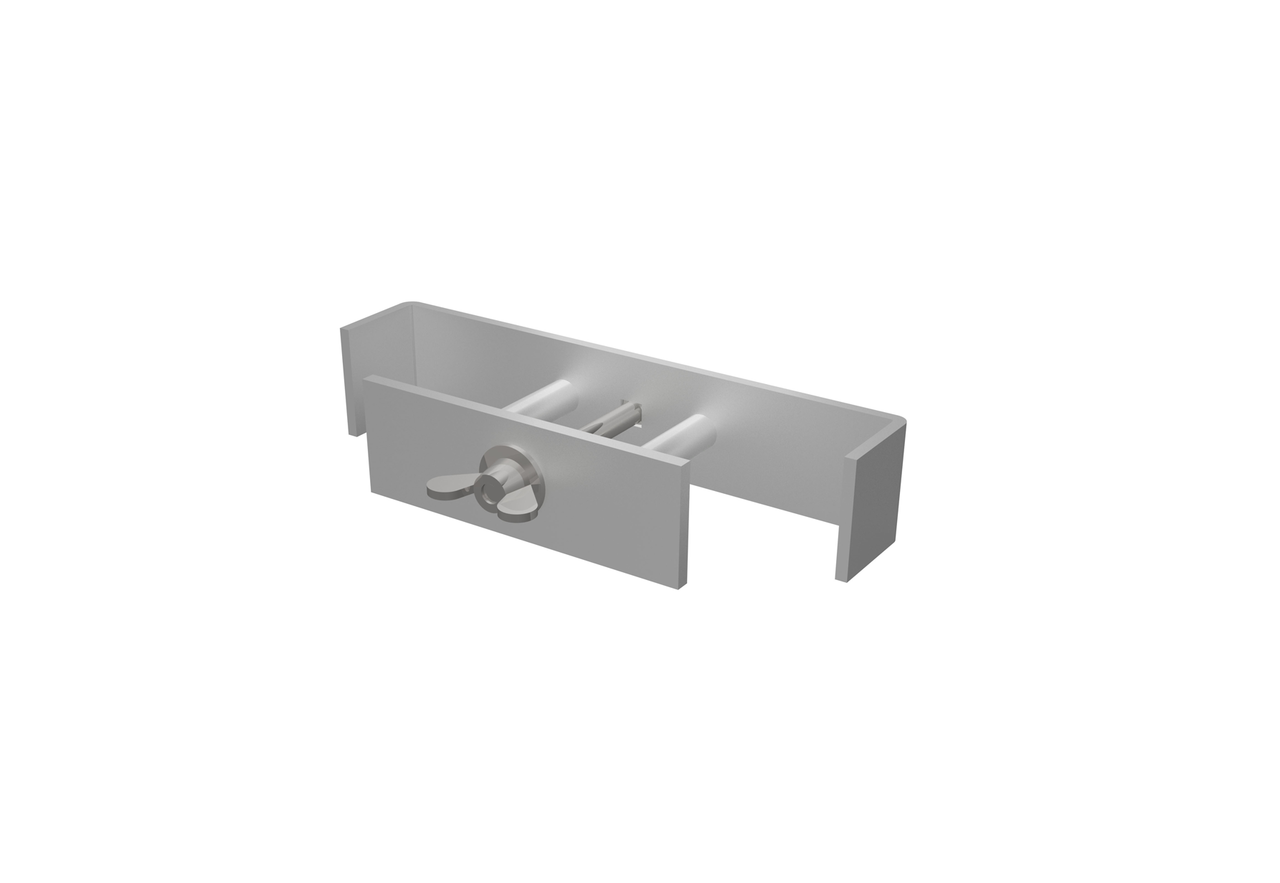

Beinklammer 2-fach
Rahmen/Rahmen (Typ A)

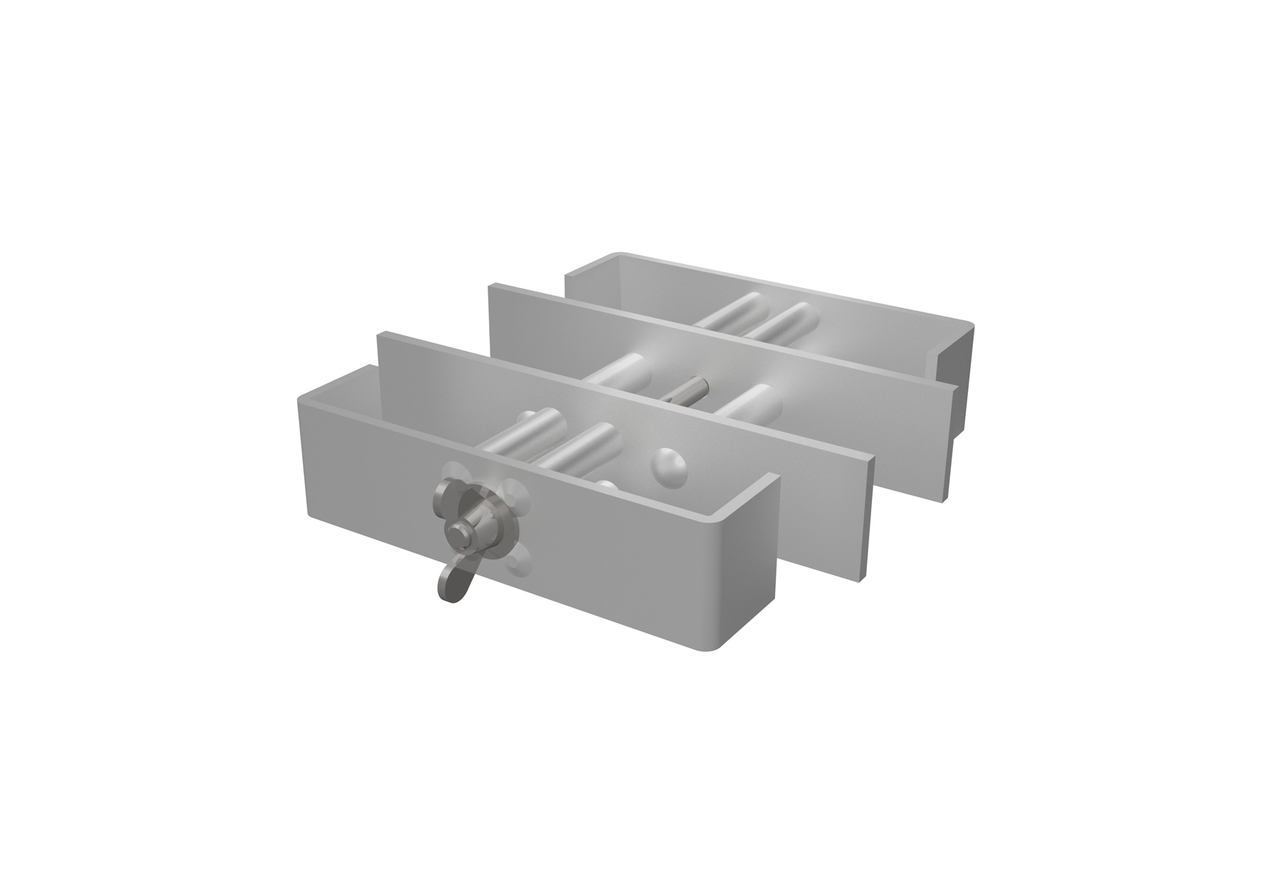

Beinklammer 4-fach
Rahmen/Bein (Typ B)

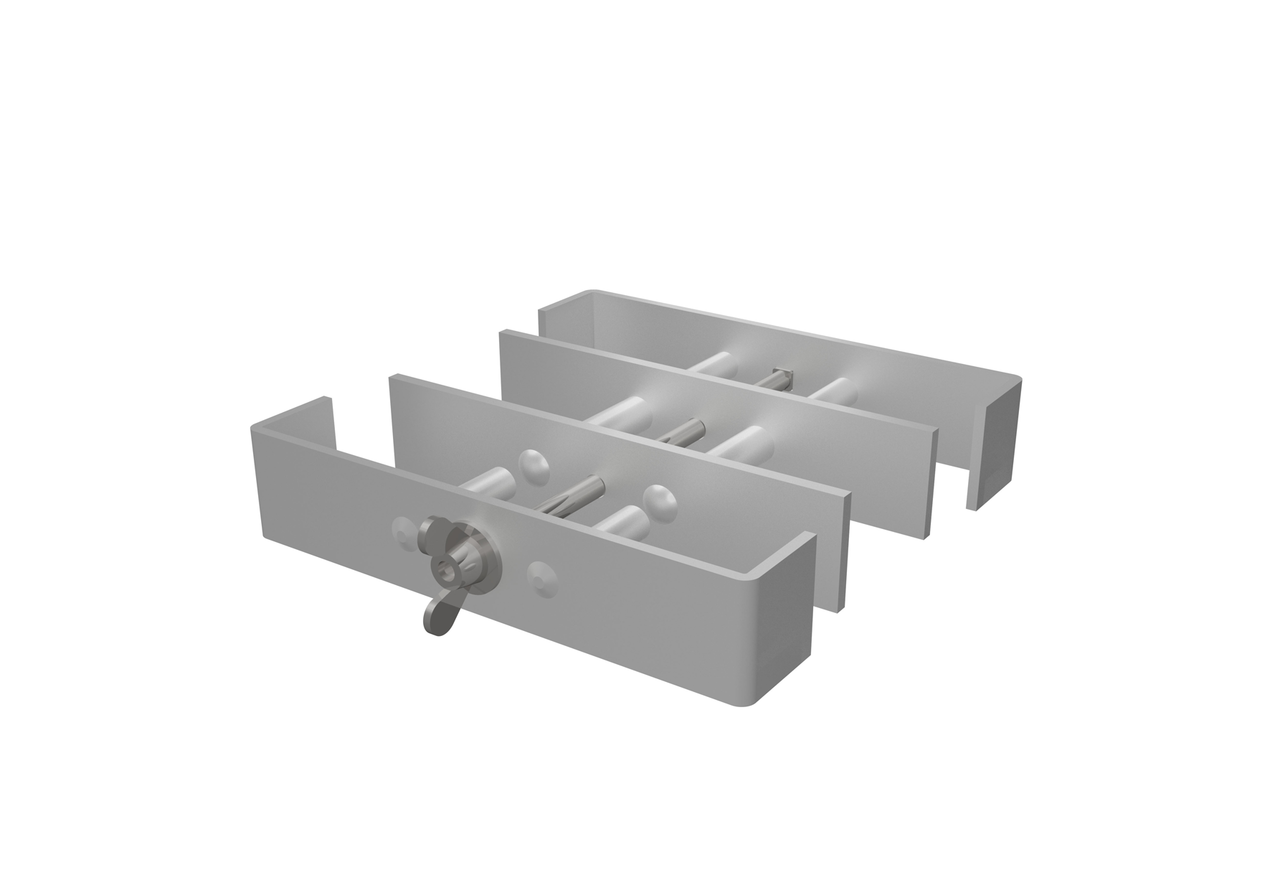

Beinklammer 4-fach
Rahmen/Rahmen (Typ A)
Schematische
Typenübersicht
Die Beinklammer für 60-mm-Beinprofile verbindet Steckbeine 60 mm und die Oberteile der Teleskopbeine 60/50 mm. Zwei Hälften, eine Flügelmutter – ohne zusätzliches Werkzeug.
- Beinprofil60 mm
- TypenA Rahmen/Rahmen, B Rahmen/Bein
- Ausführung2-fach oder 4-fach
- MontageFlügelmutter, ohne Werkzeug
Vorteile
Für hohe Aufbauten Stabilität, wo die Beine lang werden
Werkzeuglos montiert
Die beiden Hälften werden per Flügelmutter verschraubt – ganz ohne zusätzliches Werkzeug.
Mehr Stabilität
Für hohe Beine, starke Belastung und extreme Standorte: Die Klammer verbindet die Beine zu einem steifen Verband.
2-fach oder 4-fach
2-fach verbindet zwei Beine, 4-fach vier Beine – als Typ A (Rahmen/Rahmen) oder Typ B (Rahmen/Bein).
Daten
Technische Daten Beinklammer 60 mm auf einen Blick
- Beinprofil
- 60 mm
- Passend für
- Steckbeine 60 mm und Oberteil der Teleskopbeine 60/50 mm
- Ausführungen
- 2-fach (2 Beine), 4-fach (4 Beine)
- Typen
- Typ A Rahmen/Rahmen, Typ B Rahmen/Bein; weitere Typen siehe Typenauswahlhilfe
- Verschraubung
- Flügelmutter, ohne zusätzliches Werkzeug
- Anzugsmoment
- 24 Nm
- Einsatz
- ab 100 cm Aufbauhöhe und bei Stufenaufbauten, in ca. ⅓ der Gesamthöhe; über 150 cm gilt die Ausführungsstatik
Kompatibel
Passt zu Diese Systeme ergänzt Beinklammer 60 mm
Für diese Systeme ist das Zubehör ausgelegt. Hinweise zur Passform stehen direkt am Eintrag.
Passt zu2
Zargensysteme
Rahmen: bis 6 × 1 m
Beine & Füße2
Steckbein quadratisch 60 mm
Profil: 60 × 60 mm, Aluminium
Vergleich
Alternativen Ähnliches Zubehör im Vergleich
Die Eckdaten nebeneinander – damit Sie die passende Ausführung wählen.
Beinklammer 60 mm
Diese Seite- Beinprofil
- 60 mm
- Typen
- A Rahmen/Rahmen, B Rahmen/Bein
- Ausführung
- 2-fach oder 4-fach
- Beinprofil
- 50 mm
- Typen
- A Rahmen/Rahmen, B Rahmen/Bein
- Ausführung
- 2-fach oder 4-fach
- Beinprofil
- 55 mm
- Typen
- A Rahmen/Rahmen, B Rahmen/Bein
- Ausführung
- 2-fach oder 4-fach
Downloads Typenauswahl und Montageanleitung
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Unsicher beim Typ? Wir wählen ihn mit Ihnen aus
Nennen Sie uns Aufbauhöhe, Anlagenform und Anzahl der Beine. Wir empfehlen Typ und Stückzahl und erstellen ein Angebot.
Beinklammer 60 mm
60 mm60 mm · A Rahmen/Rahmen, B Rahmen/Bein
