Steckbeinpodest

Steckbeinpodest Eco Passt an fast jede Fremdbühne – ohne Sonderklammer

Steckbeinpodest Eco
BÜTEC

BÜTEC

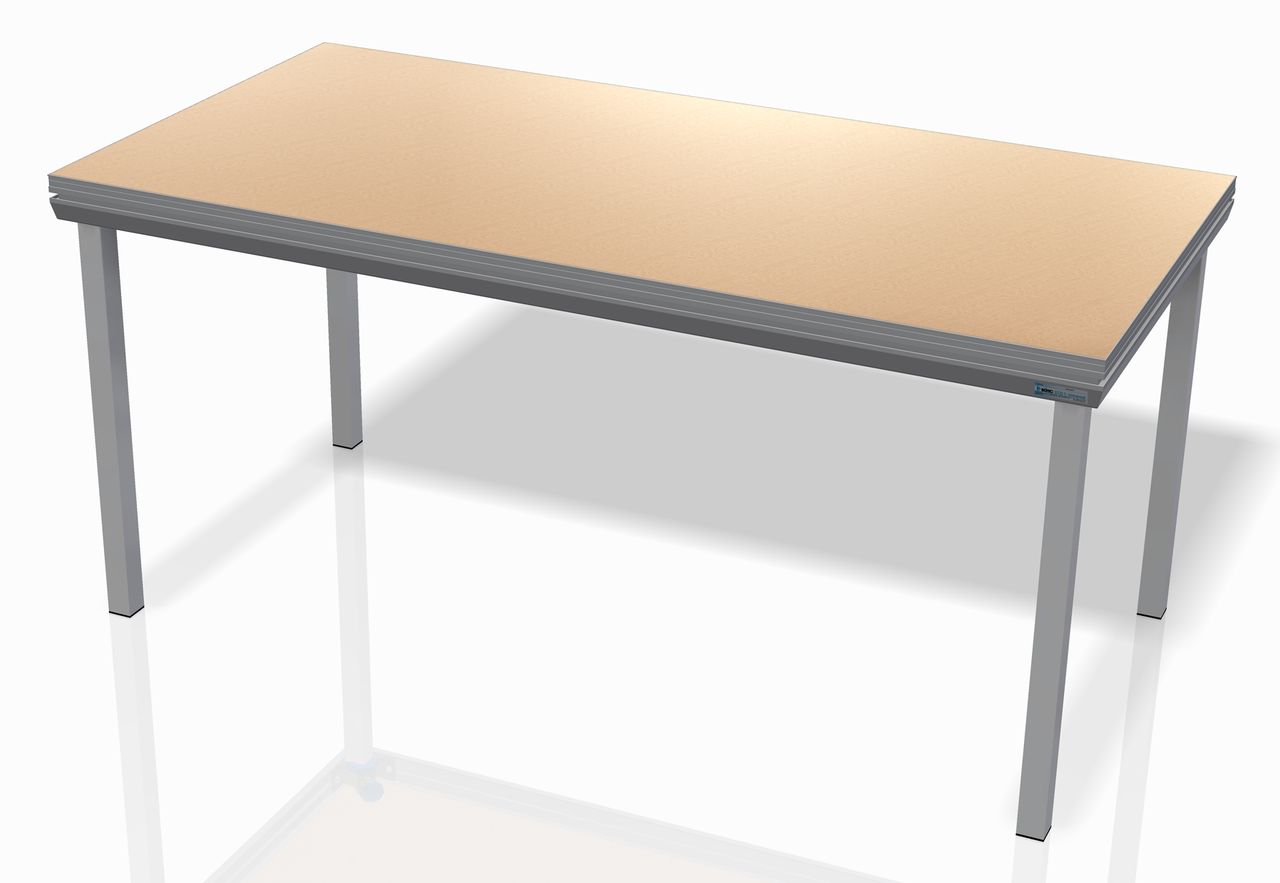

Eco 2x1 m

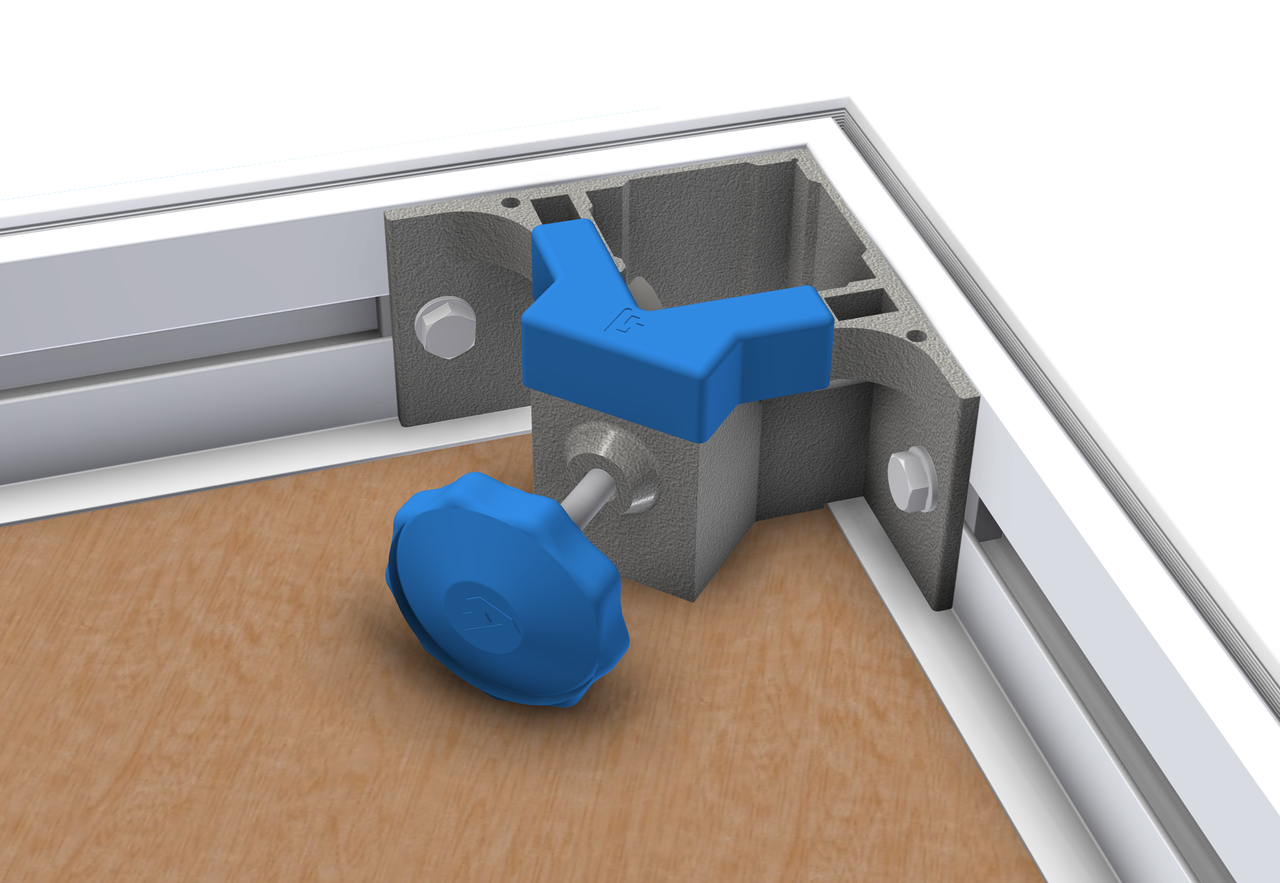

Beinbefestigungsecke

Beinbefestigungsecke
45-55 mm

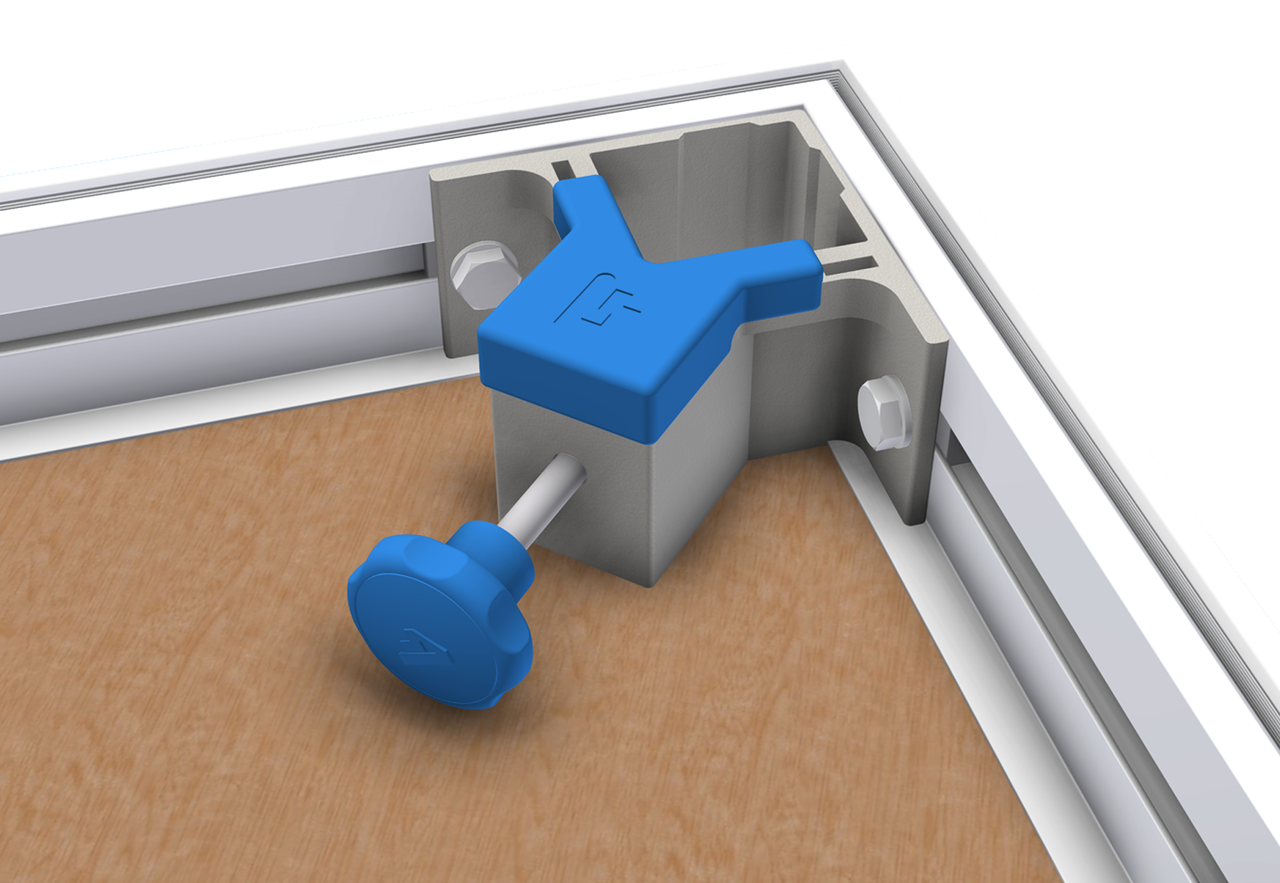

Beinbefestigungsecke

Beinbefestigungsecke
40-60 mm

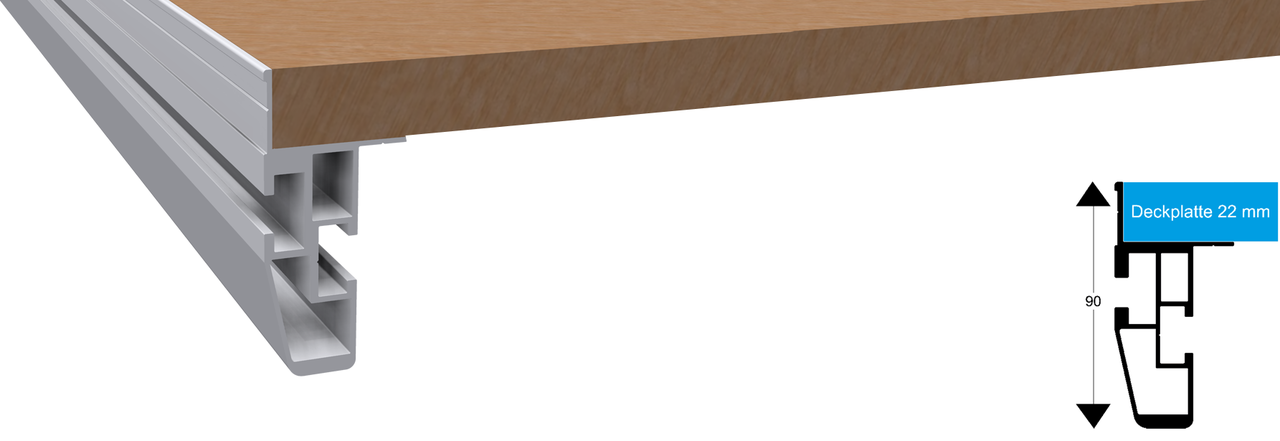

Profilrahmen

Profilrahmen
Höhe 90 mm

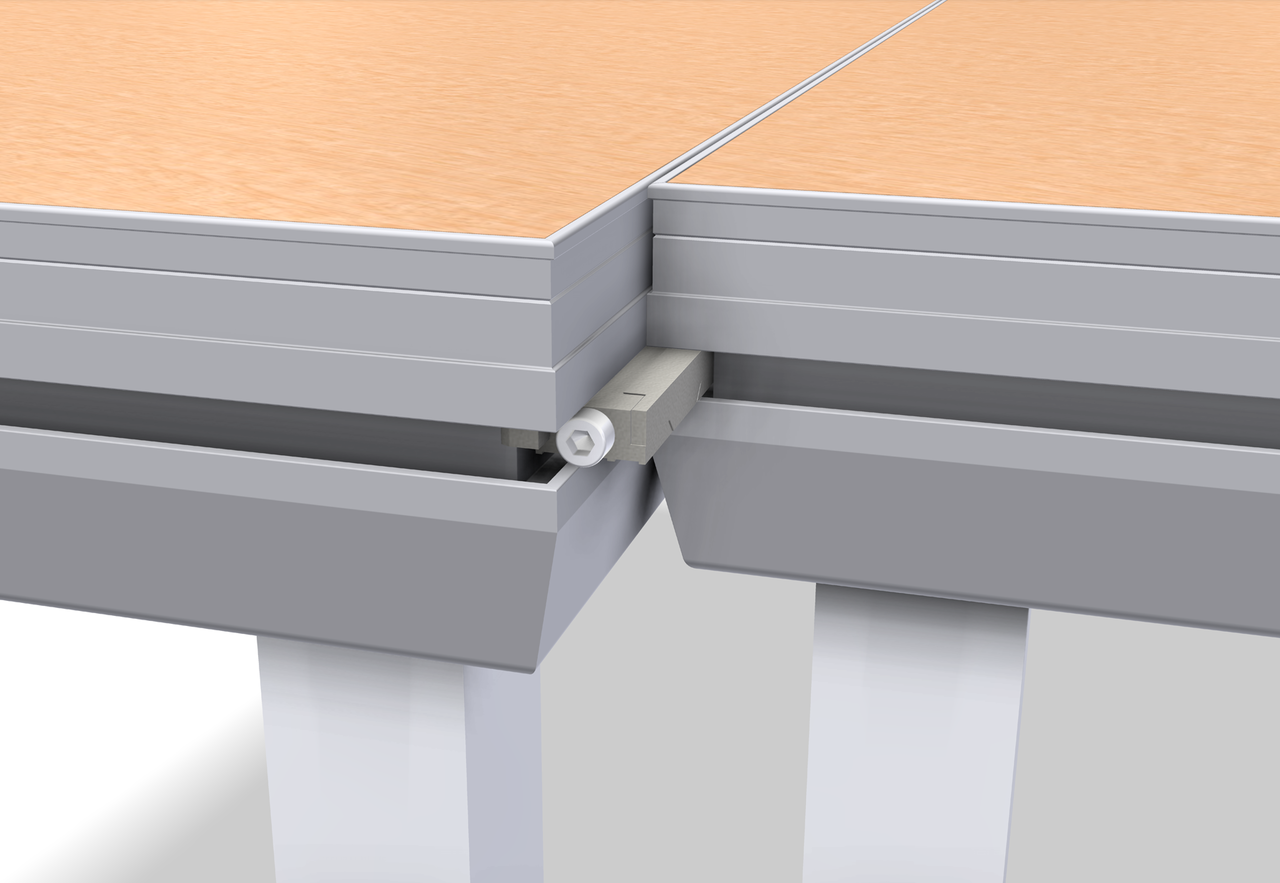

Verbindung über

Verbindung über
Klemmstein

BÜTEC Eco 2x1 mBeinbefestigungsecke 45-55 mmBeinbefestigungsecke 40-60 mmProfilrahmen Höhe 90 mmVerbindung über Klemmstein

Das Eco-Profil hat einen Nutenkanal innen und einen außen. Damit binden Sie BÜTEC Podeste an Bühnen anderer Hersteller an, ohne Sonderklammern. Mischbestände aus verschiedenen Häusern und Mietparks werden zu einer Fläche.

  • Nutenkanalinnen und außen
  • Fremdbühnenohne Sonderklammern anbindbar
  • Flächenlast750 kg/m², TÜV-GS
  • Rahmenca. 15 kg
Projekt anfragen
Produktfinder startenDatenblatt (PDF)

Vorteile

Ein Profil für gemischte Bestände Wenn nicht alle Podeste von BÜTEC sind

  • Anbindung an Fremdsysteme

    Das Rahmenprofil lässt sich an fast jede Fremdbühne mühelos anbinden, ohne Sonderklammern.

  • Beine ohne Werkzeug

    Zinkdruckguss-Ecken und Handrad klemmen runde und quadratische Beine von 45 bis 55 mm, optional 40 bis 60 mm.

  • Zubehör von außen

    Die Außennut nimmt Klemmsteine und das Eco-Podest-Geländer auf, ohne Werkzeug.

  • 750 kg/m², TÜV-GS

    Geprüft mit 1,7-facher Sicherheit, wie alle BÜTEC Steckbeinpodeste.

Technische Daten

Eco 1 Universal (Serie 3010) Alle Daten laut Datenblatt

Auf einen Blick

Traglast
750 kg/m²
Podestgrößen
2 × 1 m · 50 × 50 – 200 × 100 cm
Normen & Prüfung
TÜV-GS
Lagerung
Lagerhöhe ca. 9,5 cm

Maße und Belastung

Standardmaß
2 × 1 m; Sondermaße von 50 × 50 bis 200 × 100 cm, Sonderformen eckig und dreieckig
Rahmenhöhe
90 mm
Nutzlast
750 kg/m² ruhend, Sicherheitsfaktor 1,7
Aufbauhöhe ohne Diagonalen
bis 1,2 m (ab 100 cm mit Beinklammern)
Eigengewicht
ca. 15 kg ohne Deckplatte
Lagerhöhe
ca. 9,5 cm

Ausführung

Rahmen
Aluminiumprofil, natur
Nutenkanal
je einer innen und außen
Beinaufnahme
Zinkdruckguss-Ecken, 45–55 mm, optional 40–60 mm
Verbindung
Verbindungsklammer oder Klemmstein in der Außennut
Deckplatte
innen 22 mm Buchenholz-Tischlerplatte; außen 22 mm Siebdruck; Sonderbeläge
Prüfung
TÜV-GS-geprüft

Punktlasten werden statisch separat ermittelt.

Im Detail

Rahmenprofil und Beläge Nut innen und außen, 90 mm hoch

Rahmenprofil
Sonderbeläge

Aufbau

So steht die Bühne In vier Schritten nach Anleitung

Kurzfassung der Montage- und Bedienungsanleitung für Standard, Kompakt, Eco und Flexibel.

  1. Beine setzen

    Bein in die Beinbefestigungsecke schieben, Handrad handfest anziehen (rund 24 Nm). Vorher prüfen, dass das Andrucksegment weit genug geöffnet ist.

  2. Podeste verbinden

    Reihe für Reihe anstellen. Jedes neue Podest mit zwei Klammern an der Längsseite und zwei an der kurzen Seite sichern.

  3. Ab 100 cm aussteifen

    Über 100 cm Höhe und bei Tribünen die Beine in etwa einem Drittel der Höhe mit 2- oder 4-fach-Beinklammern verbinden. Über 150 cm gilt die Ausführungsstatik.

  4. Absichern, prüfen, lagern

    Ab 20 cm Höhe Geländer nach der geltenden Vorschrift montieren. Nach jedem Einsatz alle Teile prüfen und mit der Deckplatte nach unten stapeln.

Referenzen

Im Einsatz Fahrzeugpodeste, Studios, Theatertribünen

Eco steckt in Fahrzeugpodesten, Großtribünen, Chortribünen, Fernsehstudio-Bühnen und Theatertribünen.

Eco Podeste miteinander Verbinden
Eco Podeste
Eco Podeste mit umlaufendem Nutenkanal
Eco Podest mit Geländer

Zubehör

Passendes Zubehör Für Außennut und Beinecke

Downloads

Datenblatt, Prospekt, Anleitung Für Planung, Aufbau und Ersatzteile

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Fragen zum Steckbeinpodest Eco

Mit welchen Bühnen lässt sich Eco verbinden?

Mit fast jeder Fremdbühne, ohne Sonderklammern. Ob Ihr vorhandenes System dazugehört, prüfen wir gern anhand von Hersteller oder Profilzeichnung.

Eco oder Flexibel?

Beide haben eine Außennut. Eco ist für die Anbindung an Fremdsysteme gemacht und hat zusätzlich eine Innennut. Flexibel hat einen flacheren 80-mm-Rahmen und eignet sich für sehr niedrige Bühnen ab ca. 8 cm.

Wie niedrig kann eine Eco-Bühne sein?

Mit dem Klemmstein als Verbindung ist eine Bühnenhöhe ab ca. 9 cm möglich.

Gibt es Eco in runder Sonderform?

Nein. Eckige und dreieckige Sonderformen sind möglich, runde nicht.

Mischbestand im Lager? Schicken Sie uns Ihr vorhandenes System

Nennen Sie uns Hersteller und Profil Ihrer bisherigen Podeste. Wir sagen Ihnen, wie Eco anschließt, und rechnen Ihnen ein Angebot.
