Steckbeinpodest

Steckbeinpodest Flexibel Zubehör von außen, Bühnen ab 8 cm Höhe

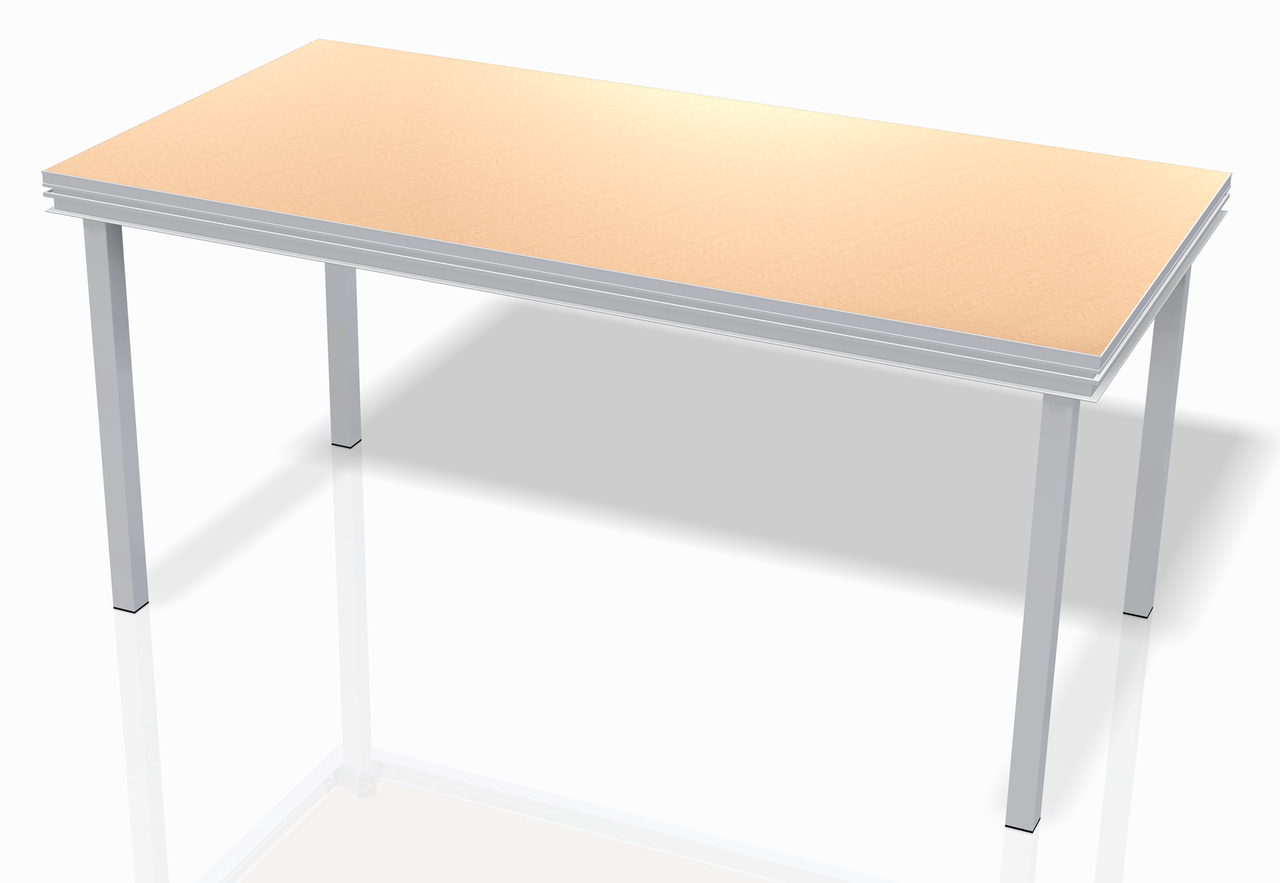

BÜTEC Flexibel
2x1 m

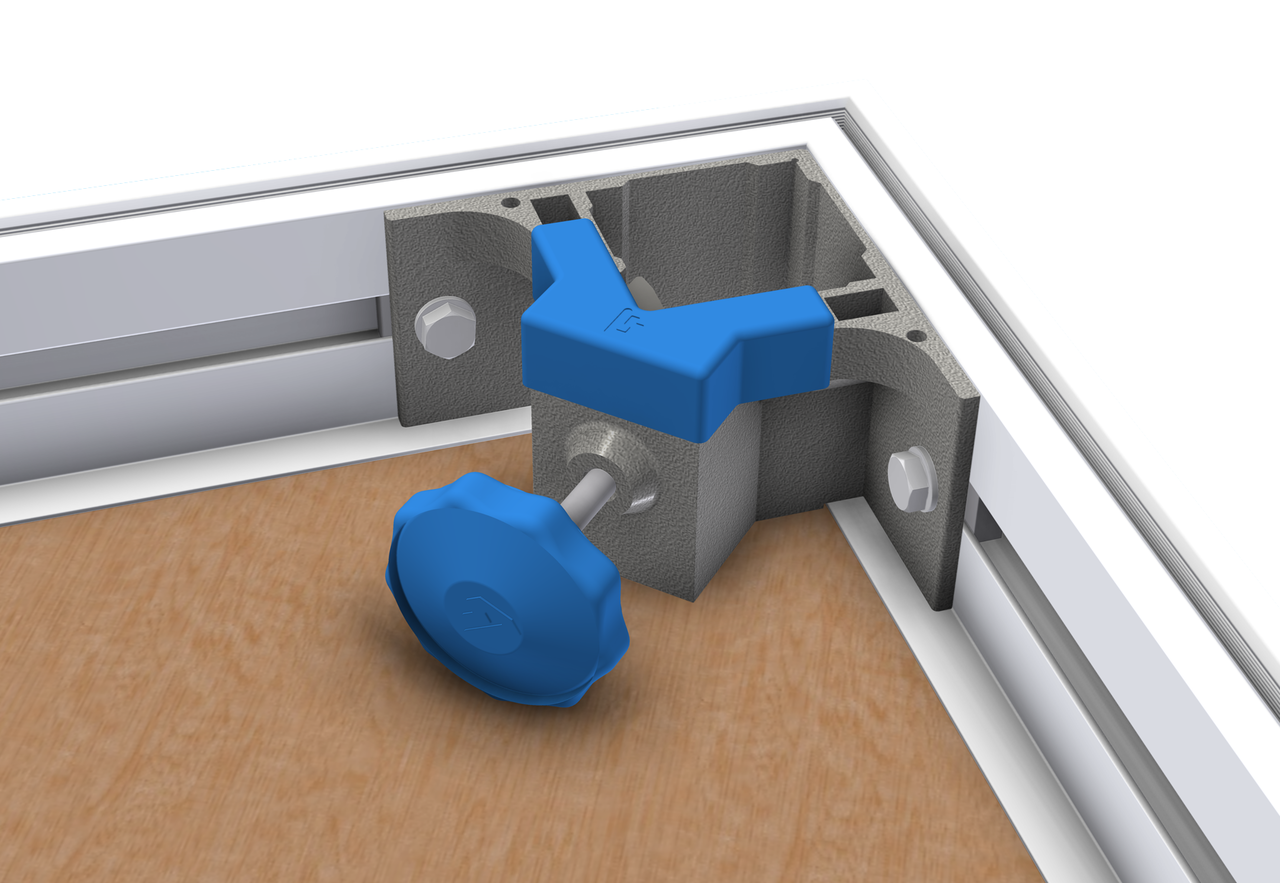

Beinbefestigungsecke
45-55 mm

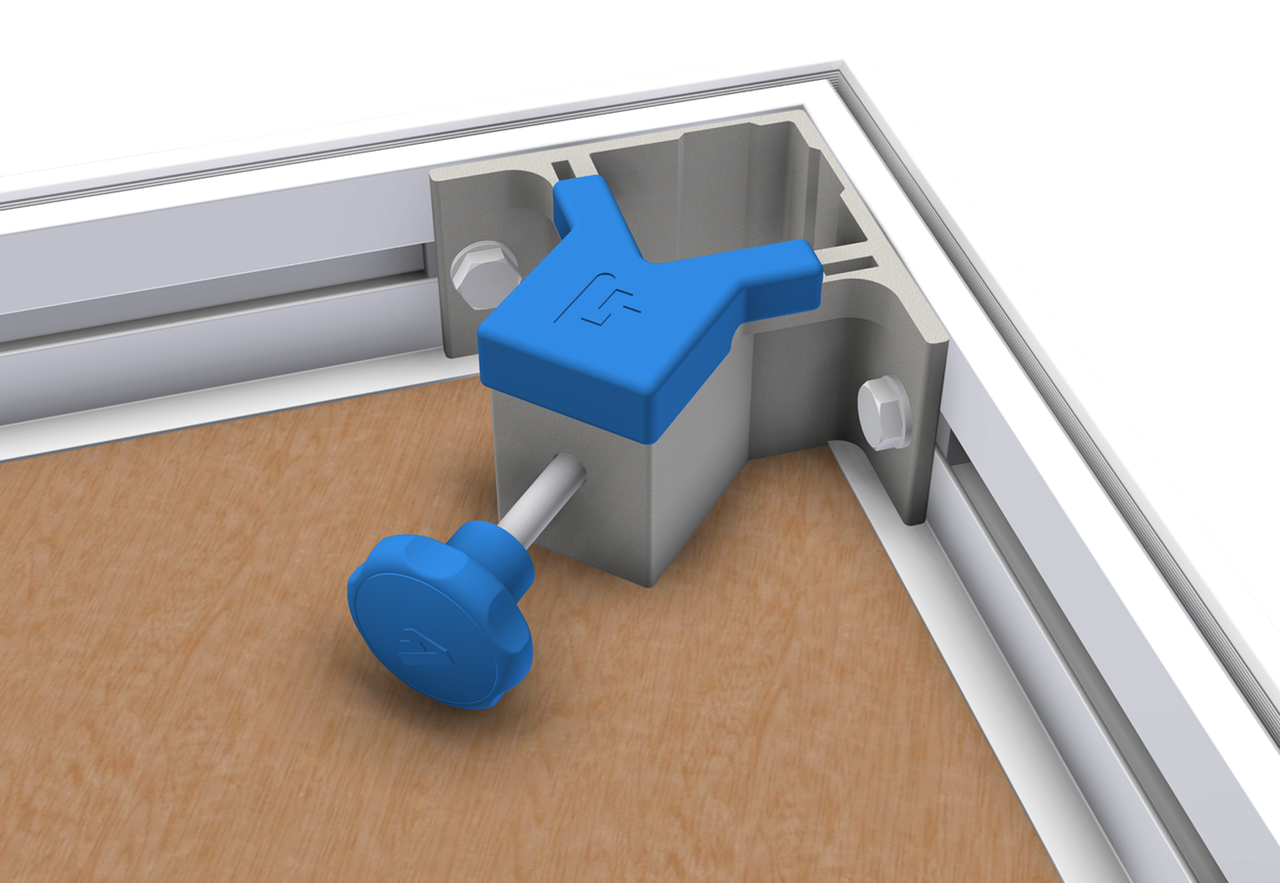

Beinbefestigungsecke
40-60 mm

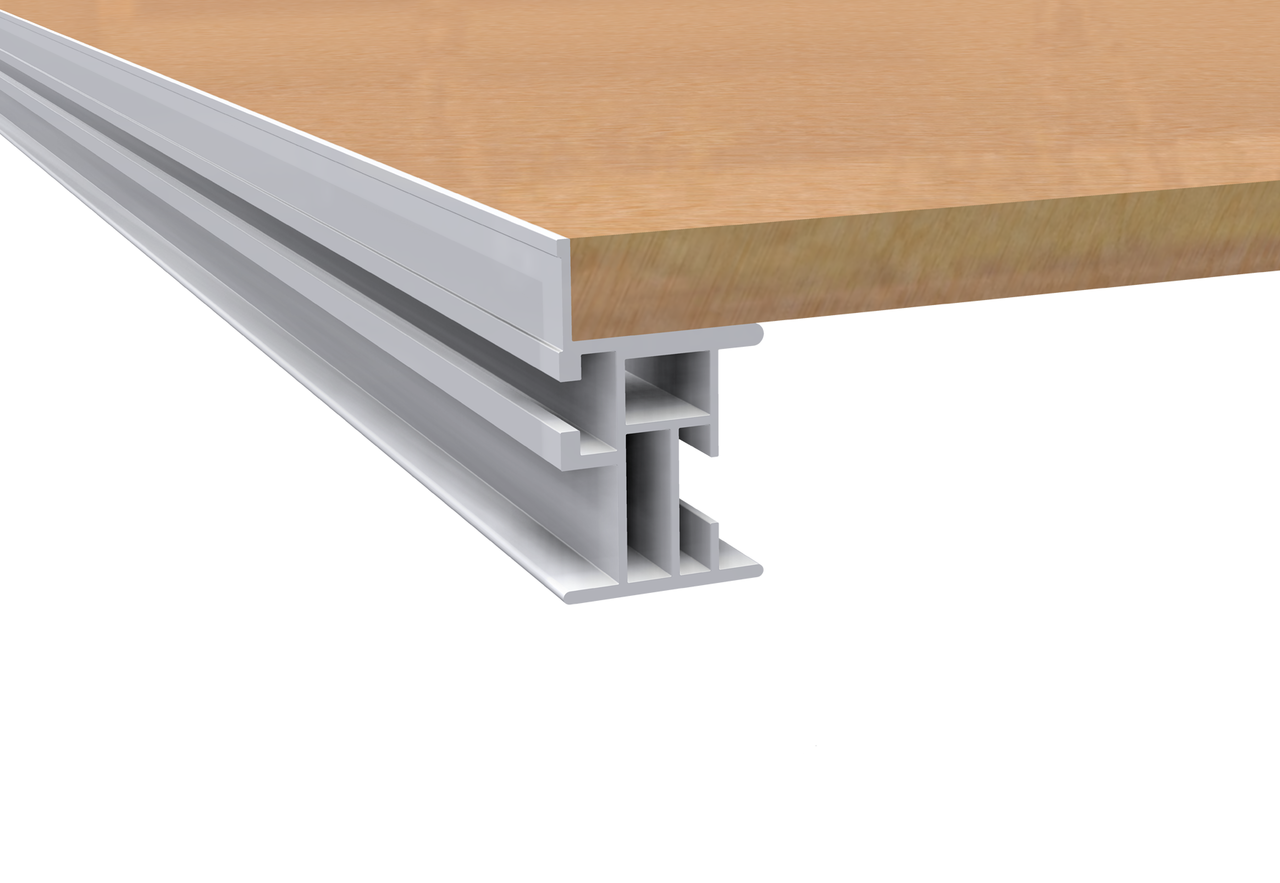

Rahmenprofil
Höhe 80 mm

Verbindung über
Klemmstein

Flexibel hat einen nur 80 mm hohen Rahmen mit einer umlaufenden Nut an der Außenseite. Dort werden Geländer, Blenden und weitere Flexibel-Podeste befestigt. Mit dem Klemmstein entstehen sehr flache Bühnen ab ca. 8 cm, etwa für Parkett- oder beleuchtete Acrylglasflächen.

Rahmenhöhe80 mm
Bühnenhöheab ca. 8 cm
Nutenkanalumlaufend außen
Flächenlast750 kg/m²
Ohne Diagonalenbis 1,0 m

Projekt anfragen

Produktfinder starten Datenblatt (PDF)

Vorteile

Außen befestigt, flach gebaut Wofür das Flexibel-Profil gemacht ist

Zubehör von außen
Geländer und Verblendungen werden in der äußeren Nut befestigt. Die Deckplatte bleibt frei.
Sehr flache Bühnen
80 mm Rahmen und Klemmstein-Verbindung ermöglichen Bühnenhöhen ab ca. 8 cm.
Kompatibel mit geraden Profilen
Flexibel passt zu anderen Bühnensystemen mit geradem Rahmenprofil und äußerem Nutenkanal.
Steck- oder Teleskopbeine
Feste Steckbeine in der Höhe nach Wahl oder stufenlos verstellbare Teleskopbeine, per Handrad geklemmt.

Technische Daten

Flexibel (Serie 3200) Alle Daten laut Datenblatt

Auf einen Blick

Höhe: 8 cm
Traglast: 750 kg/m²
Podestgrößen: 2 × 1 m · 50 × 50 – 200 × 100 cm
Lagerung: Lagerhöhe ca. 8,5 cm

Maße und Belastung

Standardmaß: 2 × 1 m; Sondermaße von 50 × 50 bis 200 × 100 cm, Sonderformen möglich
Rahmenhöhe: 80 mm
Nutzlast: 750 kg/m² ruhend, Sicherheitsfaktor 1,7
Aufbauhöhe ohne Diagonalen: bis 1,0 m
Minimale Bühnenhöhe: ca. 8 cm mit Klemmstein
Eigengewicht: ca. 18 kg ohne Deckplatte
Lagerhöhe: ca. 8,5 cm

Ausführung

Rahmen: Aluminium-Kammerprofil
Nutenkanal: innen und umlaufend außen
Beinaufnahme: Eckaufnahmen für Beinprofile 45–55 mm, optional 40–60 mm
Verbindung: Klammer oder Klemmstein in der Außennut
Deckplatte: innen 22 mm Buchenholz-Tischlerplatte; außen 22 mm Siebdruck; Parkett, Acrylglas und weitere Sonderbeläge
Statik: optional verfügbar

Punktlasten werden statisch separat ermittelt.

Im Detail

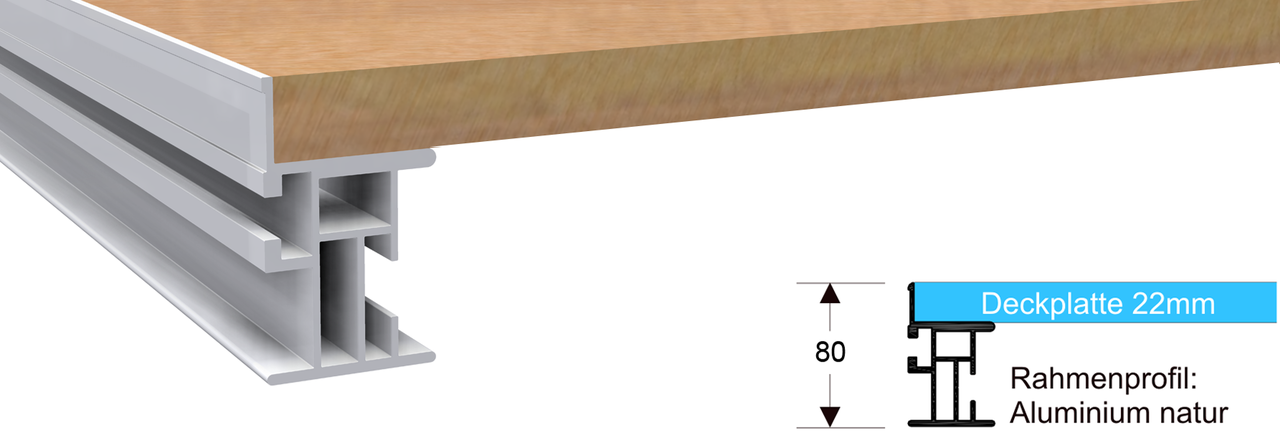

Rahmenprofil und Beläge 80 mm Profil mit Außennut

Aufbau

So steht die Bühne In vier Schritten nach Anleitung

Bei Flexibel gilt: ohne Diagonalen bis 1,0 m Höhe.

Beine setzen
Bein in die Beinbefestigungsecke schieben, Handrad handfest anziehen (rund 24 Nm). Vorher prüfen, dass das Andrucksegment weit genug geöffnet ist.
Podeste verbinden
Reihe für Reihe anstellen. Jedes neue Podest mit zwei Klammern an der Längsseite und zwei an der kurzen Seite sichern.
Ab 100 cm aussteifen
Über 100 cm Höhe und bei Tribünen die Beine in etwa einem Drittel der Höhe mit 2- oder 4-fach-Beinklammern verbinden. Über 150 cm gilt die Ausführungsstatik.
Absichern, prüfen, lagern
Ab 20 cm Höhe Geländer nach der geltenden Vorschrift montieren. Nach jedem Einsatz alle Teile prüfen und mit der Deckplatte nach unten stapeln.

Einsatz

Wo Flexibel eingesetzt wird Flach, außen verkleidet, auch im Freien

Bühnenfläche mit Parkett
Flache Podien mit Parkettbelag, die sich in den Raum einfügen.
Beleuchtete Acrylglasbühne
Acrylglas-Bühnenflächen, von unten beleuchtet, Blenden von außen montiert.
Außenbühne
Mit Siebdruckplatte und Geländer in der Außennut.
