Steckbeinpodest

Steckbeinpodest Standard Aufgebaut ohne Werkzeug, geprüft für 750 kg/m²

Steckbeinpodest Standard
BÜTEC Standard

BÜTEC Standard

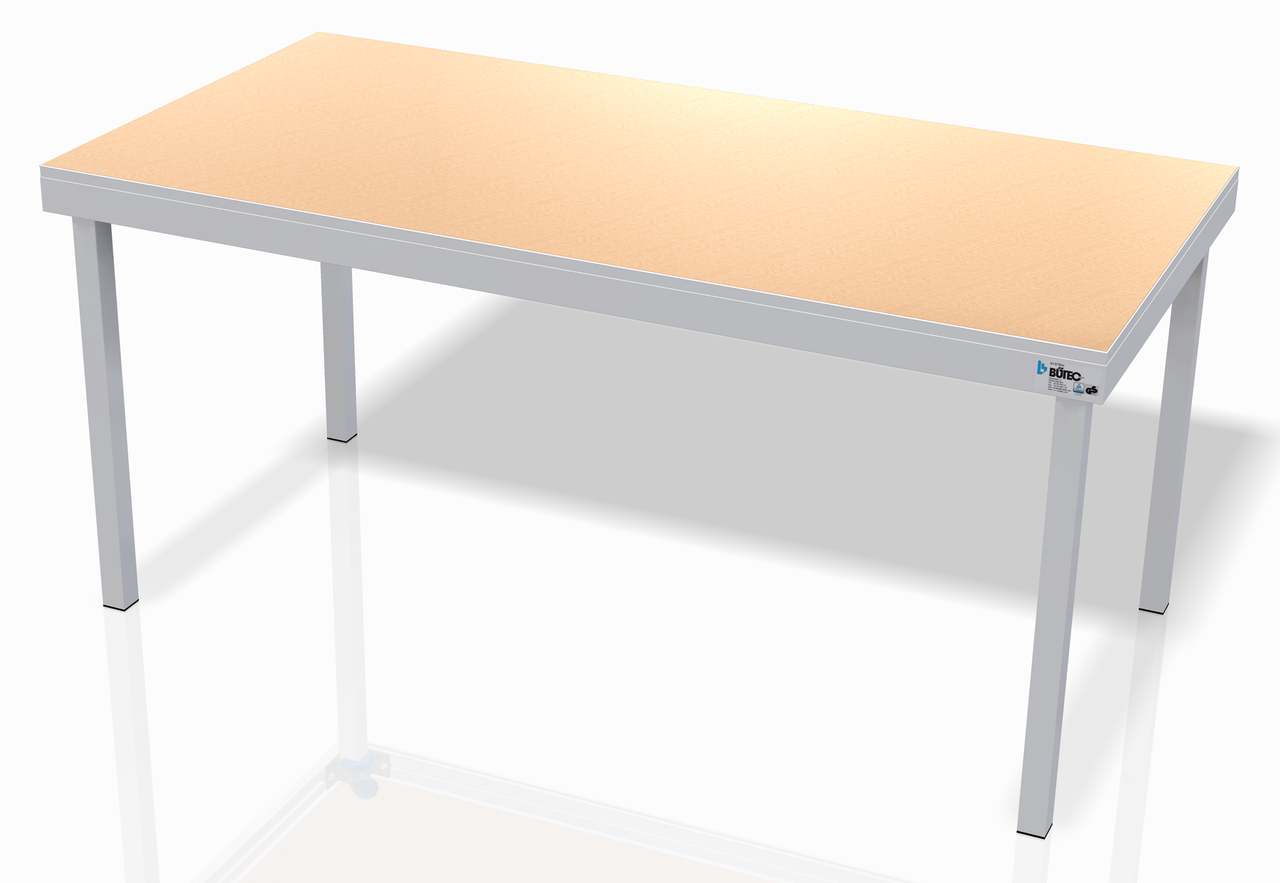

2x1 m

Beinbefestigungsecke

Beinbefestigungsecke
45-55 mm

Beinbefestigungsecke

Beinbefestigungsecke
40-60 mm

Rahmenprofil

Rahmenprofil

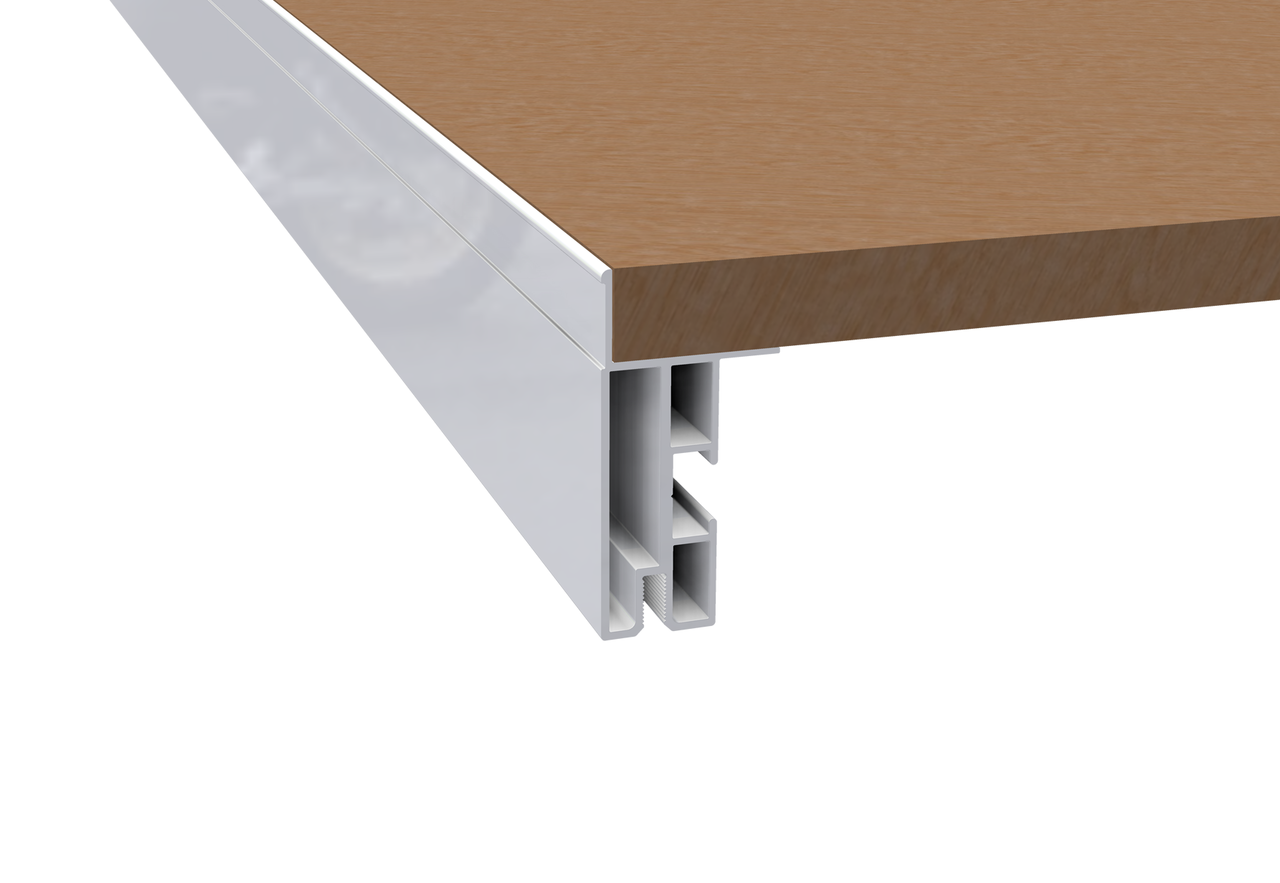

Höhe 90 mm

Rahmenprofil

Rahmenprofil
mit Aufbauhilfe

BÜTEC Standard 2x1 mBeinbefestigungsecke 45-55 mmBeinbefestigungsecke 40-60 mmRahmenprofil Höhe 90 mmRahmenprofil mit Aufbauhilfe

Der Klassiker unter den BÜTEC Podesten, weit verbreitet und tausendfach erprobt. Die Beine klemmen Sie per Handrad, fest angebrachte Haken halten das Nachbarpodest beim Aufbau. So entstehen Bühnen, Tribünen und Choremporen in jeder Form und Höhe.

  • Flächenlast750 kg/m², TÜV-GS
  • Rahmenca. 15 kg
  • Lagerhöheca. 9,5 cm
  • Beinecke45–55 mm, optional 40–60 mm
  • Ohne Diagonalenbis 1,2 m
Projekt anfragen
Produktfinder startenDatenblatt (PDF)

Vorteile

Weniger Handgriffe pro Aufbau Was den Klassiker so verbreitet macht

  • Beine ohne Werkzeug

    Bein einschieben, Handrad anziehen. Der große Anpresswinkel klemmt quadratische und runde Beine, auch wenn das Podest schräg liegt.

  • Haken statt loser Teile

    Je zwei fest angebrachte Haken an einer langen und einer kurzen Seite greifen in die Nut des nächsten Podests und halten es beim Aufbau.

  • 750 kg/m², 1,7-fach geprüft

    TÜV-GS-geprüft. Der TÜV Rheinland prüft auch die Maßnahmen, die eine gleichmäßige Fertigungsqualität sichern.

  • Flach im Lager

    Gestapelt ca. 9,5 cm pro Podest. Beine und Klammern passen in das Innere von zwei aufeinanderliegenden Podesten.

  • Schont den Hallenboden

    Die Standardbeine haben eingelassene PVC-Lastverteiler. Für glatte oder empfindliche Böden gibt es großflächige Gummifüße.

  • Ersatzteile für Jahrzehnte

    Beinecken liefern wir für Podeste ab 11/95 und für ältere bis 10/95. Ihr Bestand bleibt nutzbar.

Aufbau

So steht die Bühne In vier Schritten nach Anleitung

Kurzfassung der Montage- und Bedienungsanleitung. Aufgebaut wird auf festem, möglichst ebenem Untergrund.

  1. Beine setzen

    Bein in die Beinbefestigungsecke schieben, Handrad handfest anziehen (rund 24 Nm). Vorher prüfen, dass das Andrucksegment weit genug geöffnet ist.

  2. Podeste verbinden

    Reihe für Reihe anstellen. Jedes neue Podest mit zwei Klammern an der Längsseite und zwei an der kurzen Seite sichern.

  3. Ab 100 cm aussteifen

    Über 100 cm Höhe und bei Tribünen die Beine in etwa einem Drittel der Höhe mit 2- oder 4-fach-Beinklammern verbinden. Über 150 cm gilt die Ausführungsstatik.

  4. Absichern, prüfen, lagern

    Ab 20 cm Höhe Geländer nach der geltenden Vorschrift montieren. Nach jedem Einsatz alle Teile prüfen und mit der Deckplatte nach unten stapeln.

Technische Daten

Standard (Serie 3000) Alle Daten laut Datenblatt

Auf einen Blick

Traglast
750 kg/m²
Podestgrößen
2 × 1 m · 50 × 50 – 200 × 100 cm
Normen & Prüfung
TÜV-GS
Lagerung
Lagerhöhe ca. 9,5 cm

Maße und Belastung

Standardmaß
2 × 1 m; Sondermaße von 50 × 50 bis 200 × 100 cm, Sonderformen rund, eckig, dreieckig
Rahmenhöhe
90 mm
Nutzlast
750 kg/m² ruhend, Sicherheitsfaktor 1,7
Aufbauhöhe ohne Diagonalen
bis 1,2 m (ab 100 cm mit Beinklammern)
Eigengewicht
ca. 15 kg ohne Deckplatte; ca. 35 kg mit Buche, ca. 42 kg mit Siebdruck
Lagerhöhe
ca. 9,5 cm inkl. Lagerungsabdeckkappen

Ausführung

Rahmen
Aluminium-Kammerprofil, natur oder eloxiert
Nutenkanal
einzeln, innen
Beinaufnahme
4 Zinkdruckgussecken für 45–55 mm, optional 40–60 mm; Sonderecke für 60 × 60 mm
Standardbeine
Aluminium quadratisch 50 × 50 mm mit PVC-Lastverteilern; optional Gummifüße, Teleskopbeine 55 × 55 mm, Rundrohr 48 mm
Deckplatte
innen 22 mm Buchenholz-Tischlerplatte; außen 22 mm Siebdruck, wasserfest verleimt, rutschhemmend; Parkett, Laminat, Linoleum, Teppich, Gitterrost
Prüfung
TÜV-GS-geprüft, Statik optional

Punktlasten werden statisch separat ermittelt.

Im Detail

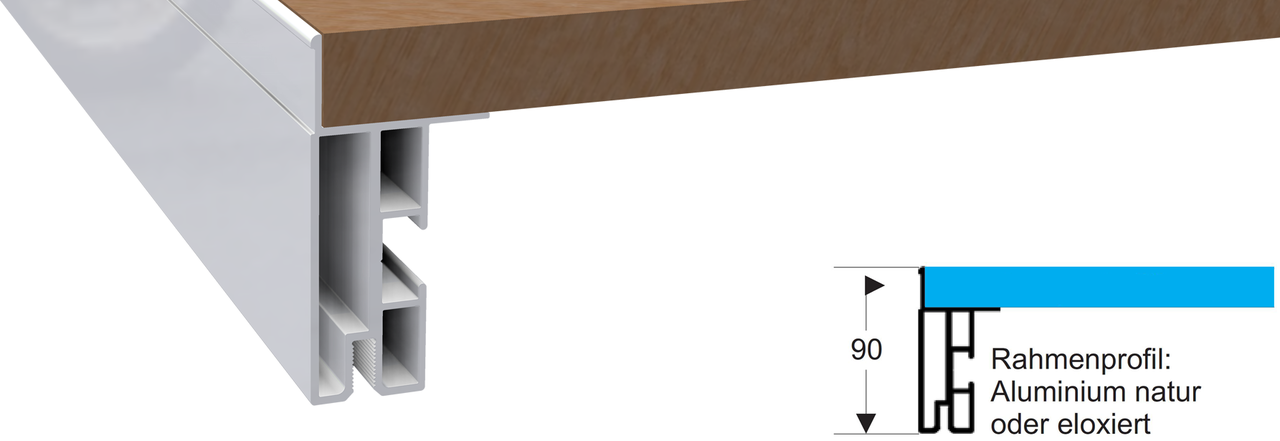

Rahmenprofil und Beläge 90 mm Kammerprofil, Deckplatte nach Wunsch

Rahmenprofil
Sonderbeläge

Referenzen

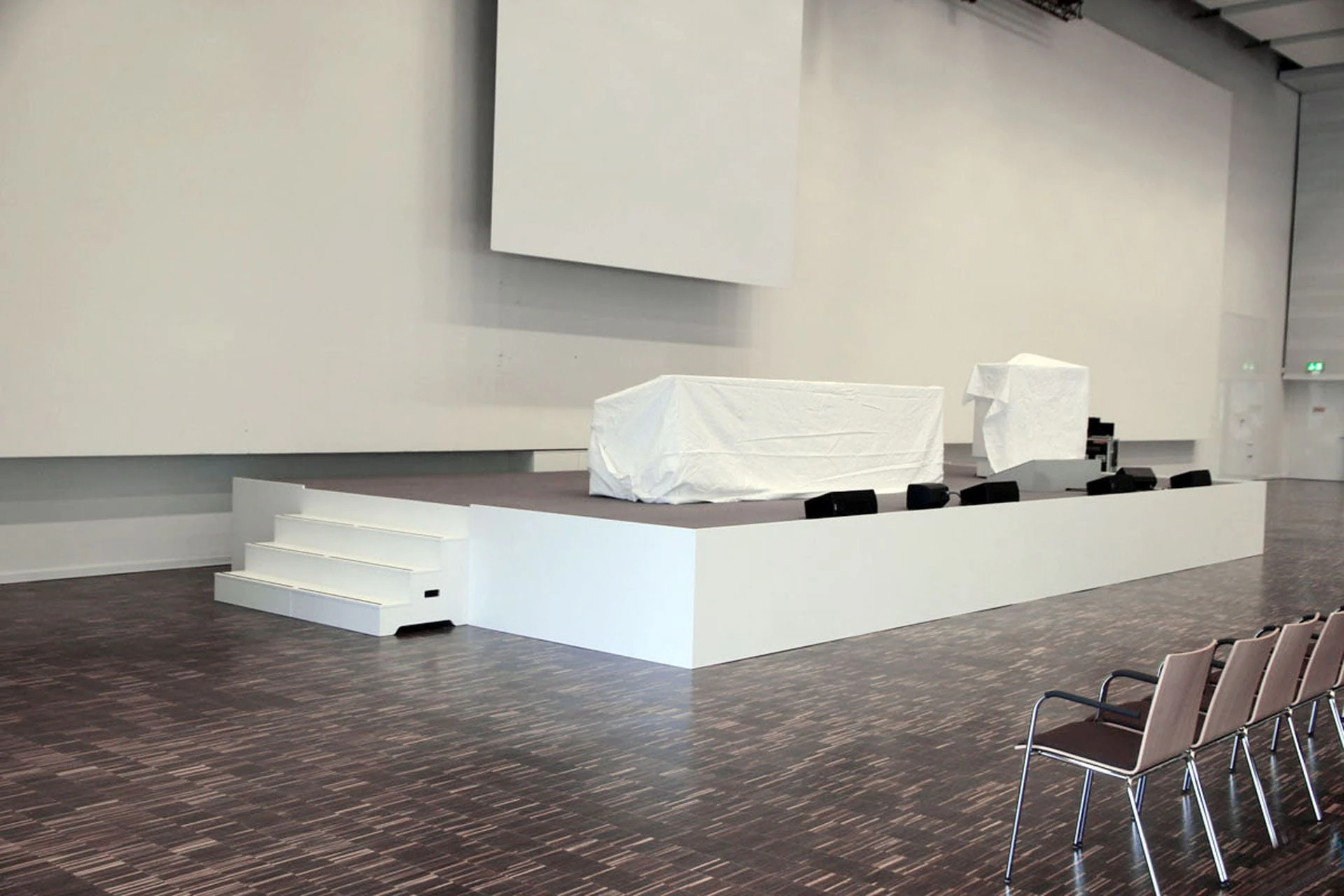

Im Einsatz Von der Chorempore bis zur Bühne auf dem Eis

Konzertbühnen in Ellipsenform, Rollbühnen, untergehbare Sitztribünen, Choremporen: gebaut aus demselben Standardpodest.

Bühnenpodeste Standard als Alutreppe
Bühnenpodeste Standard mit Alutreppe
Bühnenpodeste Standard in Sonderform
Bühnenpodeste Standard Outdoor mit Acrylverkleidung
Bühnenpodeste Standard mit Bühnenkabinett
Bühnenpodeste Standard mit Vollverkleidung
Bühnenpodeste Standard mit Plexiglaseinlage
Bühnenpodeste Standard als Großbühne
Bühnenpodeste Standard mit Rampe
Bühnenpodeste Standard in Sonderform
Bühnenpodeste Standard in Sonderform
Bühnenpodeste Standard in Sonderform
Bühnenpodeste Standard als Kleinbühne
Bühnenpodeste Standard in Sonderform
Bühnenpodeste Standard als Bühne
Bühnenpodeste Standard als Tribüne

Zubehör

Passendes Zubehör Alles steckt oder klemmt am selben Profil

Downloads

Datenblatt, Prospekt, Anleitung Für Planung, Aufbau und Ersatzteile

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Fragen zum Steckbeinpodest Standard

Standard oder Kompakt?

Beide haben denselben Rahmen und sind voll kompatibel. Kompakt hat zusätzlich eine massive Ecke mit M8/M10-Gewinden, an der Geländer, Verkleidungen oder Traversen ohne Bohren verschraubt werden. Wer viel Zubehör montiert, nimmt Kompakt, sonst reicht Standard.

Wie hoch kann ich bauen?

So hoch, wie die Beine lang sind. Ohne Diagonalen laut Datenblatt bis 1,2 m, ab 100 cm mit Beinklammern. Über 150 cm wird nach einer Ausführungsstatik gebaut.

Wie schwer ist ein Podest mit Platte?

Rund 35 kg mit Buchenholz-Tischlerplatte, rund 42 kg mit Siebdruckplatte. Der Rahmen allein wiegt ca. 15 kg.

Bekommen wir Ersatzteile für ältere Podeste?

Ja. Beinecken liefern wir sowohl in der Ausführung bis 10/95 als auch ab 11/95. Die Ersatzteilzeichnung zeigt alle Teile mit Artikelnummer. Ob neue Podeste an Ihren Bestand anschließen, prüfen wir anhand von Profil und Baujahr.

Kann ich Standardpodeste draußen einsetzen?

Ja, mit der wasserfest verleimten Siebdruckplatte. Die Buchenholz-Tischlerplatte ist nur für innen gedacht.

Wie viele Podeste braucht Ihre Bühne? Wir rechnen es Ihnen aus

Nennen Sie uns Fläche, Höhe und Einsatzort. Sie erhalten eine Stückliste mit Beinlängen, Klammern und Zubehör und ein Angebot.
