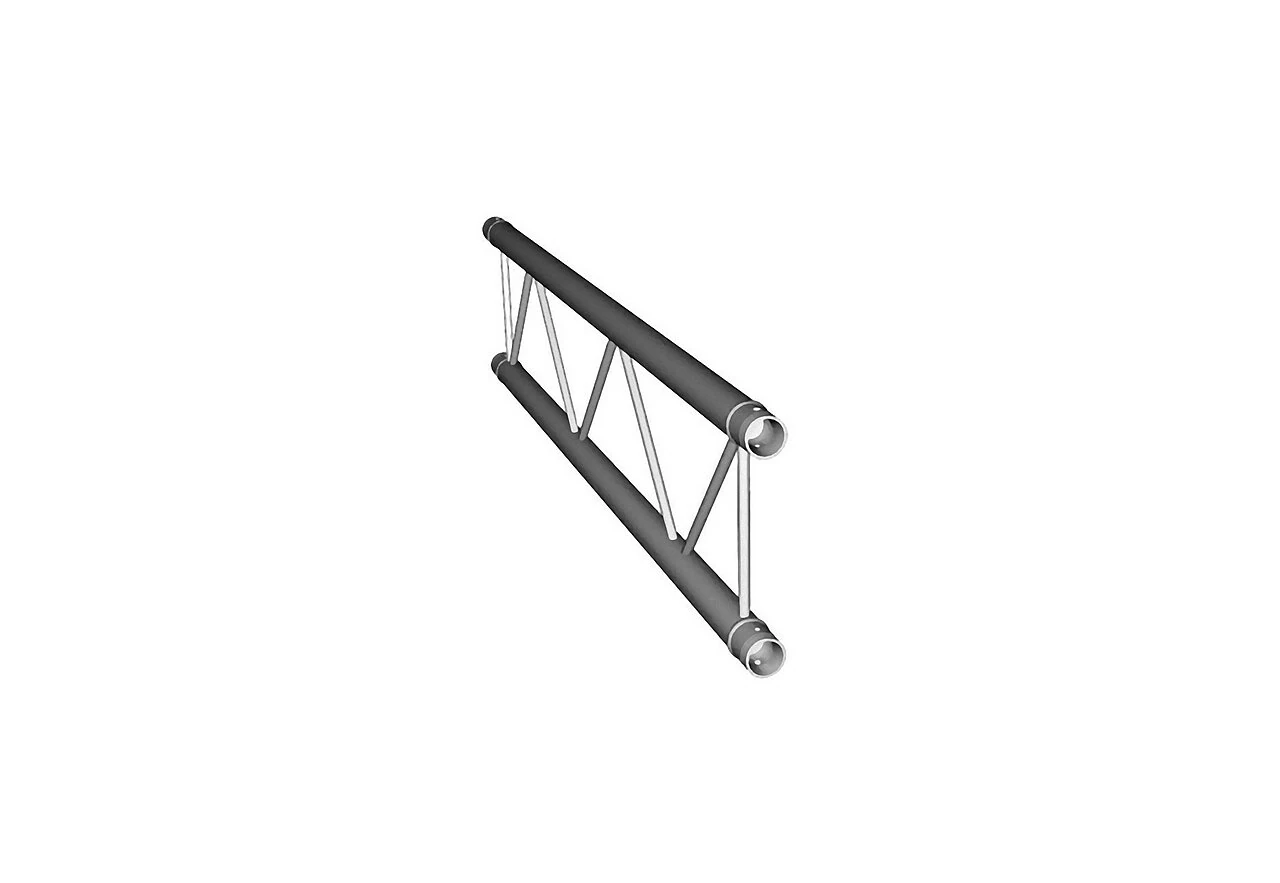

Traverse F22 Die leichte 2-Punkt-Traverse für kurze Strecken
Traverse F22
in diversen Längen

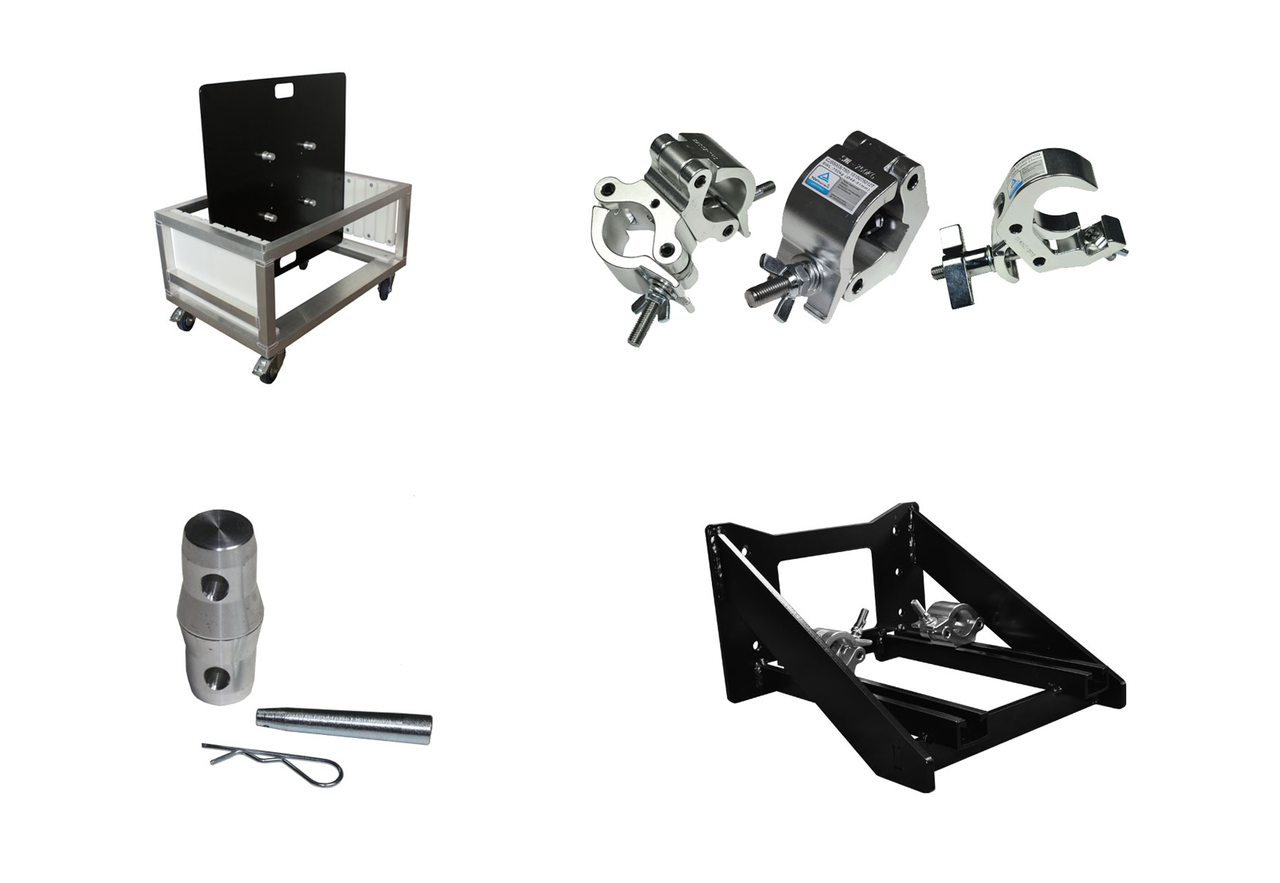

Umfangreiches
Zubehörsortiment
Optionale Pulverbesch.
in RAL-Farben
Die F22 ist die kleinste BÜTEC 2-Punkt-Traverse: 220 mm Profil, 35-mm-Gurtrohre, leicht und mit geringem Transportvolumen. Sie überspannt kürzere Strecken und trägt Rahmen für Leinwände, Werbeträger und Dekoration – mit eigener Belastungstabelle für 2 bis 13 m.
- Profil2-Punkt · 220 mm
- Gurtrohr35 × 2 mm
- Segmente0,25–4 m
- Belastungstabelle2–13 m Spannweite
- PrüfungEUROCODE 9 geprüft
Vorteile
Leicht zu tragen, klar belegt
Tragfähigkeit auf Papier
Eigene Belastungstabelle für 2 bis 13 m Spannweite, aufgestellt unter Berücksichtigung der DIN EN 13814. Statik verfügbar, EUROCODE 9 geprüft.
Gesteckt mit Konus
Konusverbinder, Trusspins und Federstecker für die Größenklasse F2x; laut Katalog ist die konische Euro-Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel.
Leicht im Transport
Laut Hersteller zeichnen sich die F22 durch ihre Leichtigkeit und ihr geringes Transportvolumen aus.
Sonderlängen und RAL
Sonderlängen und -formen aus der eigenen Schweißerei, Pulverbeschichtung in RAL-Farben möglich.
Technische Daten
Technische Daten Traverse F22 auf einen Blick
Profil und Material
- Querschnitt
- 2-Punkt (zwei Gurtrohre, flach)
- Außenmaß
- 220 mm (Achsmaß 185 mm)
- Gurtrohr
- 35 × 2 mm
- Fachwerk (Diagonale)
- 10 × 2 mm
- Legierung
- EN AW 6060 T66
- Prüfung
- EUROCODE 9 geprüft, Statik verfügbar
System
- Segmentlängen
- 0,25 bis 4 m (Geraden 25 bis 400 cm), Sonderlängen möglich
- Verbindung
- Konusverbindung; Konusverbinder, Trusspins und Federstecker für F2x
- Systemteile
- Ecken 45°, 60°, 90°, 120° und 135° (horizontal und vertikal), 3-Wege-Ecken und T-Stücke, 4-Wege-Kreuz und T-Stück, Radien, Bodenplatte
- Oberfläche
- Pulverbeschichtung in RAL-Farben möglich
Belastung und Einsatz
- Belastungstabelle
- 2 bis 13 m Spannweite: Streckenlast, Punktlast in Feldmitte, Drittelpunktlast, jeweils mit Durchbiegung
- Grundlage
- unter Berücksichtigung der DIN EN 13814 (Fliegende Bauten)
- Einsatz
- Kürzere Strecken und kleine Anwendungen im Dekorationsbau: Rahmen für Werbeträger und Leinwände, Ergänzung von Messeständen
Zulässige Lasten: siehe Belastungstabelle und Datenblatt. Außenmaße laut Datenblatt.
Belastungstabelle
Belastungstabelle F22 Zulässige Lasten von 2 bis 13 m Spannweite
Werte laut Datenblatt der F22: zulässige Streckenlast, Punktlast in Feldmitte und Drittelpunktlast je Spannweite, jeweils mit Durchbiegung. Maßgeblich ist das aktuelle Datenblatt. Für Ihre konkrete Konstruktion erstellen wir auf Anfrage die Statik.
Tippen zum Vergrößern · seitlich wischen
Größenwahl
Andere 2-Punkt-Größen F22, F32 oder F42?
| Typ | Außenmaß | Gurtrohr | Segmentlängen | Tabelle für | Typischer Einsatz |
|---|---|---|---|---|---|
| F22 | 220 mm | 35 × 2 mm | 0,25–4 m | 2–13 m | kürzere Strecken, Dekorationsbau |
| F32 | 287 mm | 50 × 2 mm | 0,25–5 m | 2–13 m | Messebau, Veranstaltungstechnik |
| F42 | 398 mm | 50 × 2 mm | 0,25–5 m | 3–14 m | mittlere Strecken |
„Tabelle für“ = Spannweitenbereich der Belastungstabelle; „Kreise“ = 2 bis 12 m.
Zubehör
Passendes Zubehör Schellen, Verbinder und mehr für die F22
Verbinder und Spacer passen zur Größenklasse F2x, Schellen und Klemmen sind TÜV-geprüft.
Verbinder2
Spacer F22/23/24
Für: F22, F23, F24
Licht & Befestigung2
Halbschellen (Halfcoupler)
Traglast: 10 bis 750 kg
Clamps (Multiclamps)
Traglast: 15 bis 250 kg
Downloads Datenblatt und Teileliste der F22
