Verbinder F32/33/34
Für: F32, F33, F34
Traversen · 2-Punkt
Traverse F32 2-Punkt im 290-mm-Profil, auf Wunsch mit Stromschiene

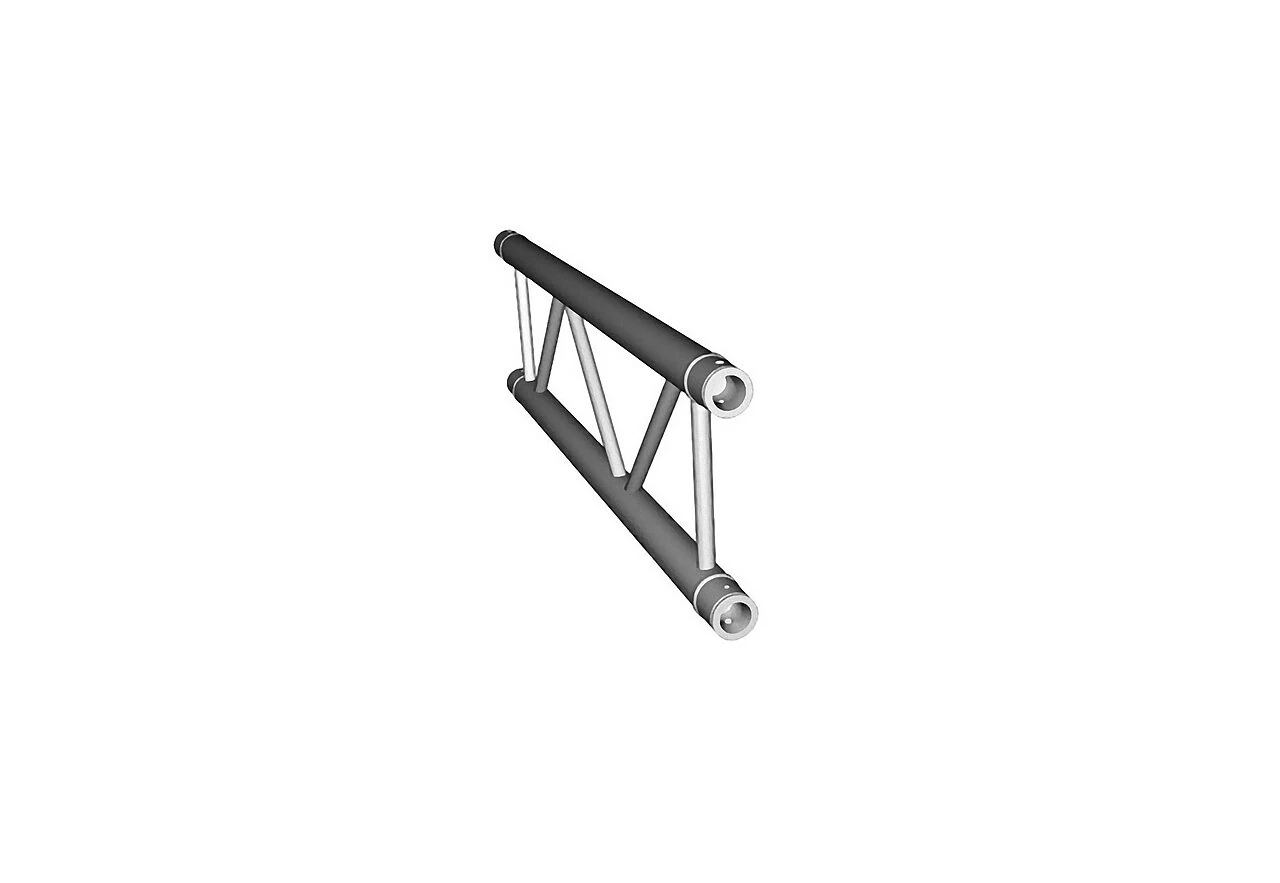

Traverse F32
in diversen Längen
Umfangreiches
Zubehörsortiment
Optionale Pulverbesch.
in RAL-Farben
Die F32 verbindet das 290-mm-Profil mit zwei 50-mm-Gurtrohren – für überschaubare Strecken im Messebau und in der Veranstaltungstechnik. Auf Wunsch fertigt BÜTEC sie mit einem Profil zur Aufnahme einer Stromschiene, für Lichtdesign im Messe- und Ladenbau.
- Profil2-Punkt · 287 mm
- Gurtrohr50 × 2 mm
- Segmente0,25–5 m
- Belastungstabelle2–13 m Spannweite
- PrüfungEUROCODE 9 geprüft
Vorteile
Ein Profil für Messe, Event und Licht
Tragfähigkeit auf Papier
Eigene Belastungstabelle für 2 bis 13 m Spannweite, aufgestellt unter Berücksichtigung der DIN EN 13814. Statik verfügbar, EUROCODE 9 geprüft.
Gesteckt mit Konus
Konusverbinder, Trusspins und Federstecker für die Größenklasse F3x; laut Katalog ist die konische Euro-Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel.
Stromschiene integriert
Auf Wunsch fertigt BÜTEC die F32 mit einem Profil zur Aufnahme einer Stromschiene – für Lichtdesign im Messe- und Ladenbau.
Leicht im Transport
Laut Hersteller zeichnen sich die F32 durch ihre Leichtigkeit und ihr geringes Transportvolumen aus.
Technische Daten
Technische Daten Traverse F32 auf einen Blick
Profil und Material
- Querschnitt
- 2-Punkt (zwei Gurtrohre, flach)
- Außenmaß
- 287 mm (Achsmaß 237 mm)
- Gurtrohr
- 50 × 2 mm
- Fachwerk (Diagonale)
- 20 × 2 mm
- Legierung
- EN AW 6082 T6
- Prüfung
- EUROCODE 9 geprüft, Statik verfügbar
System
- Segmentlängen
- 0,25 bis 5 m (Geraden 25 bis 500 cm), Sonderlängen möglich
- Verbindung
- Konusverbindung; Konusverbinder, Trusspins und Federstecker für F3x
- Systemteile
- Ecken 45°, 60°, 90°, 120° und 135° (horizontal und vertikal), 3-Wege-Ecken und T-Stücke, 4-Wege-Kreuz und T-Stück, Radien, Bodenplatte
- Oberfläche
- Pulverbeschichtung in RAL-Farben möglich
- Option
- Profil zur Aufnahme einer Stromschiene
Belastung und Einsatz
- Belastungstabelle
- 2 bis 13 m Spannweite: Streckenlast, Punktlast in Feldmitte, Drittelpunktlast, jeweils mit Durchbiegung
- Grundlage
- unter Berücksichtigung der DIN EN 13814 (Fliegende Bauten)
- Einsatz
- Überschaubare Strecken, Anwendungen im Messebau und in der Veranstaltungstechnik; Rahmen für Werbeträger und Leinwände
Zulässige Lasten: siehe Belastungstabelle und Datenblatt. Außenmaße laut Datenblatt.
Belastungstabelle
Belastungstabelle F32 Zulässige Lasten von 2 bis 13 m Spannweite
Werte laut Datenblatt der F32: zulässige Streckenlast, Punktlast in Feldmitte und Drittelpunktlast je Spannweite, jeweils mit Durchbiegung. Maßgeblich ist das aktuelle Datenblatt. Für Ihre konkrete Konstruktion erstellen wir auf Anfrage die Statik.
Tippen zum Vergrößern · seitlich wischen
Größenwahl
Andere 2-Punkt-Größen F22, F32 oder F42?
| Typ | Außenmaß | Gurtrohr | Segmentlängen | Tabelle für | Typischer Einsatz |
|---|---|---|---|---|---|
| F22 | 220 mm | 35 × 2 mm | 0,25–4 m | 2–13 m | kürzere Strecken, Dekorationsbau |
| F32 | 287 mm | 50 × 2 mm | 0,25–5 m | 2–13 m | Messebau, Veranstaltungstechnik |
| F42 | 398 mm | 50 × 2 mm | 0,25–5 m | 3–14 m | mittlere Strecken |
„Tabelle für“ = Spannweitenbereich der Belastungstabelle; „Kreise“ = 2 bis 12 m.
Zubehör
Passendes Zubehör Schellen, Verbinder und mehr für die F32
Verbinder und Spacer passen zur Größenklasse F3x, Schellen und Klemmen sind TÜV-geprüft.
Verbinder4
Spacer F32/33/34
Für: F32, F33, F34
Wandkonsole F32/33/34
Für: F32, F33, F34
Wandkonsole Eco F3x/F4x
Für: F32, F33, F34, F42, F43, F44
Licht & Befestigung2
Halbschellen (Halfcoupler)
Traglast: 10 bis 750 kg
Clamps (Multiclamps)
Traglast: 15 bis 250 kg
Downloads Datenblatt und Teileliste der F32
Belastungstabellen
Für Planer
Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen
Fragen
Häufige Fragen zur Traverse F32
Wie viel trägt die F32 bei meiner Spannweite?
Das steht in der Belastungstabelle oben und im Datenblatt: für 2 bis 13 m Spannweite die zulässige Streckenlast, die Punktlast in Feldmitte und die Drittelpunktlast, jeweils mit Durchbiegung. Für Ihre konkrete Konstruktion mit Lastpunkten, Abhängung oder Türmen erstellen wir auf Anfrage die Statik.
Passt die F32 zu Traversen anderer Hersteller?
Die F32 wird über eine konische Euro-Verbindung gesteckt. Laut BÜTEC Katalog ist diese Verbindung mit verschiedenen Systemen anderer Hersteller kompatibel; verschraubte Verbindungen sind ebenfalls möglich. Nennen Sie uns Hersteller und Typ Ihres Bestands, dann prüfen wir die Passung.
Kann die F32 eine Stromschiene aufnehmen?
Ja. Auf Wunsch fertigt BÜTEC die F32 mit einem Profil zur Aufnahme einer Stromschiene – für Lichtdesign im Messe- und Ladenbau. Nennen Sie bei der Anfrage das Schienensystem, das Sie einsetzen möchten.
Spannweite bekannt? Wir stellen die F32 für Ihr Projekt zusammen
Nennen Sie uns Spannweiten, Lasten und Aufbau. Wir stellen Längen, Ecken und Zubehör der F32 zusammen und erstellen Ihnen ein Angebot – auf Wunsch mit Statik.
Traverse F32
