Zargensystem Giga Rahmen bis 6 m, Deckplatten abnehmbar für Stauraum
BÜTEC Giga

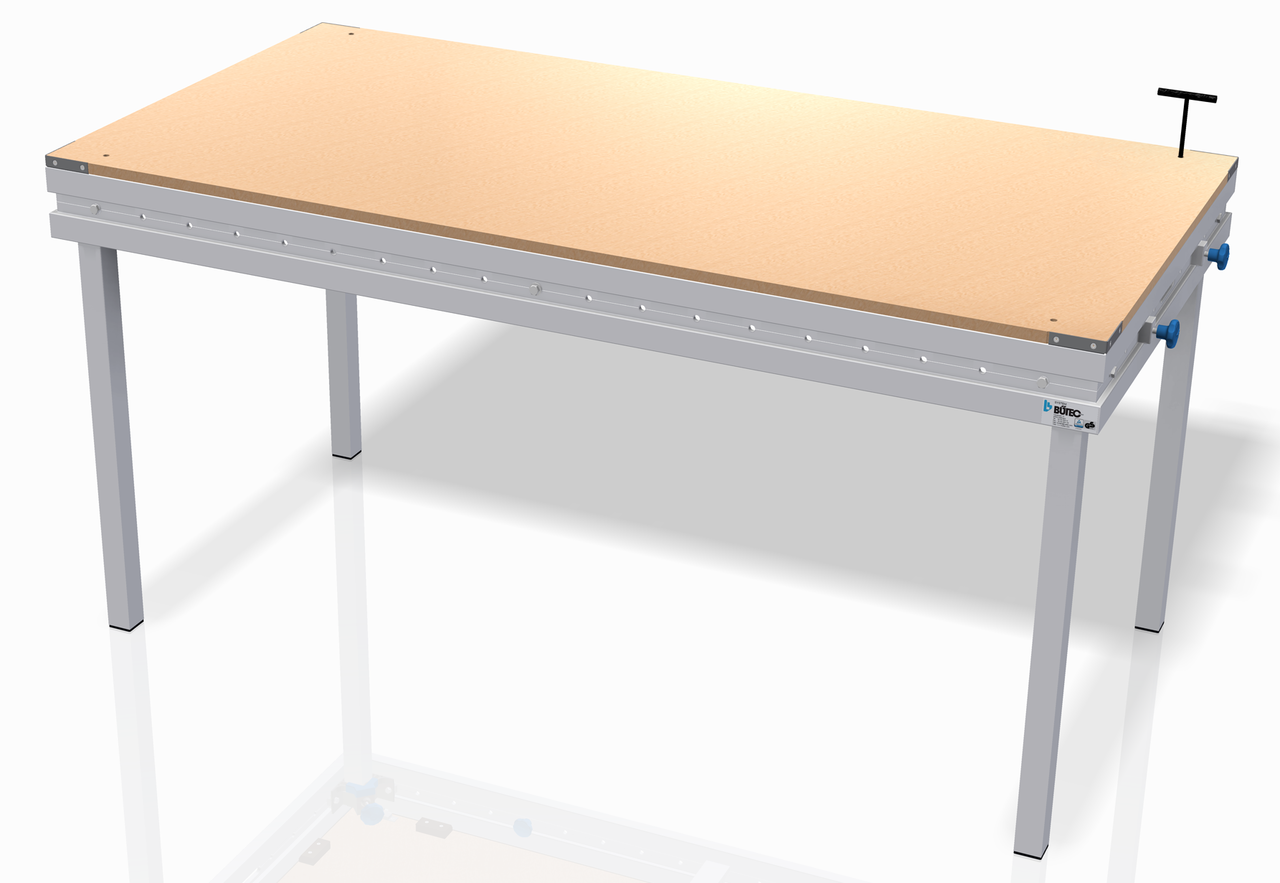

2x1 m

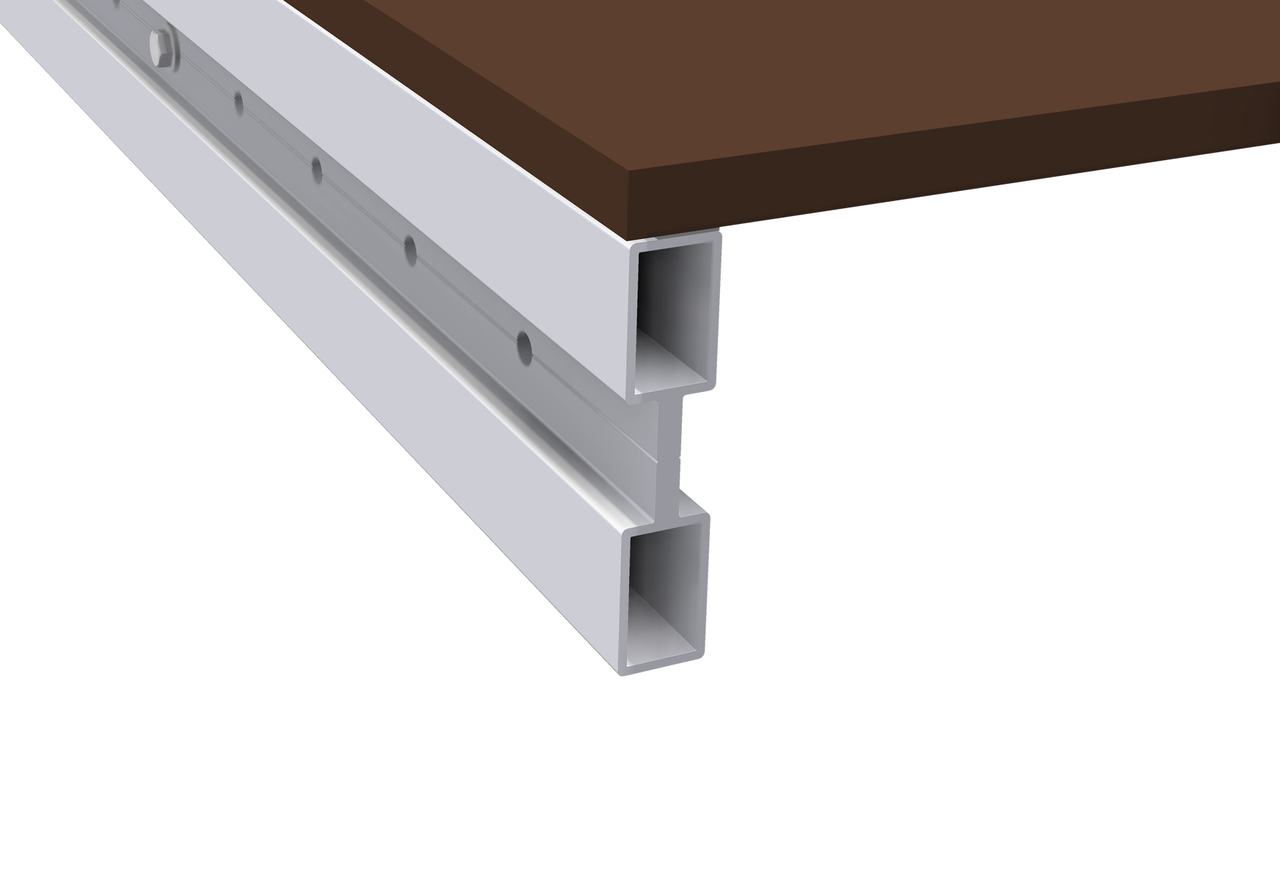

Rahmenprofil
Höhe 140 mm

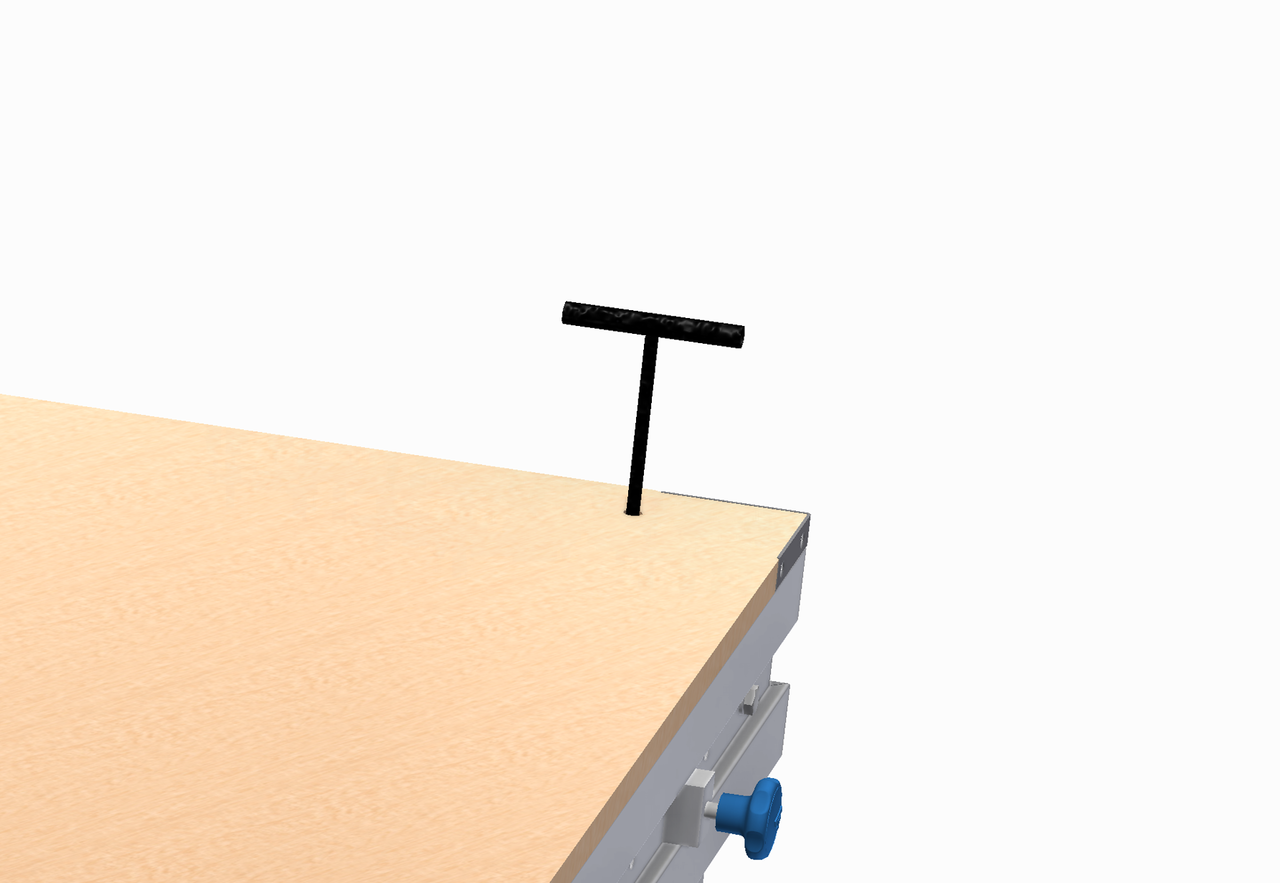

Arretierungsschlüssel
für Deckplatte

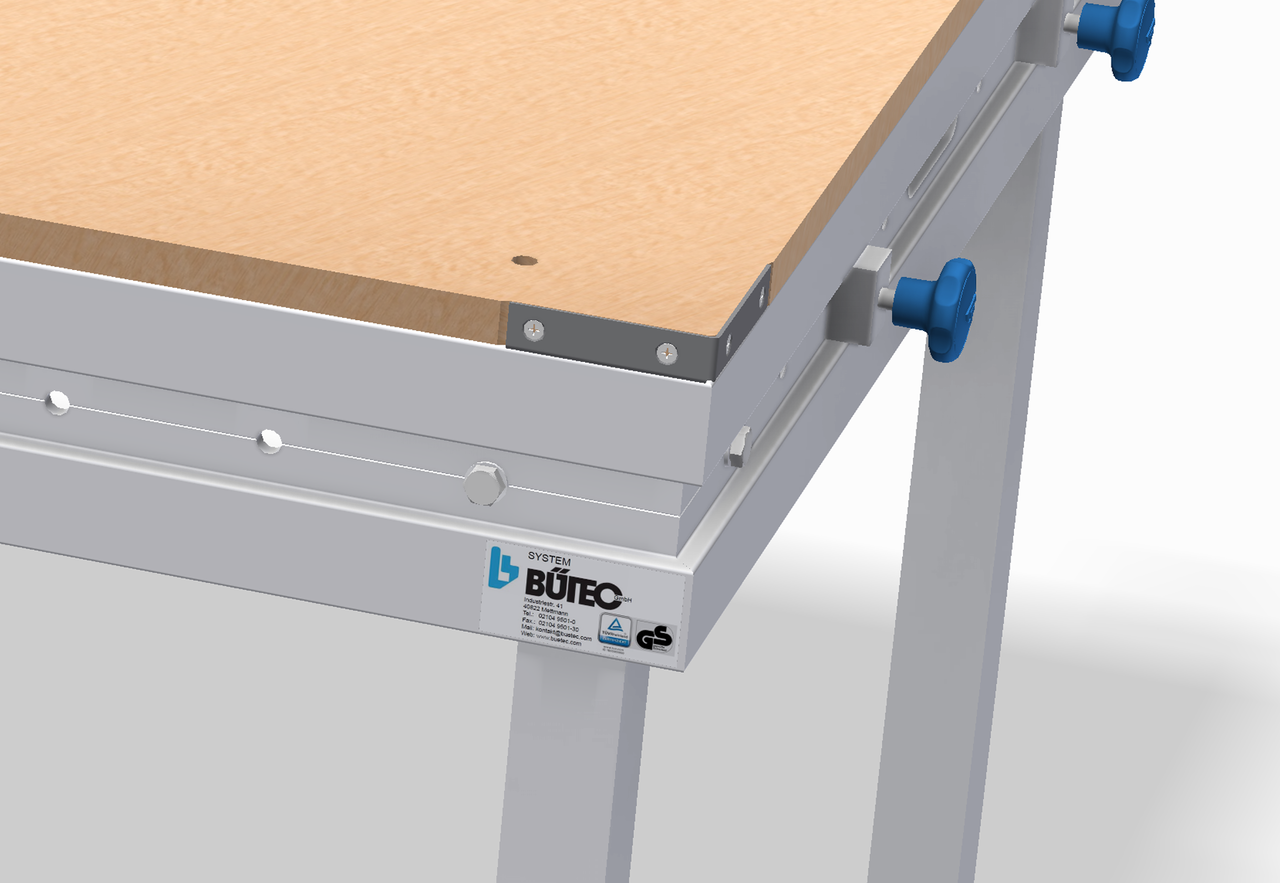

Eckschutz
Deckplatte
Beim Giga wird der Rahmen getrennt von der Platte aufgestellt. Zuerst stehen die Zargen auf ihren Beinen, dann werden die Trägerplatten per Schnellverriegelung aufgesetzt. So entstehen im Theaterbau variable Spannweiten bis 6 m, und unter den abnehmbaren Platten bleibt Stauraum.
- Rahmenhöhe140 mm
- Rahmenlänge1–6 m
- Flächenlast750 kg/m²
- Deckplatteabnehmbar, Stauraum darunter
Vorteile
Das Theaterprofil Was die getrennte Platte möglich macht
Variable Spannweiten
Rahmen von 1 bis 6 m Länge, in unterschiedlichen Formen und Höhen. Lange Rahmen stützt je Meter ein Zwischenriegel.
Stauraum unter der Bühne
Die Deckplatten sind abnehmbar. Darunter lassen sich Material und Technik unterbringen.
Platzsparend transportiert
Rahmen (ca. 14 cm) und Platten (ca. 4 cm) werden getrennt gestapelt und bewegt.
Normschrauben statt Sonderteile
Zargen werden über das Lochbild im Mittelkanal verbunden, Zubehör mit Normschrauben befestigt.
Aufbau
Rahmen zuerst, Platte zuletzt Der Aufbau in vier Schritten
Rahmen aufstellen
Die einzelnen Zargen mit ihrer Beinkonstruktion aufstellen.
Spannweite stützen
Bei längeren Rahmen die Zwischenriegel setzen, je einer pro Meter, eingeschraubt und versetzbar.
Zargen verbinden
Die Rahmen über das Lochbild im Mittelkanal mit Normschrauben verbinden. Füllstücke stabilisieren nach Bedarf.

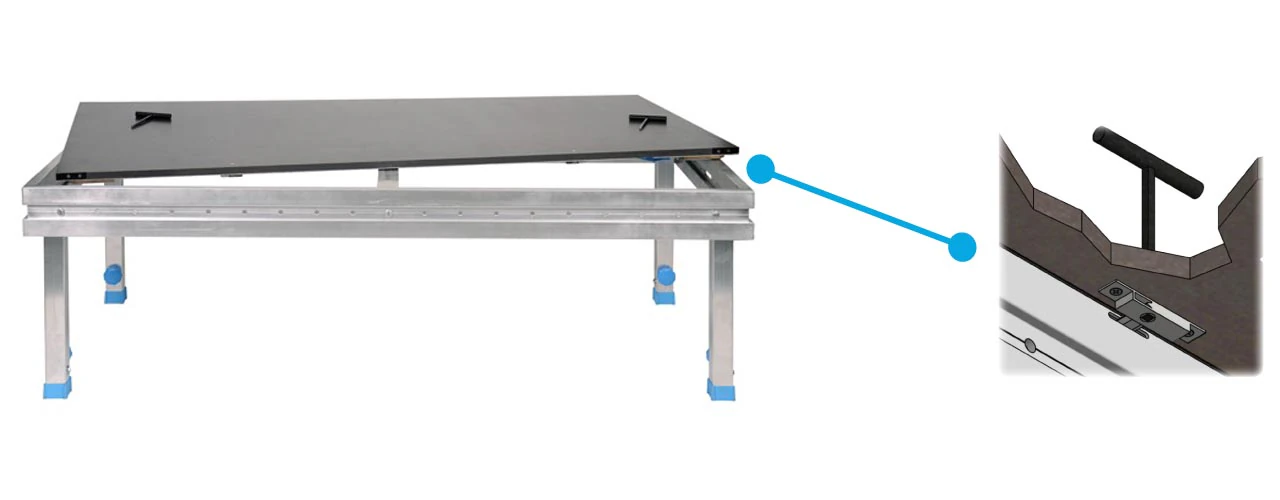

Platten verriegeln
Trägerplatten auflegen und mit dem Arretierungsschlüssel über die Schnellverriegelung sichern.
Technische Daten
Giga (Serie 3800) Alle Daten laut Datenblatt
Auf einen Blick
- Traglast
- 750 kg/m²
- Podestgrößen
- 50 × 50 – 600 × 100 cm
- Spannweite
- bis 6 m
- Lagerung
- Rahmen ca. 14 cm, Platten ca. 4 cm
Maße und Belastung
- Abmessungen
- Standard 2 × 1 m; von 50 × 50 bis 600 × 100 cm
- Rahmenhöhe
- 140 mm, Aluminium natur
- Nutzlast
- 750 kg/m² ruhende Flächenlast
- Zwischenriegel
- je einer pro Meter Spannweite, eingeschraubt und versetzbar
- Lagerung
- Rahmen ca. 14 cm, Platten ca. 4 cm inkl. Führungsklötze
Ausführung
- Nutenkanal
- beidseitig abgesetzter Mittelkanal mit Lochbild zur Verbindung der Zargen
- Bohrungen
- in jedem gewünschten Raster
- Beinaufnahme
- 45–55 mm (doppelt, geschweißt) oder 40–60 mm (geschraubt)
- Deckplatte
- Multiplex 21 mm, schwarz lasiert, optional stärker; mit Schnellverriegelung
- Füllstücke
- nach Bedarf lieferbar
Punktlasten werden statisch separat ermittelt.
Im Detail

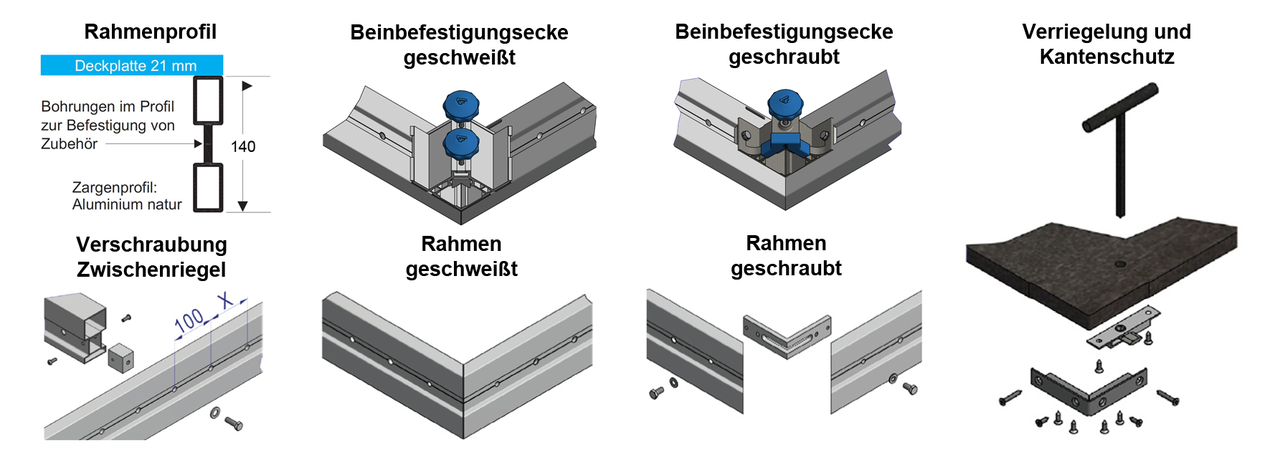

Rahmen, Verriegelung, Beläge Das Giga-Profil im Schnitt
