Zargensystem

Zargensystem Master Rahmen bis 6 m für hohe Bühnen und Überbauungen

Zargensystem Master

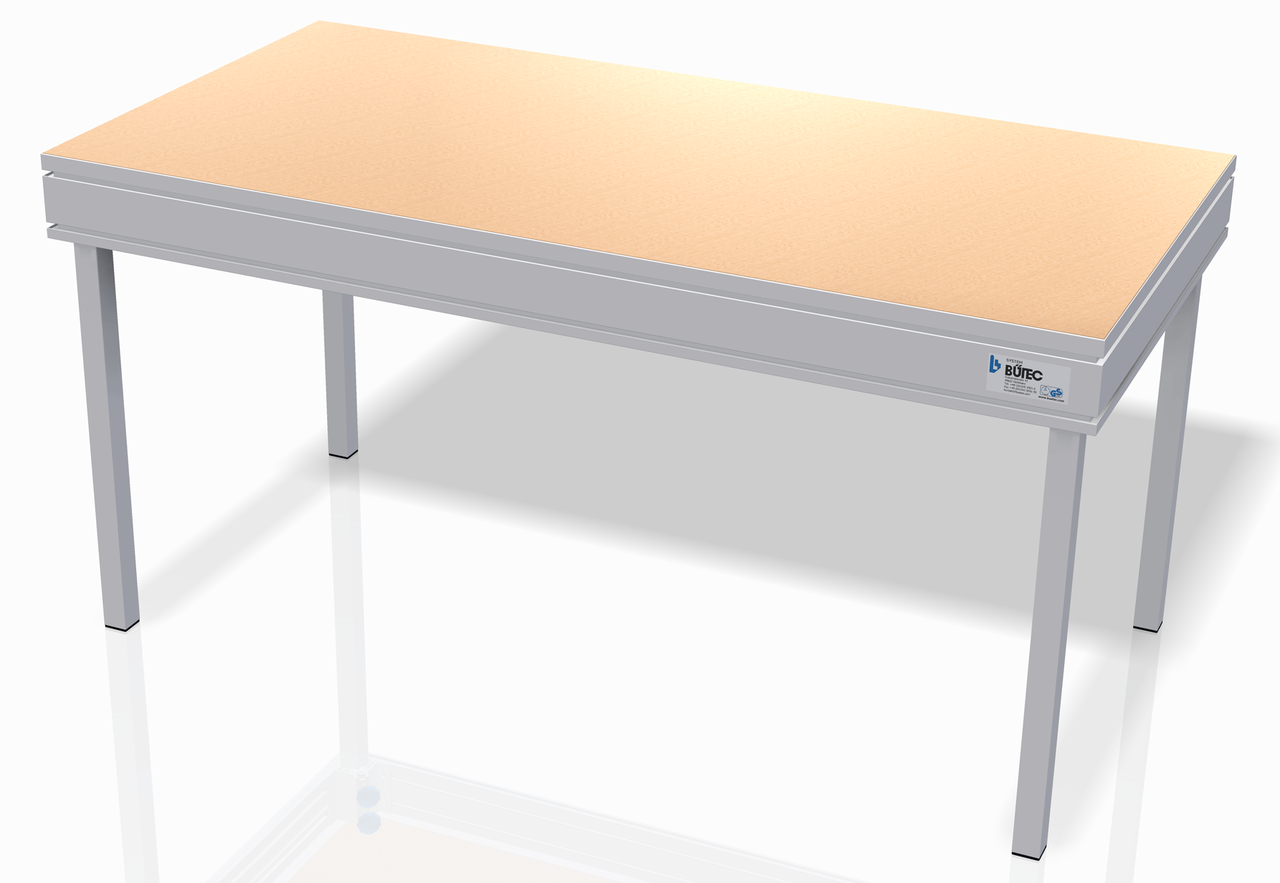

BÜTEC Master

BÜTEC Master
2x1 m

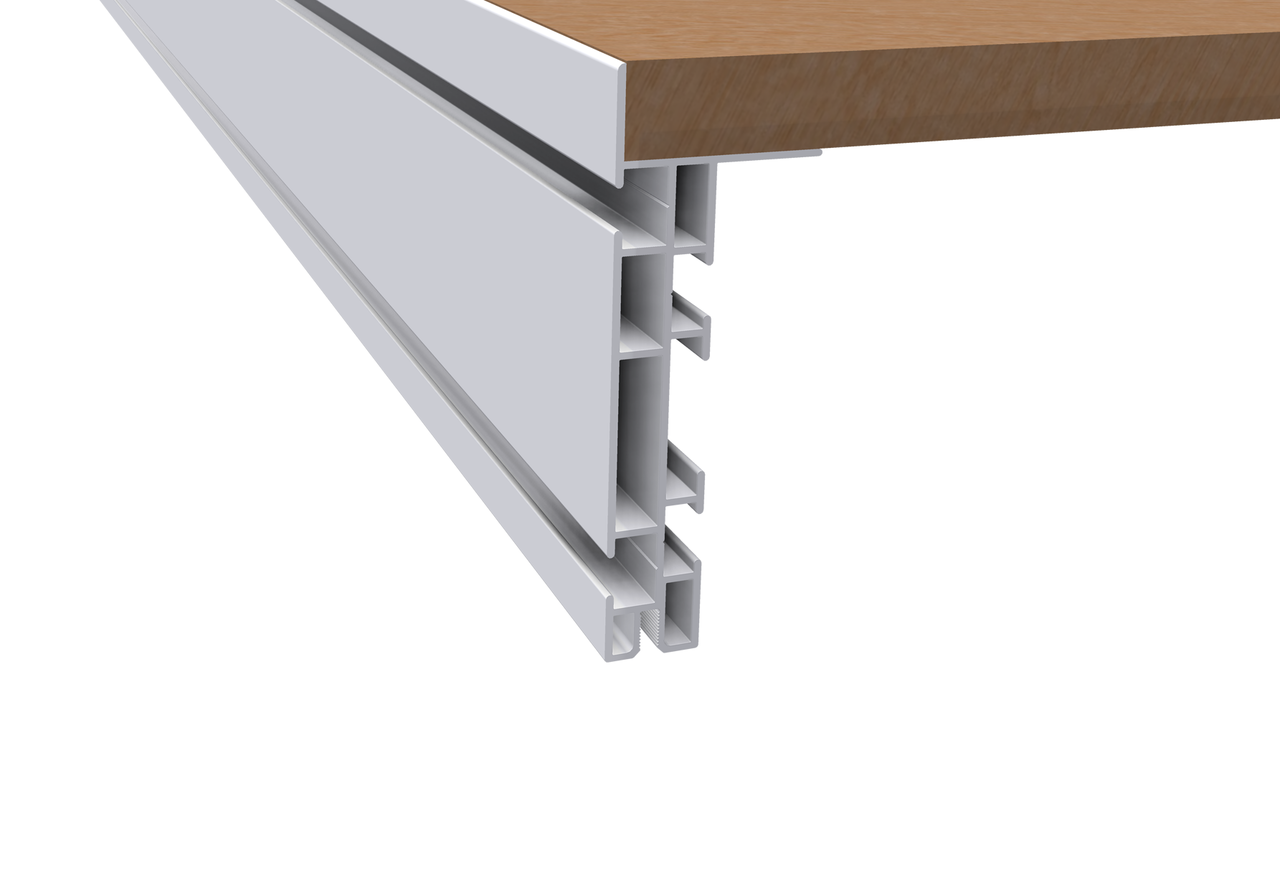

Profilrahmen

Profilrahmen
Höhe 166 mm

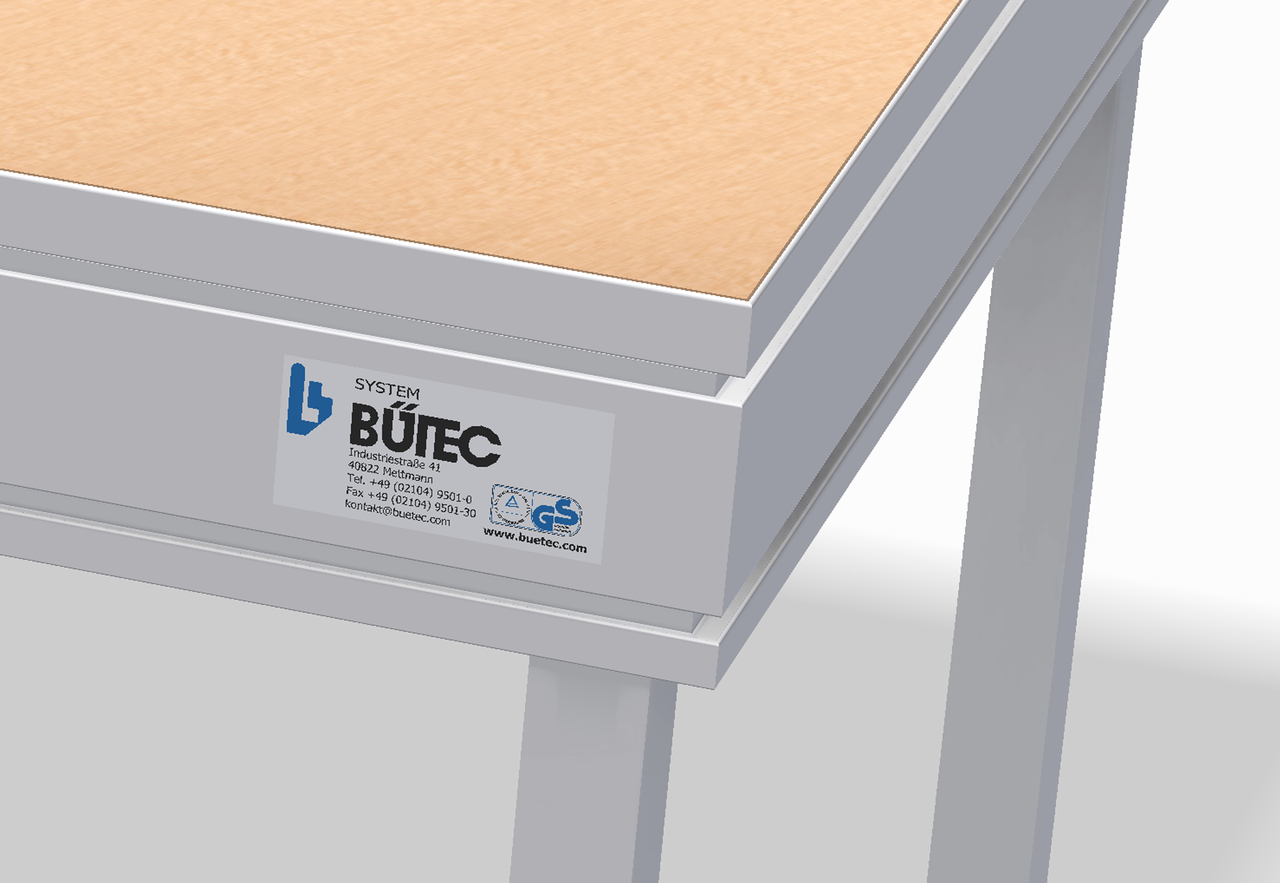

2 äußere

2 äußere
Nutenkanäle

BÜTEC Master 2x1 mProfilrahmen Höhe 166 mm2 äußere Nutenkanäle

Master ist die Weiterentwicklung der Steckbeinpodeste für größere und höhere Bühnen, weite Überspannungen und Tribünen mit Theatersteigung. Das Sonder-Kammerprofil ist 166 mm hoch, genau 16⅔ cm, und hat je zwei Nuten innen und außen. Rahmen gibt es bis 6 × 1 m.

  • Rahmenhöhe166 mm (= 16⅔ cm)
  • Spannweitebis 6 m
  • Beinecke40–60 mm
  • Zubehörper Nutenstein M8/M10
Projekt anfragen
Produktfinder startenDatenblatt (PDF)

Vorteile

Mehr Spannweite, mehr Last Wofür Theater und Hallen Master wählen

  • Große Spannweiten

    Rahmen bis 6 × 1 m überbrücken Stuhlreihen und Gänge mit wenigen Beinen darunter.

  • Eine Stufe, eine Theatersteigung

    Das 166-mm-Profil entspricht genau der klassischen Steigung von 16⅔ cm. Sitzreihenerhöhungen bauen sich Stufe für Stufe.

  • Vier Nuten für Zubehör

    Zwei innere und zwei äußere Nuten nehmen Zubehör per Nutenstein M8/M10 auf, innen wie außen.

  • Sonderbeläge auf Trägerplatte

    Nadelfilz, Parkett oder Laminat auf Trägerplatte, oder 25 mm Buche innen und 24 mm Siebdruck außen.

Technische Daten

Master (Serie 3400) Alle Daten laut Datenblatt

Auf einen Blick

Podestgrößen
2 × 1 m · 50 × 50 – 600 × 100 cm
Spannweite
bis 6 m
Lagerung
Lagerhöhe ca. 17 cm

Maße und Belastung

Abmessungen
Standard 2 × 1 m; von 50 × 50 bis 600 × 100 cm
Rahmenhöhe
166 mm (16⅔ cm)
Nutzlast
für erhöhte Lasten ausgelegt, Wert je Rahmengröße laut Datenblatt
Aufbauhöhe ohne Diagonalen
bis 1,2 m
Eigengewicht
ca. 24 kg ohne Deckplatte
Lagerhöhe
ca. 17 cm

Ausführung

Rahmen
Sonder-Aluminium-Kammerprofil
Nutenkanäle
2 innen, 2 außen; Zubehör per Nutenstein M8/M10
Beinaufnahme
4 Aluminium-Profilecken für Beinprofile 40–60 mm
Deckplatte
innen 25 mm Buchenholz-Tischlerplatte; außen 24 mm Siebdruck; Sonderbeläge auf Trägerplatte
Statik
optional verfügbar

Punktlasten werden statisch separat ermittelt.

Im Detail

Rahmenprofil und Beläge 166 mm Kammerprofil mit vier Nuten

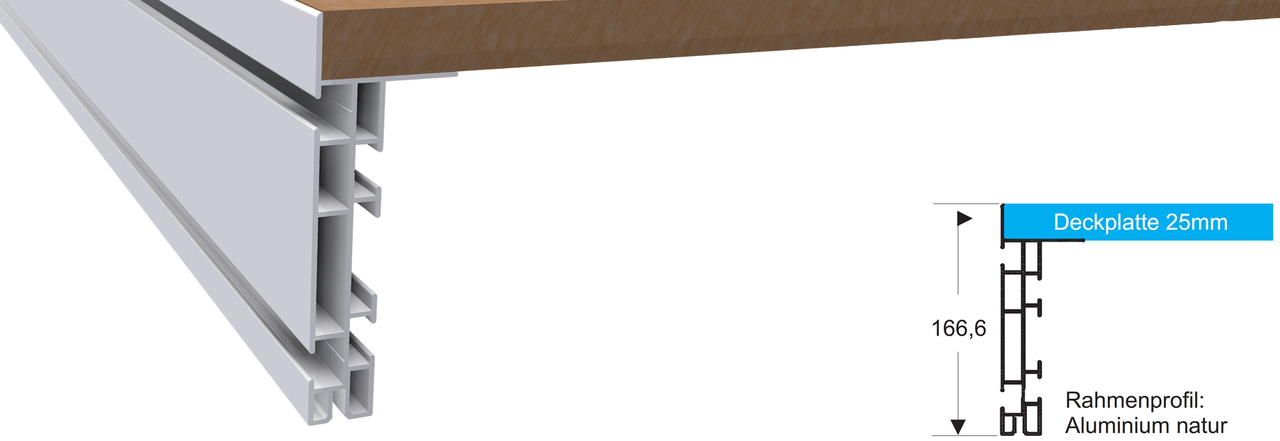

Rahmenprofil
Sonderbeläge

Einsatz

Wo Master eingesetzt wird Überall, wo 2 × 1 m nicht mehr reicht

  • Zuschauerraum überbauen

    Eine ebene Fläche über Stuhlreihen und Durchgängen im Theater oder Opernhaus.

  • Sitztribüne in der Sporthalle

    Sitzreihen in Theatersteigung, auf- und abbaubar.

  • Tribüne in U-Form

    Große, gestufte Anlagen mit Geländer an den äußeren Nuten.

Zubehör

Passendes Zubehör Das Programm der Steckbeinpodeste

Weitere passende Seiten

Downloads

Datenblatt, Prospekt, Anleitung Für Planung und Aufbau

Für Planer

Ausschreibungstext / CADAuf Anfrage – wir senden Ihnen Ausschreibungstexte und CAD-Daten passend zu Ihrem Projekt.Anfragen

Fragen

Fragen zum Zargensystem Master

Master oder Giga?

Beide überbrücken bis 6 m. Master hat eine fest eingelegte Deckplatte und das höhere 166-mm-Profil mit vier Nuten. Giga trennt Rahmen und Platte: Die Deckplatten sind abnehmbar, der Raum darunter wird Stauraum, und beides wird getrennt gelagert.

Wie viel trägt Master?

Master ist für erhöhte Belastungen gebaut. Den zulässigen Wert für Ihre Rahmengröße nennt das Datenblatt; Punktlasten und größere Anlagen weisen wir statisch nach.

Wie hoch kann ich ohne Diagonalen bauen?

Laut Datenblatt bis 1,2 m. Für höhere Anlagen liefern wir die Ausführungsstatik mit.

Passt das Zubehör der Steckbeinpodeste?

Ja. Beine bis 60 mm, Geländer, Treppen und Verkleidungen stammen aus demselben Programm.

Überbauung oder Theatertribüne? Wir planen Rahmen, Beine und Statik

Schicken Sie uns Grundriss, Höhen und Nutzung. Unsere Konstruktion legt Rahmenlängen und Beinstellung fest und liefert die Statik dazu.
